    /博悅/供應金屬軟管|耐腐金屬軟管|法蘭式金屬軟管|泵用金屬軟管
    商品代碼: 11377122
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

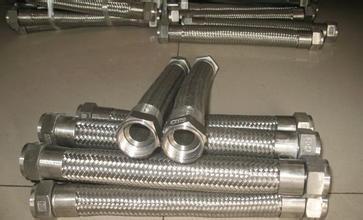

    u=298059702,3528231000&fm=21&g

    u=281398108,746012151&fm=21&gp

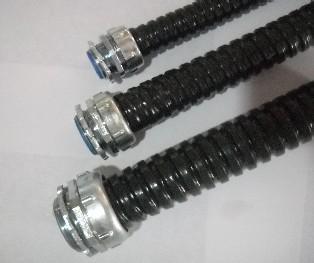

    u=3857618707,2916891315&fm=23&

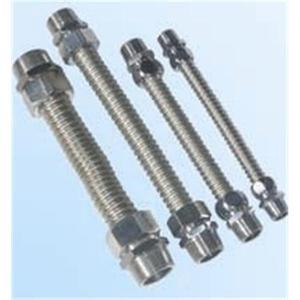

    u=4175983726,967175989&fm=23&g

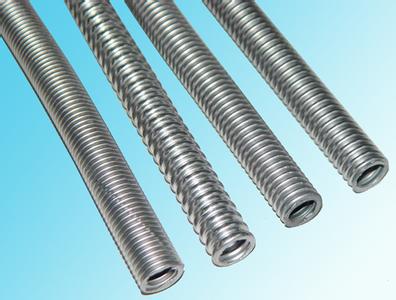

    u=861380880,996625707&fm=23&gp

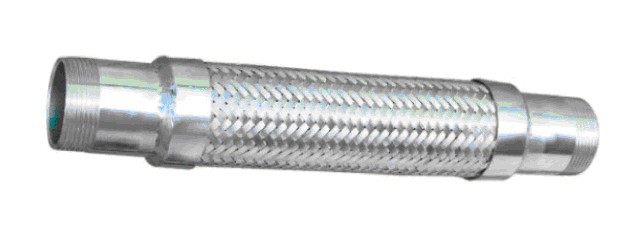

    u=3177323383,513301609&fm=23&g

    u=1681496302,3160610220&fm=23&

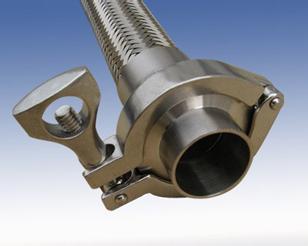

    u=1822375492,2094488931&fm=23&

    8

    1141338635_1615296996.search

    不銹鋼耐壓金屬軟







    一.結構:是由不銹鋼波紋管外編一層或多層鋼絲或鋼帶網套,兩端配以接頭或法蘭頭,用於輸送各種介質的柔性元件。

    二.特點:耐腐蝕、耐高溫、耐低溫(-196℃~+420℃),重量輕、體積小、柔軟性好。廣泛用於航空、航天、石油、化工、冶金、電力、造紙、木材、紡織、建築、醫藥、食品、煙草、交通等行業。

    三.形式記號



    形式記號

    通徑(A)

    尺寸(mm)

    彎曲半徑(mm)

    軟管使用壓力

    內徑

    外徑

    最小

    反復

    (kgf/cm2)

    (Mpa)

    S

    10

    10.5

    15.2

    20

    140

    50

    4.9

    15

    13.4

    18.5

    30

    160

    40

    3.9

    20

    19.1

    25.6

    30

    200

    30

    2.9

    25

    25.4

    32.8

    40

    220

    25

    2.5

    32

    32.9

    40.6

    40

    290

    25

    2.5

    40

    39.3

    47.6

    50

    360

    25

    2.5

    50

    51.8

    61.5

    60

    470

    25

    1.2







    形式記號

    公稱通徑(mm)

    內徑
    (mm)

    外徑(mm)

    最小曲半徑(mm)

    最高使用壓力(Mpa)

    本體

    一層網

    靜態

    動態

    2層套網

    A

    14 1/2

    14

    20

    22

    62

    120

    12.5

    16 5/8

    16

    23

    25

    80

    150

    10.0

    20 3/4

    20

    28

    30

    100

    180

    8.0

    25 1

    25

    35

    37

    120

    280

    7.5

    32 11/4

    32

    43

    45

    140

    340

    6.4

    40 11/2

    40

    51

    53

    180

    450

    5.6

    50 2

    50

    62

    64

    220

    550

    4.0

    65 21/2

    65

    79

    82

    280

    650

    4.0

    80 3

    80

    97

    100

    350

    800

    4.0

    100 4

    100

    122

    125

    400

    1000

    4.0

    125 5

    125

    151

    155

    500

    1200

    4.0

    150 6

    150

    180

    184

    600

    1500

    4.0

    175 7

    175

    210

    215

    700

    1750

    4.0

    200 8

    200

    240

    245

    800

    2000

    4.0

    250 10

    250

    298

    303

    1000

    2200

    4.0

    300 12

    300

    360

    365

    1200

    2500

    2.5

    350 14

    350

    410

    415

    1400

    3000

    2.5

    400 16

    400

    460

    465

    1600

    3500

    2.5



    四、通用金屬軟管系列

    通用波紋金屬軟管

    金屬軟管作為一種柔性耐壓管件安裝於液體輸送系統中,用以補償管道或機器、設備連接端的相互位移,吸收振動能量,能夠起到減振、消音等作用,具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項有點。 本公司不銹鋼金屬軟管(金屬波紋管)事業部生產的不銹鋼金屬軟管、不銹鋼波紋管、不銹鋼金屬軟接頭等,使用進口SUS304(0Cr18Ni9)SUS316(0Cr17Ni12Mo2)以及SUS316L(00Cr17Ni14Mo2)材料製造。 其中不銹鋼絲編織軟管、流體輸送金屬波紋管、不銹鋼泵連減振軟管、不銹鋼消防軟管、不銹鋼波紋補償器、燃氣機械不銹鋼波紋管完全符合國內工業標準。產品具有柔性好,耐腐蝕,抗疲勞、耐高低溫,減震降噪,密封性強,使用壽命長等優點。廣泛應用於紡織、化纖、印染、石油、化工、鋼鐵、燃氣、空調、汽車、消防、城市供水,建築、冶金石化等領域。

    1、接管式波紋金屬軟管

    產品型號:HBJR
    公稱通徑:DN8~DN400
    工作壓力:0.6~1.0(MPa)
    連接形式:0H
    金屬軟管
    2、

    (1)
    接頭式波紋金屬軟管

    一端球頭外套螺母一端內錐接頭連接
    產品型號:HBJR
    公稱通徑:DN4~DN32
    工作壓力:1.0~35(MPa)
    連接形式:RL3/RL4
    金屬軟管
    (2)兩端球頭外套螺母連接
    產品型號:HBJR
    公稱通徑:DN4~DN32
    工作壓力:1.0~35(MPa)
    連接形式:RL3

    金屬軟管width="280"
    (3)榫槽接頭連接
    產品型號:HBJR
    公稱通徑:DN18~DN40
    工作壓力:4.0~16(MPa)
    連接形式:RX24/25或RX24
    A 一端榫麵、一端槽麵接頭(RL5/RL625)
    B 兩端榫麵接頭(RL6)
    金屬軟管
    (4)55°錐管螺紋連接
    產品型號:HBJR
    公稱通徑:DN8~DN50
    工作壓力:1.0~2.5(MPa)
    連接形式:RX01或RX01/09
    A 兩端錐管陽螺紋(RL6)
    B 一端陽、一端陰錐管螺紋(RL6/7)
    金屬軟管
    (5)油任接頭連接
    產品型號:HBJR
    公稱通徑:DN15~DN80
    工作壓力:0.25~1.6(MPa)
    連接形式:RX02A或RX02
    A 兩端油任接頭(RL8)
    B 兩端油任內錐螺紋(BK7)
    金屬軟管width="280"
    (6)開啟式快速接頭連接
    產品型號:HBJR
    公稱通徑:DN15~DN50
    工作壓力:2.5~4.0(MPa)
    連接形式:BK2/3

    金屬軟管width="280"
    (7)爪型快速接頭連接
    產品型號:HBJR
    公稱通徑:DN40~DN150
    工作壓力:1.6~2.5(MPa)
    連接形式:BK1

    金屬軟管
    3.法蘭式波紋金屬軟管

    (1)兩端平焊法蘭連接
    產品型號:HBJR
    公稱通徑:DN32~DN600
    工作壓力:0.25~2.5(MPa)
    連接形式:AF1
    金屬軟管width="280"
    (2)一端平焊法蘭,一端松套法蘭連接
    產品型號:HBJR
    公稱通徑:DN32~DN600
    工作壓力:0.6~2.5(MPa)
    連接形式:AF2/AF1
    金屬軟管
    (3)兩端翻邊松套法蘭連接
    產品型號:HBJR
    公稱通徑:DN15~DN300
    工作壓力:0.6~2.5(MPa)
    連接形式:AF2
    金屬軟管
    (4)凹凸麵高壓法蘭連接
    產品型號:HBJR
    公稱通徑:DN32~DN200
    工作壓力:4.0~6.4(MPa)
    連接形式:RX26/27或RX26
    A 一端凸麵法蘭,一端凹麵法蘭連接(RX26/27)
    B 兩端凸麵法蘭連接(RX26)
    金屬軟管width="280"
    專用波紋全屬軟管與波紋補償器
    1、儲罐用波紋金屬軟管`

    產品型號:CJR
    公稱通徑:DN40~DN400
    工作壓力:0.25~2.5(MPa)
    連接形式:AF2/1
    金屬軟管width="280"

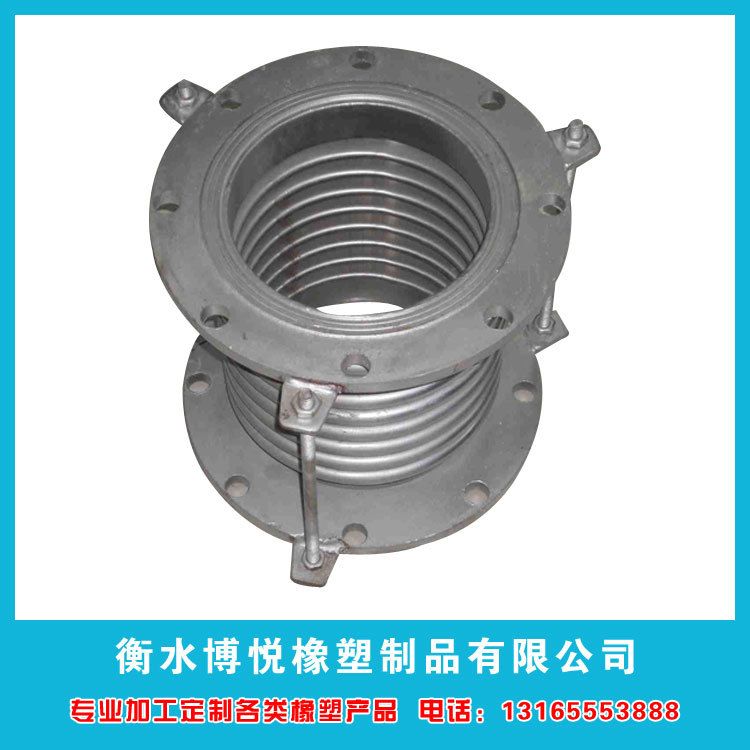

    2、泵用波紋補償器

    產品型號:HBBB
    公稱通徑:DN32~DN600
    工作壓力:0.6~1.6(MPa)
    連接形式:AF1或AF1/2
    金屬軟管
    3、泵用波紋金屬軟管

    產品型號:BJR
    公稱通徑:DN40~DN500
    工作壓力:0.25~4.0(MPa)
    連接形式:AF1或AF2/1
    金屬軟管

    五.主要用途
    1. 輸送具有腐蝕性的化工介質或有機溶劑。(例如:裝卸氨水、丙酮等)
    2. 輸送高溫氣體、熱油等高溫介質。(例如:熱蒸汽、導熱油等)
    3. 輸送低溫或超低溫介質。(例如:液氮)
    4. 高溫環境下輸送水、汽、油等介質。(例如:煉焦、煉鋼、連鑄設備中的水汽系統和液壓系統)
    5. 需要減震或消除噪音的管路。(例如:泵的進出口)

    規格:¢4-¢600
    壓力:0.6MPa-25.0MPa
    執行標準:GB/T14525-93
