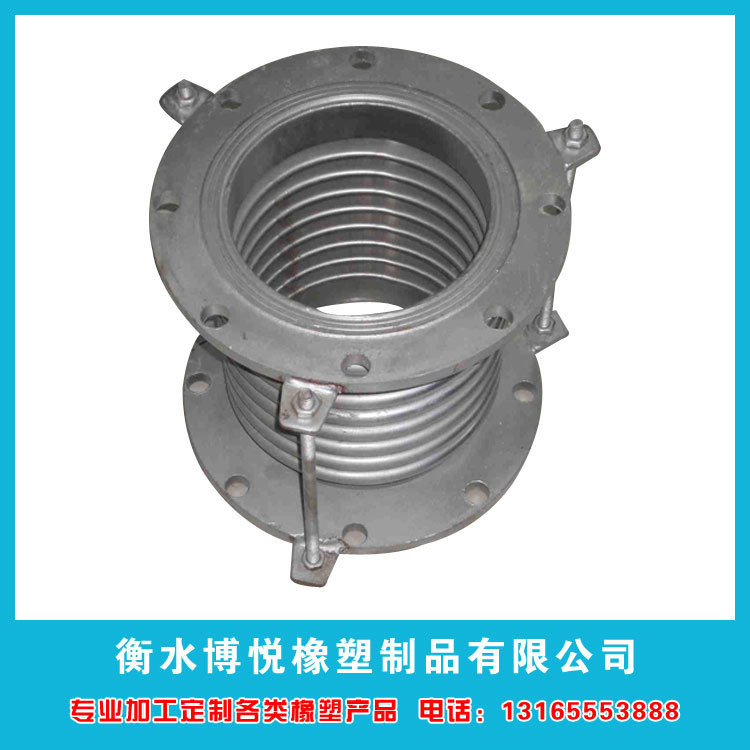

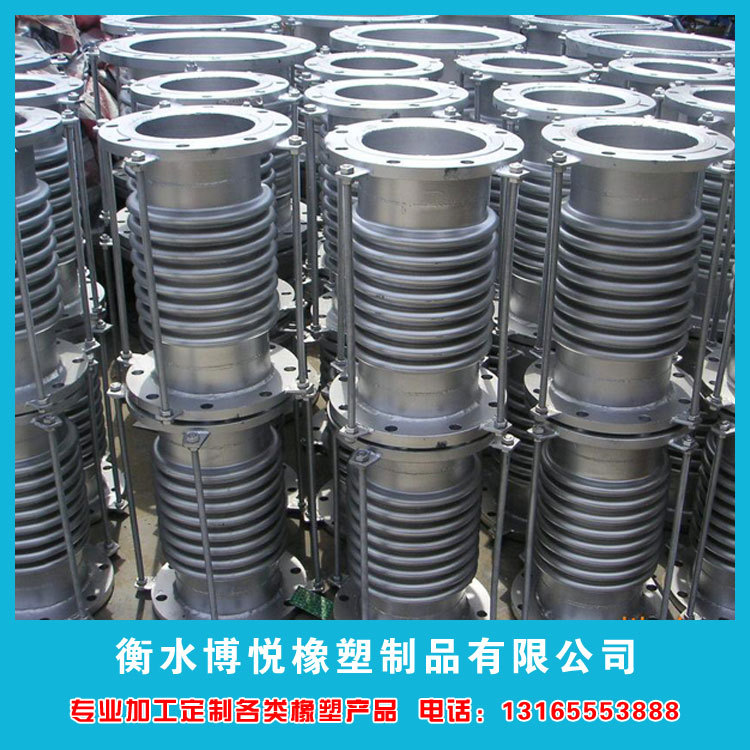

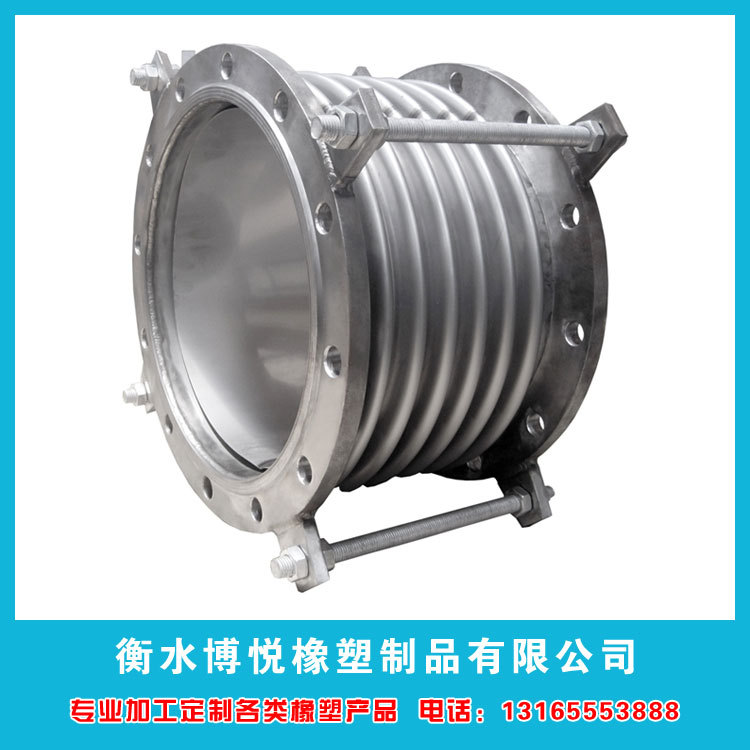

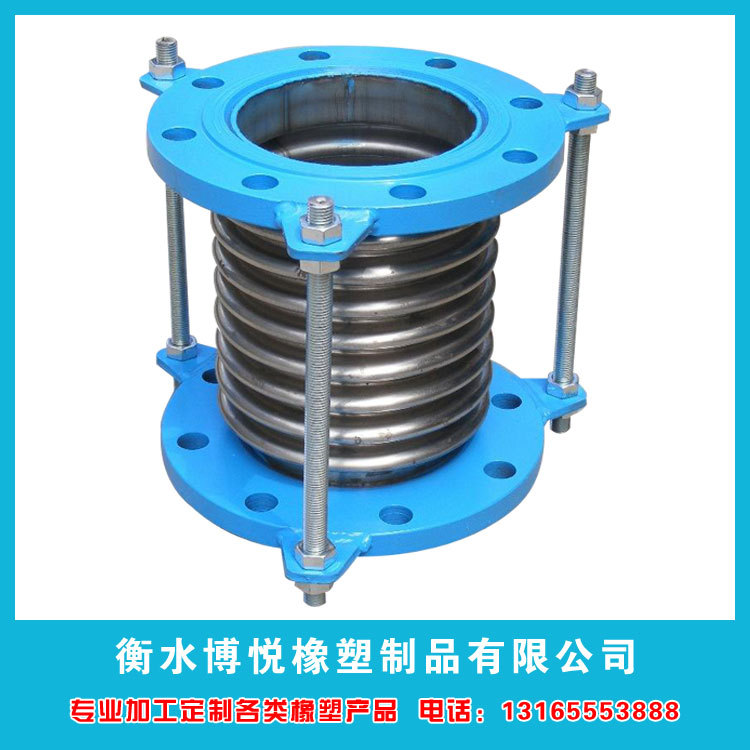

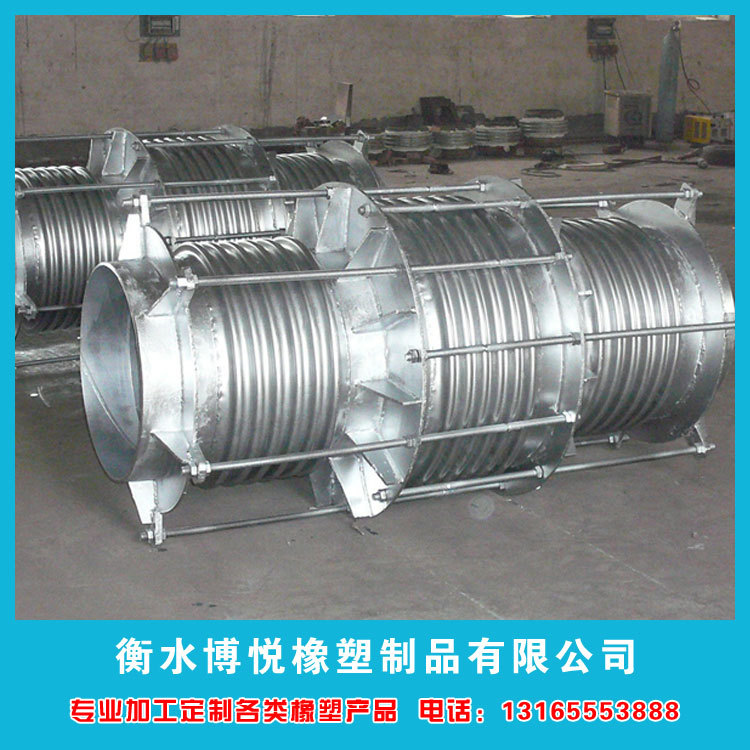

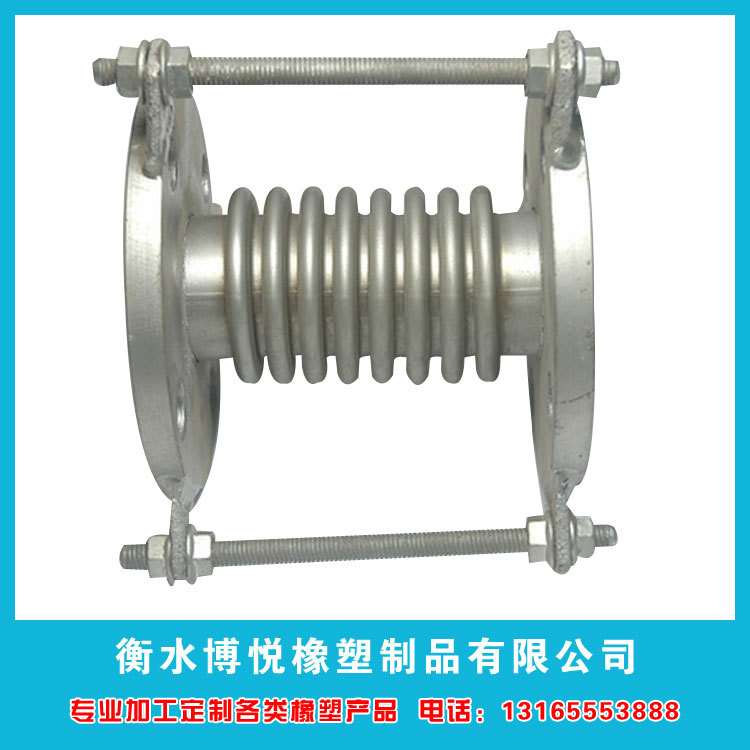

不銹鋼補償器
一、產品介紹:
波紋管采用液壓成型技術,壁厚均勻、尺寸準確、表麵整潔無創傷、安全可靠,耐腐蝕、具有良好的柔軟 、安裝方便、使用壽命長,產品被廣泛運用於石油、化工、冶金、電力、建築、水泥、船舶、輕工、鋼鐵、機械、城市供熱等行業的各類管道和設備上,也可以按照用戶提供的使用要求和技術參數設計生產出使您滿意的產品。
二、使用說明:
內壓式不銹鋼波紋補償器主要用於補償軸向位移,也可以補償橫向位移或軸向與橫向的合成位移,具有補償角位移的能力,但一般不應用它來補償角位移。
三、內壓式不銹鋼波紋補償器對支座作用力的計算:
內壓推力:F=100·P·A
軸向彈力:Fx=Kx·(f·X)
橫向彈力:Fy=Ky·Y
彎 矩:My=Fy·L
彎 矩:Mθ=Kθ·θ
合成彎矩:M=My+Mθ
式中:Kx:軸向剛度N/mm
X:軸向實際位移量mm
Ky:橫向剛度N/mm
Y:橫向實際位移量mm
Kθ:角向剛度N·m/度
θ :角向實際位移量度
P:工作壓力MPa
A:波紋管有效麵積cm2(查樣本)
L:補償器中點至支座的距離m
四、使用條件:
不銹鋼波紋管補償器的設計、製造、安裝和運行管理等多個環節組成。因此可靠性也應該從幾方麵考慮。選擇在波紋管在供熱管網選擇使用的材料,除瞭它的工作效率,也應考慮它的介質、工作溫度和外部環境,我們也必須考慮到的應力腐蝕,水處理劑,清洗管道的可能性影響材料,並在此基礎上,與波紋管材料,焊接,成型,材料成本和性能,指出瞭材料的經濟和實際生產優化波紋管。
在正常情況下,用波紋管材料應當符合下列條件:
(1)高彈性極限,抗拉強度和疲勞強度,以確保波紋管工作。
(2)良好的可塑性,以方便波紋管成型加工,並通過隨後的處理過程(加工硬化,熱處理等),以獲得足夠的硬度和強度。
(3)良好的耐腐蝕性能,以滿足波紋管的工作在不同的環境要求。
(4)良好的焊接性能,以滿足在焊接工藝要求生產過程中波紋管。對於溝敷設熱管網,當在低窪管道,雨或意外的污水將被浸泡波紋管補償器,應考慮如鐵更耐腐蝕的材料,選擇鎳合金,高鎳合金等等。由於這種材料價格上漲的波紋管製造,我們可以考慮一個額外的腐蝕層表麵耐磨合金隻在接觸腐蝕介質。波紋管疲勞壽命的類型和失敗的原因分析設計的補償可以看到,這架飛機波紋管的穩定性,穩定和腐蝕周兩對位移量是與抗疲勞壽命。過低會導致下的穩定性和抗腐蝕金屬波紋管疲勞壽命
