- 產品信息

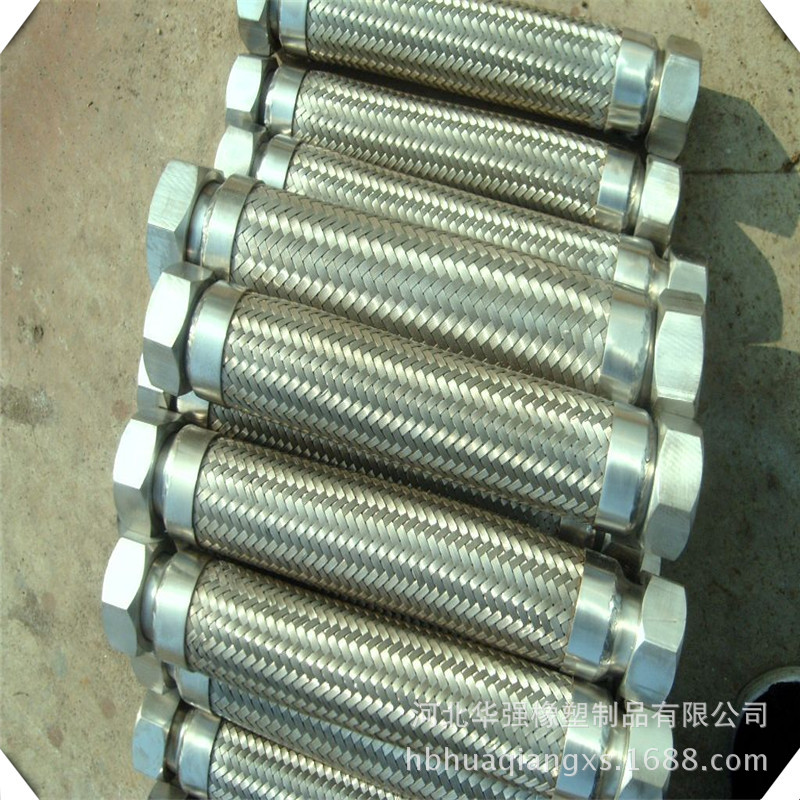

- 產品名稱：金屬軟管

產品圖片

扳把式接頭波紋管
不銹鋼波紋管
襯四氟金屬軟管

大口徑金屬軟管
空調管

燃氣管

庫存圖片

燃氣管

補償器

紋補償器產品目錄

	一、單式軸向型（DZ）波紋補償器產品代號：AM 型號標註：ZM 波紋管形式--連接形式壓力通徑--補償量設計溫度：480°C--750°C
	二、外壓單式型（WZ）補償器產品代號：WZ 型號標註：WZ 波紋管形式--連接形式壓力通徑--補償量設計溫度：480°C--750°C
	三、無約束（WY）波紋補償器產品代號：WY 型號標註：WY 波紋管形式--連接形式壓力通徑--補償量設計溫度：480°C--750°C
	四、復式自由型（FZ）補償器產品代號：FZ 型號標註：FZ 波紋管形式--連接形式壓力通徑--補償量設計溫度：480°C--750°C
	五、復式鉸鏈（FJ）萬向鉸鏈（FW）型補償器產品代號：FJ.FW 型號標註：FJ.FW 波紋管形式連接形式壓力--通徑--補償量/長度設計溫度：480°C--750°C
	六、復式拉桿型（FL）橫向補償器產品代號：FL 型號標註：FL 波紋管形式連接形式壓力 --通徑--補償量/長度設計溫度：480°C--750°C
	七、單式萬向鉸鏈型（DW）補償器產品代號：DW 型號標註：DW 波紋管形式連接形式壓力-- 通徑--補償量/長度設計溫度：480°C--750°C
	八、內外壓平衡式（NP）波紋補償器產品代號：NP 型號標註：NP 波紋管形式連接形式壓力-- 通徑--補償量
	九、彎管壓力平衡型（WP）補償器產品代號：WP 型號標註：WP 波紋管形式連接形式壓力-- 通徑--軸向補償量/橫向補償量設計溫度：480°C--750°C
	十、直管壓力平衡型（ZP）補償器產品代號：ZP 型號標註：ZP 波紋管形式連接形式壓力-- 通徑--補償量/長度設計溫度：480°C--750°C
	十一、矩形（JX）波紋補償器產品代號：JX 型號標註：JX 波紋管形式連接形式壓力--長×寬×高--補償量設計溫度：480°C--750°C
	十二、直埋式（ZM）波紋補償器產品代號：ZM 型號標註：ZM 波紋管形式--連接形式壓力通徑--補償量設計溫度：480°C--750°C

金屬軟管

規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲半徑(mm)		d	螺紋尺寸		L	備註
規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	靜態	動態	d	M	S	L	備註
6	RL6	2.5	3.7	10	40	80	4	14×1.5	17	本公司規格為500mm,也可根據用戶的要求加工.	一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.
8	RL8	2.5	3.7	10	50	110	6	16×1.5	19
10	RL10	2.5	3.7	10	65	145	7	18×1.5	24
12	RL12	1.6	2.4	6.4	70	160	9	20×1.5	24
14	RL14	1.6	2.4	6.4	75	175	11	22×1.5	27
15	RL15	1.6	2.4	6.4	80	180	12	24×1.5	30
16	RL16	1.6	2.4	6.4	85	210	13	27×1.5	32
18	RL18	1.6	2.4	6.4	110	220	15	30×1.5	36
20	RL20	1.6	2.4	6.4	120	270	16	33×2	38
22	RL22	1.6	2.4	4	135	320	18	36×2	40
25	RL25	1.6	2.4	4	160	360	21	39×2	45
30	RL30	1.6	2.4	4	170	390	25	42×2	50
32	RL32	1.6	2.4	4	175	400	28	48×2	55
38	RL38	1.6	2.4	4	200	480	34	56×2	64
40	RL40	1.6	2.4	4	225	510	37	58×2	68
42	RL42	1.6	2.4	4	250	550	37	60×2	68
48	RL48	1.6	2.4	4	270	600	43	68×2	76

RF型金屬軟管

規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	最小彎曲半徑(mm)		d	螺紋尺寸				L	備註
規格	型號	工作壓力Mpa	實驗壓力Mpa	爆破壓力Mpa	靜態	動態	d	Q	P	T	U	L	備註
10	RF10	2.5	3.7	10	65	145	7	90	60	4	14	本公司規格為500mm,也可根據用戶的要求加工.	一般ф40以上的軟管用法蘭連接,可以專門加工. ф40以下可同時配套過渡接頭.法蘭符合GB9119-88標準.
12	RF12	1.6	2.4	6.4	70	160	9	95	65	4	14
14	RF14	1.6	2.4	6.4	75	175	11	95	65	4	14
15	RF15	1.6	2.4	6.4	80	180	12	95	65	4	14
16	RF16	1.6	2.4	6.4	85	210	13	105	75	4	14
18	RF18	1.6	2.4	6.4	110	220	15	105	75	4	14
20	RF20	1.6	2.4	6.4	120	270	16	105	75	4	14
22	RF22	1.6	2.4	4	135	320	18	105	75	4	14
25	RF25	1.6	2.4	4	160	360	21	115	85	4	14
30	RF30	1.6	2.4	4	170	390	25	115	85	4	18
32	RF32	1.6	2.4	4	175	400	28	140	100	4	18
38	RF38	1.6	2.4	4	200	480	34	150	110	4	18
40	RF40	1.6	2.4	4	225	510	37	150	110	4	18
42	RF42	1.6	2.4	4	250	550	37	150	110	4	18
48	RF48	1.6	2.4	4	270	600	43	165	125	4	18
50	RF50	1.2	1.8	3.5	280	640	45	165	125	8	18
65	RF565	1.2	1.8	3.5	360	700	65	185	145	8	18
75	RF75	1.2	1.8	3.5	520	860	70	200	160	8	18
100	RF100	1.2	1.8	3.5	610	1350	94	220	180	8	18

金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用於航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子

波紋管系列製品之一。

金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用於航空航天、石油化工、礦山電子、機械造船、醫療衛生、輕紡電子、能源建築等各領域。

金屬軟管采用奧氏體不銹鋼材料或按用戶要求的材料製造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～＋450℃)，耐高壓性（最高為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。

金屬軟管的構造及其性能介紹

波紋金屬管是現代工業管路中一種高品質的柔性連接管。它主要由金屬波紋管、金屬網體和各類不同形式的接頭組成。它的內管是螺旋形波紋或環形波紋的薄壁不銹鋼波紋管，波紋管的外層網套的由不銹鋼絲或不銹鋼鋼帶按一定參數編織而成。軟管兩端的接頭是根據用戶管道或設備的接頭形式配製的。
軟管的波紋管是由不銹鋼薄壁無縫管或縱焊縫不銹鋼薄壁管經過高精度塑性變形加工成形的。波紋管輪廓的彈性決定瞭軟管的柔軟性和抗疲勞性，易吸收各種運動變形和循環載荷，尤其能夠滿足系統較大位移的補償。
波紋金屬軟管具有良好的柔軟性、抗疲勞性、耐高低溫、耐腐蝕性等諸多優特點，它相對其它類型的軟管（橡膠軟管、塑料軟管）的壽命要高得多，隨著現代工業的發展，耐高低溫、耐高壓、耐腐蝕的波紋金屬軟管越來越被廣泛使用。
執行標準：GB/T14525-93 通徑范圍：DN4-800mm 工作壓力：PN0.6-32MPa 溫度范圍：－196℃～600℃
供貨長度：任選

、能源建築等各領域。

金屬軟管的構造及其性能介紹

波紋金屬管是現代工業管路中一種高品質的柔性連接管。它主要由金屬波紋管、金屬網體和各類不同形式的接頭組成。它的內管是螺旋形波紋或環形波紋的薄壁不銹鋼波紋管，波紋管的外層網套的由不銹鋼絲或不銹鋼鋼帶按一定參數編織而成。軟管兩端的接頭是根據用戶管道或設備的接頭形式配製的。
軟管的波紋管是由不銹鋼薄壁無縫管或縱焊縫不銹鋼薄壁管經過高精度塑性變形加工成形的。波紋管輪廓的彈性決定瞭軟管的柔軟性和抗疲勞性，易吸收各種運動變形和循環載荷，尤其能夠滿足系統較大位移的補償。
波紋金屬軟管具有良好的柔軟性、抗疲勞性、耐高低溫、耐腐蝕性等諸多優特點，它相對其它類型的軟管（橡膠軟管、塑料軟管）的壽命要高得多，隨著現代工業的發展，耐高低溫、耐高壓、耐腐蝕的波紋金屬軟管越來越被廣泛使用。
執行標準：GB/T14525-93 通徑范圍：DN10-800mm 工作壓力：PN0.6-32MPa 溫度范圍：－196℃～600℃
供貨長度：任選
