紅外接收頭原理

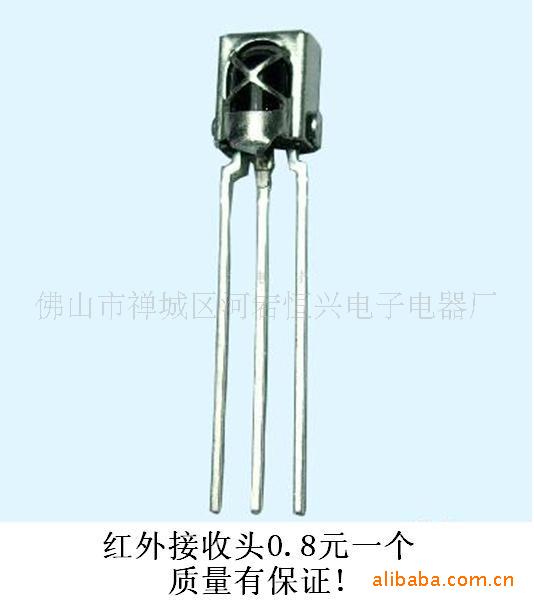

一、紅外接收頭有多種稱符：中文叫接收頭、紅外線接收頭、紅外線接收頭、接收器等，英文全稱為：Infrared Receiver Module,簡稱：IRM,RCM. 二、紅外接收頭的主要功能為IC化的一種受光元件，其內部是將光電二極管（俗稱接收管）和集成IC共同組合封裝而成，其IC設計主要以類比式控制，一般可以接收850~1100nm波段的紅外光，其中主要以接收940nm為主。 三、紅外接收頭的工作原理為：內置接收管將紅外發射管發射出來的光信號轉換為微弱的電信號，此信號經由IC內部放大器進行放大，然後通過自動增益控制、帶通濾波、解調變、波形整形後還原為遙控器發射出的原始編碼，經由接收頭的信號輸出腳輸入到電器上的編碼識別電路。 四、接收頭一般有三種腳位： 一般的紅外接收頭腳位如圖一：從左至右：1.Vout(信號輸出) 2.GND(電壓負極) 3.Vcc(電壓正極) 另一種如圖二腳位順序，從左至右：1.GND(電壓負極) 2.Vcc(電壓正極) 3.Vout(信號輸出) 還有一種腳位順序，從左至右： 1.Vout(信號輸出) 2.Vcc(電壓正極) 3.GND(電壓負極) 五、紅外接收頭有幾個主要的參數 ，在這裡簡單介紹一下： 1，工作電壓：現在市場上接收頭IC設計的工作電壓主要有以下幾種：2.0V~6.5V,(此種為低電壓，主要用於電池供電的紅外接收頭上) 2.7V~6.5V（是市場上大部分IC的設計，此種主要用於3V或5V供用的電子類產品）,4.5V~6.5V（主要用於傢用電器類產品） 2，中心頻率：32.7KHZ(33KHZ),36.7KHZ(36KHZ),37.9KHZ(38KHZ),40KHZ,56.7KHZ(56KHZ),遙控器的中心頻率要與接收頭所用的頻率一致，這樣才能達到最好的接收效果。 3，工作電流：靜態電流0.1~0.6mA(為低功耗產品)，一般產品的靜態電流在0.8~1.5mA 4,接收距離：這個一般都是生產廠傢依自已的測試來進行標識的 ,無實際對比意義，最主要還是看是否在自已機臺上測試效果。

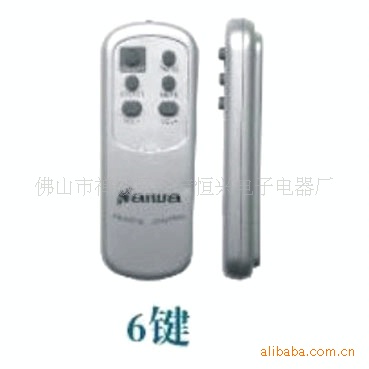

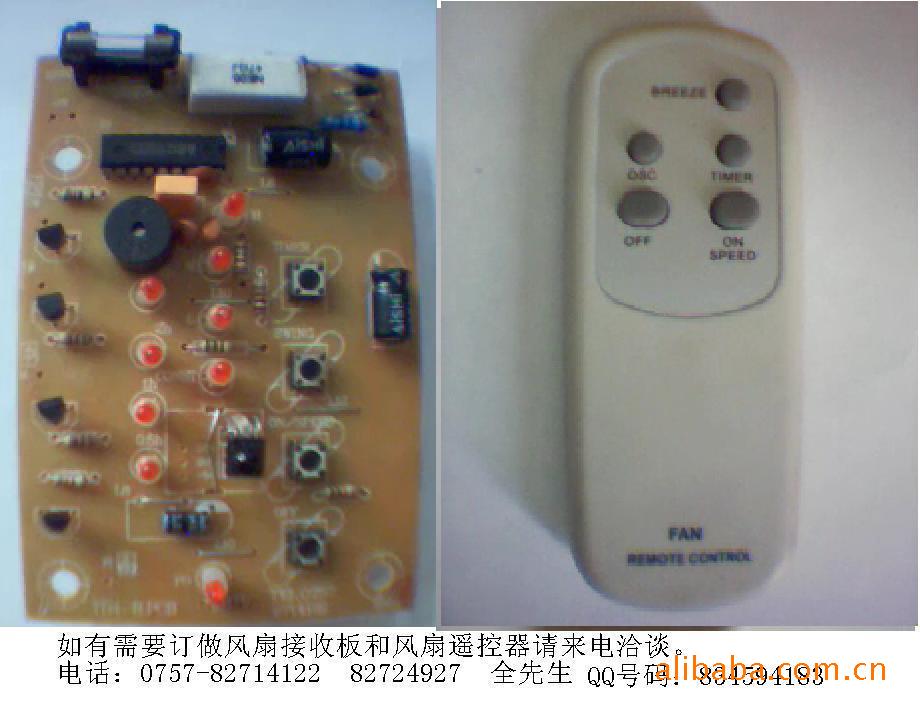

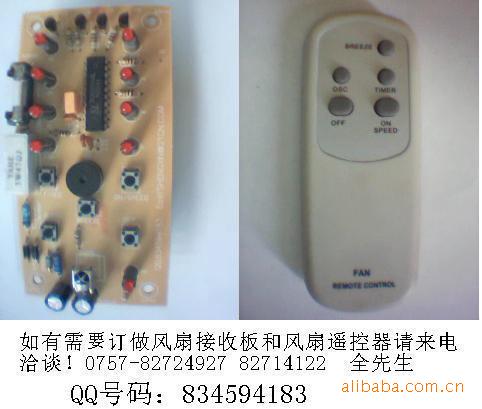

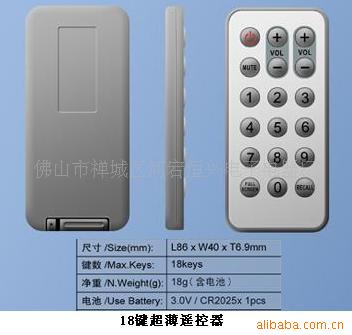

遙控器部分： 遙控器部分的工作原理較為簡單，主要就是編碼IC通過三極管進行放大調變，然後將此電信號（脈沖波）經有紅外發射管（940nm波長）轉變為光信號發射出去。 現在國產遙控器的電路主要有：455K晶振，編碼IC,放大三極管，發射管等主要幾個電子原件組成，2節3V電池驅動;但目前一些國際大廠所用的遙控器，其編碼IC內已包括瞭晶振和放大三極管，電路設計更加方便，且隻需要1節電池驅動，更加環保。 紅外接收部分： 紅外接收頭內部結構如上圖,其主要由光電二極管+紅外接收IC組成，工作原理為：光電二極管（俗稱接收管）其接收到紅外發射管發射出的光信號後轉換為電信號（為微安級的電流），此電信號輸入到接收IC內部經過放大--增益--濾波--解調變--整形還原後，還原遙控器給出的原始編碼，通過接收頭信號輸出腳輸入到後面的代碼識別電路。
