適用於MP3、手機、數碼相機、筆記本電腦、PDA等新興的便攜式電子產品。單排/雙排板對板連接器,腳間距:0.4mm&0.5mm&0.8mm厚度(合高):2.5mm,3.0mm,3.5mm,4.0mm,4.5mm,5.0mm,5.5mm,6.0mm,6.5mm,7.0mm PIN數量:10P---100P。
經過市場10年驗證,完全替代目前市場上的板對板連接器
品質優良,價格優勢。交貨期小於7天。
電氣性能:
額定電壓:AC DC 60(V)
耐 壓:250(V/min )
額定電流:0.5A/Terminal
絕緣電阻:2000 m(Ω)
導通電阻:30 m(Ω)
溫度范圍:-55-- 85(℃)
1、間 距: 0.3MM 0.4MM 0.5MM 0.65MM 0.8MM
2、PIN 數: 10P 12P 14P 16P 18P 20P 22P 24P 26P 28P 30P
32P 34P 36P 38P 40P 42P 44P 50P 60P 80P
3、規 格: 單卡槽、雙卡槽 定位柱 無定位柱
4、顏 色: 米色 咖啡色 白色 黑色
5、公母合高: 0.6MM 0.9MM 1.0MM 1.25MM 1.5MM 1.85MM 2.0MM 2.5MM
3.0MM4.0MM 4.5MM 5.0MM 6.0MM 7.0MM 8.0MM
6、主流材料: 塑膠類 LCP PA9T
銅材類:鈹銅 磷青銅

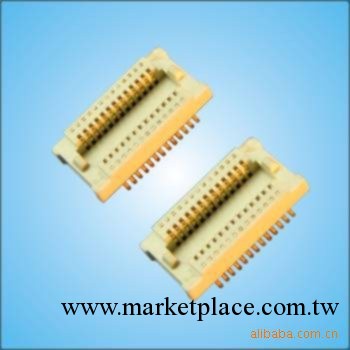

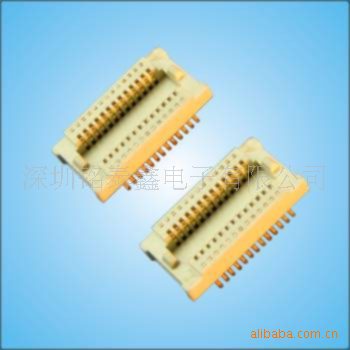

TYPE:0.5mm pitch B- TO- B(側插) Female
0.5mmB-TO-B Conn
Description:
Electrical
Voltage: 50V AC(RMS)/DC
Cruuent:0.5A AC(RMS)/DC
Contact Resistance: 50mΩmax
Insulation Resistance:50mΩmax
Dielectric Withstanding Voltage: 250VAC.RMS
Operating Temp:-20℃ ~~ +85℃
Materials
Housing:High temperature Plastic UL94V-0
Pin: BRASS
Fitting Nail:BRASS
Apply for (Circuit/2)=Even
Terminal:Copper Alloy
1、Pitch:0.3MM 0.4MM 0.5MM 0.65MM 0.8MM
2、PIN: 10P 12P 14P 16P 18P 20P 22P 24P 26P 28P 30P 40PIN
3、specification:單卡槽、雙卡槽、定位柱、無定位柱
4、COLOR: beige 、 brown
5、Male&Female Connector0.5mm Board to Board Male to Female
Mating height 5.0mm SMT Type
1.Type A:(M+F=5.0mm)
Male height=
Female height=
From: 2x10=20pins To: 2x40=80pins (40pins/unit)
板對板連接器系列:
SMD型連接器的使用說明(普通型)、I/O型連接器的使用說明(普通型)、窄間距(0.4mm)連接器F4系列用於板-FPC連接的窄間距連接器、窄間距(0.4mm)連接器P4系列用於板-板連接的窄間距連接器、窄間距(0.5mm)連接器P5系列- P5KL用於板-板連接的窄間距連接器、窄間距(0.5mm)連接器P5系列- P5KF -用於板-板連接的窄間距連接器、用於板-板連接的窄間距連接器用於板-板連接的窄間距連接器、P5系列可移動型用於板-板連接的窄間距連接器、窄間距(0.6 mm)連接器P6系列- P6S -用於板-板連接的窄間距連接器、窄間距(0.8mm)連接器P8系列用於PC板的窄間距連接器、窄間距(1.0mm)連接器P10系列用於板-板連接的窄間距連接器、窄間距連接器–直接型
