主要技術參數、性能指標：

（一）、工作條件：

    1、環境溫度：10～30℃；

    2、相對濕度：≤75%；

    3、大氣壓力：860～1060hpa；

4、使用電源：AC220V±10%，50Hz±2%；

5、冷卻水：采用去離子水或純凈蒸餾水。

（二）、基本參數：

    1、幾何尺寸（不含關節臂，長×寬×高，mm）：800×500×950；

    2、總重量：70kg;

3、消耗功率：1100VA；

4、過流保護器型號：220V、10A；

5、激光輸出方式：脈沖調Q方式；

6、激光波長：1064nm、532nm；

    7、激光脈寬：10ns±3ns；

    8、輸出激光功率：1Hz、3Hz、5Hz、8Hz；

9、最大單脈沖輸出能量：≥1500mJ；

10、眼睛危害距離：NOHD為1km，在封密的室內操作，戴防護鏡！

    11、冷卻方式：內置式密閉循環水冷式；

   12、運行方式：間歇加載連續運行；

   13、光斑連續可調。

（三）、光電性能

1、單脈沖能量：Jm≥1500mj；

2、激光輸出不穩定度：S≤±15%；

    3、輸出能量復現性：Rj<10%；

    4、輸出能量與能量顯示誤差：≤±20%；

    5、術區光斑直徑：1－4mm范圍連續可調；

    6、光標定位對焦準確度：其誤差≤±0.5mm。

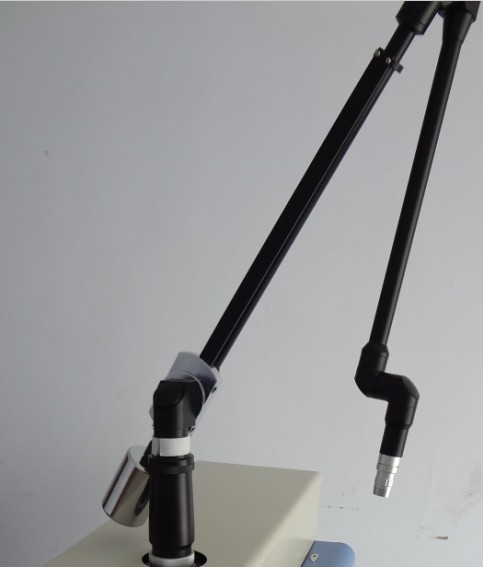

7、多關節導光臂調節范圍：在水平面上≥45º，垂直高度距地面60cm－80cm之間。

四、使用程序、使用方法

（一）、安裝及使用環境要求

    1、儀器應在獨立的工作室中安裝使用。

    2、儀器工作室應清潔、防塵。

    3、儀器使用環境的溫度、濕度應相對穩定，若不能達到工作條件三（一）條的要求，用戶應配備空調機、抽濕機、穩壓器。

（二）、儀器的運輸

    本機為模塊化設計電源、激光器、導光臂需要單獨運輸，在用戶現場處進行安裝調試後交付使用。

（三）、儀器的安裝、調試。

    儀器安裝固定後，接通電源按頻率、單脈沖能量，激光輸出穩定度能量復現性，顯示誤差，光斑直徑調節范圍，光標定位準確度，整機功能度能進行調整和測量。

（四）、儀器的操作

1、對操作者的要求：

    儀器的操作者應瞭解激光的專業知識，由經培訓合格後的專業人員使用。

2、顯示控制面板及按鍵功能

液晶顯示屏顯示內容如下：

註意：開機前及機器運轉後激光窗口應指向安全的地方

3、操作步驟：

1）、開機

l 接通電源

l 在急停開關接通的情況下，右旋鑰匙開關(兩檔：第一檔水路，第二檔電路）；

l 這時可以調節能量鍵（ENERGY  LEVEL）

l 按下STANDBY鍵，變成READY鍵（即工作狀態），這時可進行頻率（Frequency)和波長(Wevelength)的選擇，選擇好合適的參數後，踩腳踏開關，就可以出光瞭。

註：進行設置時不允許踩腳踏開關

能量（ENERGY）

能量調節值范圍在1064模式下為100-1500mj，在532模式下為50-750mj。點UP為調大能量值，點DOWN為減小能量值。

計數（COUNT）

該鍵用於清除計數，按RESET鍵，計數被清除為零。

波長轉換（WAVE LENGTH）

開機默認波長為1064nm模式，點532nm，則切換至532nm模式。再按1064nm則切換回1064nm模式。

頻率（FREQUENCY）

頻率調節從1、3、5、8赫茲可選，點擊哪個選項即按該選項的頻率工作。

預燃待機 (STANDBY)

點擊STANDBY鍵轉換成READY鍵後，進入工作狀態，在該狀態下，踩腳踏開關開始工作。再點READY鍵轉換成STANDBY鍵，則返回待機狀態。
