    供應電子鞋櫃控製盒(XG01) 電子鞋櫃 智能鞋櫃 消毒鞋櫃 鞋櫃
    商品代碼: 5256369
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    控製電路功能表

    客戶名稱:



    日期:

    2011-5-17

    版本:01

    產品名:

    電子鞋櫃

    部門:

    工程部

    2

    工作參數:

    1. 溫度:-10--------85
    2. 濕度:40%------95%

    工作電壓:220V/50Hz  斷電復位時間>=2

    操作提示:

    1. 當鞋櫃插上電源後,蜂鳴器響1,LED屏燈全亮,進入待機狀態顯示北京時間。
    2. 每次的按鍵動作蜂鳴器叫一聲,當程序工作完畢後,蜂鳴器叫三聲。
    3. 註意:采用3個繼電器,分別為臭氧繼電器、PTC繼電器和擦鞋繼電器。
    4. 6個按鍵,順序為“殺菌除臭鍵”、“烘乾防黴鍵”、“減鍵”、“加鍵”、“預約鍵”、“擦鞋鍵”。
    5. 1個門控開關,1個溫度傳感器。當門控開關或溫度傳感器斷開時,        所有的工作則停止,蜂鳴器間隔報警:

    當門控開關和溫度傳感器同時合上時,所有的繼電器恢復工作。

    殺菌除臭鍵

    1. 按殺菌除臭鍵1次,如5秒內無延時預約工作時間則選擇開始工作。做自動90分鐘工作,臭氧繼電器先工作30分鐘,停30分鐘,然後PTC繼電器和風機繼電器工作30分鐘後停機。
    2. 按殺菌除臭鍵2次停機。
    3. 註意:殺菌除臭功能默認是90分鐘,當時間調為65—90分鐘這個范圍時,殺菌除臭時間為5—30分鐘,停止時間30分鐘,烘乾時間30分鐘;當時間<65分鐘,所選的時間全部是殺菌除臭時間。
    4. 調控時間由加、減鍵控製,每按一次為5分鐘。

    烘乾防黴鍵

    1. 按烘乾防黴鍵1次,如5秒內無延時預約工作時間則選擇開始工作,烘乾工作60分鐘,PTC繼電器和風機繼電器工作60分鐘後關機。按此鍵2次關閉。
    2. 按加減鍵可以調控工作時間(5分鐘----90分鐘)。

    加減鍵

    1. 按加減鍵可以控製鞋櫃的殺菌和烘乾的工作時間。

    預約鍵

    1.按預約鍵1次,進入北京時間調控狀態,此時可以按加減鍵調控時間的分鐘數。

    2.按預約鍵2次,可以調控北京時間的時鐘數。

    3.按預約鍵3次,進入預約時間狀態,此時可以按加減鍵調控預約時間的分鐘數。

    4.按預約鍵4次,進入調控預約時間的時鐘數。

    5.調整完畢後等待5T2亮即確認預約時間生效。

    6.按預約鍵5次,即為取消預約時間功能。

    7.註意:顯示屏的T1表示北京時間,T2表示預約時間。

    擦鞋鍵

    1. 按擦鞋鍵可以進入擦鞋工作。工作時間為240秒。
    2. 註意:擦鞋功能隻能在殺菌和烘乾不工作時才可以使用。

    工作參數:

    1. 溫度:-10--------85
    2. 濕度:40%------95%

    工作電壓:220V/50Hz  斷電復位時間>=2

    操作提示:

    1. 當鞋櫃插上電源後,蜂鳴器響1,LED屏燈全亮,進入待機狀態顯示北京時間。
    2. 每次的按鍵動作蜂鳴器叫一聲,當程序工作完畢後,蜂鳴器叫三聲。
    3. 註意:采用3個繼電器,分別為臭氧繼電器、PTC繼電器和擦鞋繼電器。
    4. 6個按鍵,順序為“殺菌除臭鍵”、“烘乾防黴鍵”、“減鍵”、“加鍵”、“預約鍵”、“擦鞋鍵”。
    5. 1個門控開關,1個溫度傳感器。當門控開關或溫度傳感器斷開時,        所有的工作則停止,蜂鳴器間隔報警:

    當門控開關和溫度傳感器同時合上時,所有的繼電器恢復工作。

    殺菌除臭鍵

    1. 按殺菌除臭鍵1次,如5秒內無延時預約工作時間則選擇開始工作。做自動90分鐘工作,臭氧繼電器先工作30分鐘,停30分鐘,然後PTC繼電器和風機繼電器工作30分鐘後停機。
    2. 按殺菌除臭鍵2次停機。
    3. 註意:殺菌除臭功能默認是90分鐘,當時間調為65—90分鐘這個范圍時,殺菌除臭時間為5—30分鐘,停止時間30分鐘,烘乾時間30分鐘;當時間<65分鐘,所選的時間全部是殺菌除臭時間。
    4. 調控時間由加、減鍵控製,每按一次為5分鐘。

    烘乾防黴鍵

    1. 按烘乾防黴鍵1次,如5秒內無延時預約工作時間則選擇開始工作,烘乾工作60分鐘,PTC繼電器和風機繼電器工作60分鐘後關機。按此鍵2次關閉。
    2. 按加減鍵可以調控工作時間(5分鐘----90分鐘)。

    加減鍵

    1. 按加減鍵可以控製鞋櫃的殺菌和烘乾的工作時間。

    預約鍵

    1.按預約鍵1次,進入北京時間調控狀態,此時可以按加減鍵調控時間的分鐘數。

    2.按預約鍵2次,可以調控北京時間的時鐘數。

    3.按預約鍵3次,進入預約時間狀態,此時可以按加減鍵調控預約時間的分鐘數。

    4.按預約鍵4次,進入調控預約時間的時鐘數。

    5.調整完畢後等待5T2亮即確認預約時間生效。

    6.按預約鍵5次,即為取消預約時間功能。

    7.註意:顯示屏的T1表示北京時間,T2表示預約時間。

    擦鞋鍵

    1. 按擦鞋鍵可以進入擦鞋工作。工作時間為240秒。
    2. 註意:擦鞋功能隻能在殺菌和烘乾不工作時才可以使用。

    註意:

    1. PTC和風機繼電器啟動時,設定有溫度控製點為45,當溫度高於45時,PTC停止工作,但風機照樣工作。當溫度低於38時,PTC恢復工作。
    2. 45的溫度點恒溫狀態實際為(42---46)。
    3. 由於這個控製電路無電源鍵,當在工作過程中,如果想強行停止工作,則可按您所選的功能就可以停止工作。

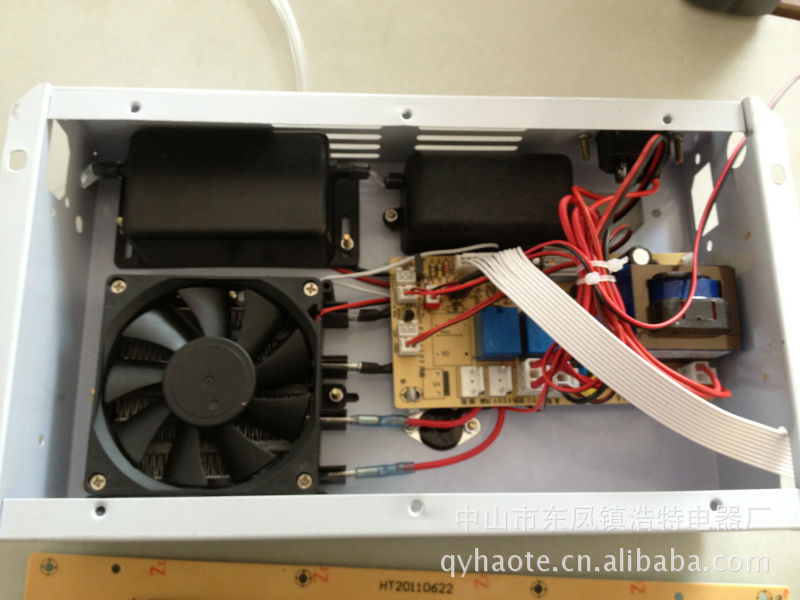

    系統盒安裝方便.
