規格參數
項目 | 參數 | 備註 |
輸出波長(λ) | 650nm | |
輸出功率(Po) | 100mW-200w | |
工作電壓(Vop) | 3--24V | |
工作電流(Iop) | ≤600mA(毫安) | |
LD反向電壓 | 2V | |
PD反向電壓 | 30V | |
閥值電流(Ith) | ≤130mA | |
微分效率(mW/mA)TYP(η) | 0.7-1.4 | |
光束發散角 | ⊥:10~15° ∥:30~38° | |
軸向偏移角 | ⊥:±3° ∥:±2° | |
監控輸出電流 | 0.25-0.6mA | |
工作溫度 | -10 ℃~+35℃(攝氏度) | |
儲存溫度 | -15℃∽+85℃(攝氏度) | |
使用壽命 | 8000∽10000H(小時) |
1.主要用途:

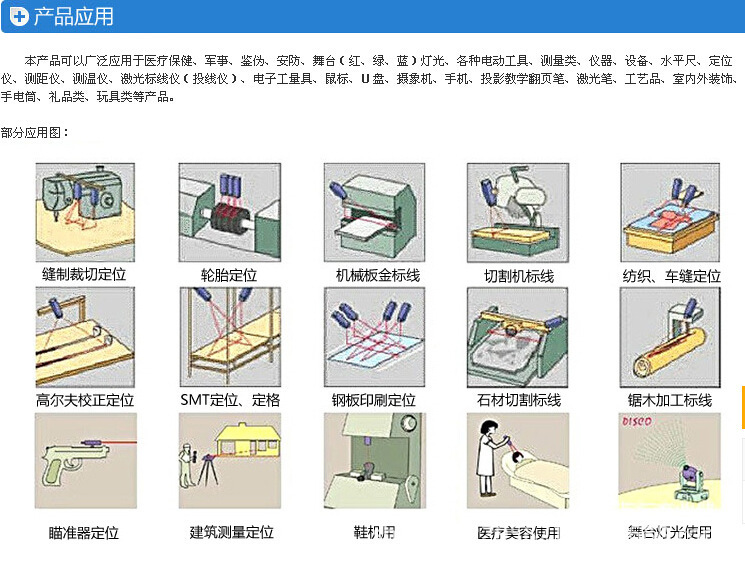

可以用在紅外照明、信號認別、激光測距、紅外準直光源、激光醫學、激光治療機等。
2.退化原因:
半導體激光二極管LD本身比較嬌嫩,從它剛出現就麵臨著使用壽命的問題,經過不斷的研究改進,目前激光二極管LD的壽命可達1萬小時,以能夠滿足光纖通信使用的需要。激光二極管LD在工作中易退化的原因主要有以下幾個方麵:
1,半導體激光二極管LD的管芯極小,工作電流密度和光功率密度很高,而作為激光物質的半導體單晶材料又較容易發生缺陷,這些缺陷在電和光的作用下逐漸發展,從而引起器件性能的退化。
2,半導體激光二極管LD的鏡麵是用解理工藝形成的,鏡麵本身受到環境條件影響而污染也會也會導致激光二極管LD性能退化。
3,激光二極管LD的管芯焊接也是關鍵技術,管芯焊在熱沉之上,而有源去距離熱沉隻有幾微米;半導體激光二極管LD工作會發熱,如果焊料太多,受熱時會發生緩慢的攀移,使半導體激光二極管LD發生短路,導致激光二極管LD退化。
4,隨著工作時間的延長,激光二極管LD的閾值電流會緩慢增加,從而導致激光二極管LD退化。
註意事項
1. 取放和存放措施。 | ||||
1.1 靜電手環:在取放激光二極管時應使用接地的防靜電手環。 | ||||
1.2 防靜電臺墊:應在接地的防靜電臺墊上對其進行操作。 | ||||
1.3 激光二極管的存放:激光二極管需要用防靜電盒包裝抽真空保存不能裸露空氣中。 | ||||
1.4 產品存儲環境溫度范圍在-10~+85℃。 | ||||
2. 操作和安全措施。 | ||||
2.1 客戶拿到產品使用時,應該將產品置於無塵室環境中打開,避免激光二極管失效。 | ||||
2.1 使用合適的驅動器。激光二極管要求對工作電流和電壓進行精確控製,從而防止激光二極管過載. | ||||
2.2 電壓和電流過載。在使用激光二極管時,應註意不能超過其規格表中對應的最大電壓和驅動電流,即使是短時間內也不能超過規定的數值(≤350mA) 。 | ||||
2.3 散熱器。 激光二極管的壽命是與工作溫度成反比的。 激光二極管應安裝在合適的散熱器中 (確保激光器通電工作時其外殼溫度盡可能不要超過 35℃) ,從而將激光器的熱量及時傳遞出去。 | ||||
2.4 ESD 敏感器件。避免在任意時刻將激光器或其安裝裝置暴露在 ESD 環境中。 | ||||
3. 客戶使用時請務必按照產品規范操作 |
