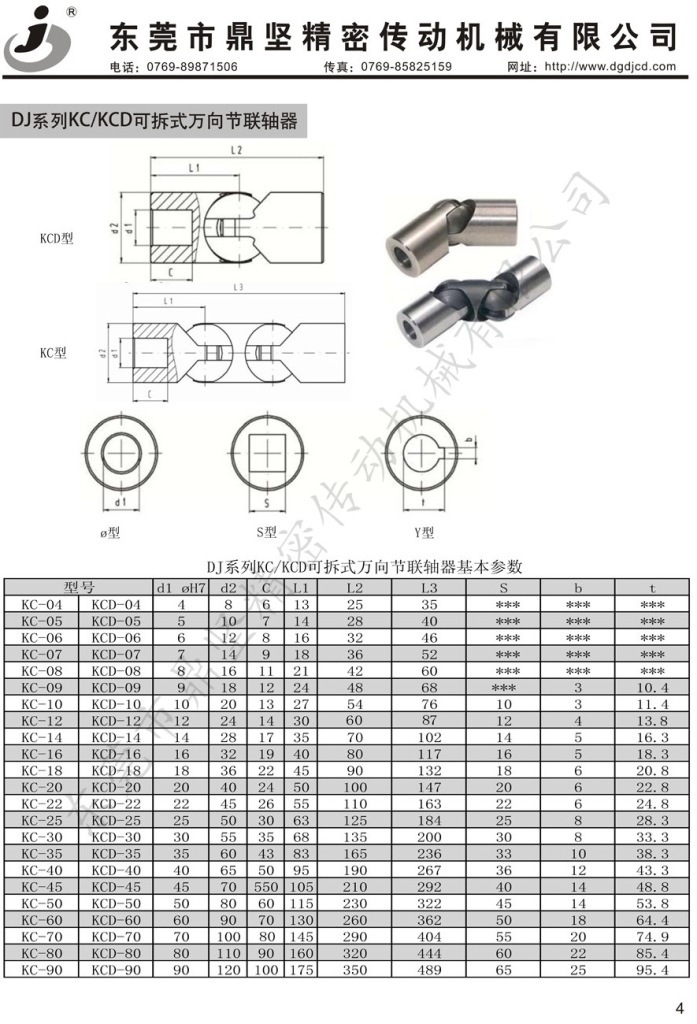

一、結構特點：
  適用於需要有角位移並有徑向位移的兩軸連接。這種小型萬向聯
軸器的結構由帶有軸叉的兩半聯軸器通過圓柱銷，銷釘和套筒與十字軸組成十字軸式連接。
這種聯軸器允許軸間角最大可達45度，常用軸徑范圍為8-42mm，轉矩為11.2-1120N.m。

二、結構形式：
   A.滾針軸承式：軸承隙極小，最高轉速可達4000轉/分鐘（外徑40以上）；現我公司滾針軸承式可製作外徑20及以上。
  ·有單節，雙節，伸縮型，每節最大轉動角度為45度
  ·適合於各種通用機械較高轉速的場合，最高轉速可達4000轉/分鐘
  ·滾針軸承，動態負載高，軸承遊隙極小，免維護
  ·軸孔聯結方式：鍵、六角孔、方孔
    B.十字滑塊式(即銷釘方塊式)：通常用於500轉/分鐘以內較好；所有規格均可生產
   ·有單節，雙節，伸縮型，每節最大轉動角度為45度
   ·適合於各種通用機械的場合，可滿足於1000轉以內的場合，通常用於500轉/分鐘以內較好
   ·滑動軸承，需維護，否則容易磨損
   ·孔聯結方式：鍵、六角孔、方孔等

三、軸孔聯接形式：
￠-光圓柱孔，帶銷孔：Y-帶鍵圓柱孔，帶緊釘：S-四方形孔，帶緊釘：F-六方形孔，帶緊釘； 以上軸孔形式均可生產加工，請電話詳詢告知產品型號及軸孔形式。

四、本公司產品的質量和性價比：
 本公司產品不同於五金市場上一些低端貨外觀處理粗糙，並且發黑後完全掩蓋不瞭加工時的粗糙。間隙比較差的產品用眼睛，或用手左右扭動可以看見中間連接處間隙非常大，這樣使用起來會晃動，產生噪音及振動，不僅壽命比較短，且嚴重危害您使用的設備機器,

  請大傢不要拿市麵上麵便宜的鑄鐵的萬向節和加工沒精加度 加工工藝不成熟 熱處理不到位的和我們比，我們做的都是耐磨精度高的萬向節，我們隻做性價比高的萬向節,大傢可以貨比三傢，

 真誠期待與您攜手共進，希望能夠有助於您的機械設備做出更好的品質！

五、產品的用途：
*本產品為萬向節聯軸器，廣泛應用於多軸器，多軸攻牙機，鎖螺絲機，印刷機械，木工機械，包裝機械，玻璃機械，冶金機械······等行業。











萬向節聯軸器的選定：
1.選擇適當的形式：根據機械特性的要求，如傳遞扭矩大小、剛度要求、振動、沖擊、耐酸堿腐蝕、傳動
精度等等，確定合適的類型。
2.計算扭矩
聯軸器傳遞的最大扭矩應小於許用扭矩值。最大扭矩的確定應考慮機器製動所需要加減速扭矩和過載扭
矩。但是在設計時資料不足或分析困難，最大扭矩不易確定時，可按計算扭矩選用。即計算扭矩不超過許用
扭矩值。
計算扭矩Tc:用下列公式計算
Tc=KT T=9550X T=7020X
式中T-理論扭矩，N.m
K-選用聯軸器有關的系數，可參考JB/T7511-94《機械式聯軸器選用計算》
PW-驅動功率，KW PH-驅動功率，馬力
n-轉速，rpm
3.確定孔徑范圍(註：主從動軸徑不同時，應按大端直徑選用聯軸器的規格)。
4.選擇軸孔及鍵(或脹緊聯結套)的型式。
註：軸孔與鍵槽公差按國傢標準：圓柱軸孔公差取H7，圓錐形軸孔公差取H8；鍵寬公差取P9。

聯軸器的選用：

 聯軸器是用於傳遞力矩和回轉角度的機械元件。每一型號均有其特性。請從產品中心選擇最適合您需求的類型。
參考您已選類型的規格和庫存孔徑大小列表，選定最適合您需求的產品。
確認您已選聯軸器產品的額定扭矩、最大轉速和尺寸與您將要使用此產品的設備相符合。聯軸器的最大扭矩是其額定扭矩的2倍。選擇的產品在連續運轉時產生的扭矩應不超過聯軸器的額定扭矩。

 固定方式
軸心的固定方式有以下五種。請依照您的需求選擇適用的聯軸器。 緊固螺栓或內六角沉頭螺栓應使用螺絲起子或扭矩扳手適當地擰緊。擰緊力矩請參考各產品的外型尺寸表。

偏差調整
聯軸器可傳遞扭矩和回轉角度，同時吸收軸的安裝偏差。當安裝偏差超過容許值時，可能會產生振動或導致聯軸器的壽命縮短。因此要確保偏差的調整適當。軸的偏差有三種，分別是徑向偏差、角向偏差和軸向偏差。請調整偏差，使其低於產品中心提供的各產品技術參數表中列出的容許值。 產品中心所列之最大偏差容許值是指隻有一種偏差存在的情況下。當兩種或更多種偏差同時存在時，容許值應低於各技術參數表中最大偏差的1/2。 偏差並不隻有發生在設備裝配，工作過程中的振動、熱膨脹、軸承磨損等都會引起偏差。因此，建議將軸向偏差調整至低於最大值的1/3。

訂製聯軸器
在標準聯軸器不能滿足您的需求時，可訂製特殊規格的聯軸器。我們能製造訂製的聯軸器來滿足您的需求如特殊的孔徑、鍵槽、表麵處理、尺寸、結構和材質。
