來圖非標訂做

WSD、WS型十字軸萬向聯軸器精密萬向節小型十字節微型萬向節

WSD WS精密滾針式伸縮萬向節聯軸器法蘭式滾針軸承萬向節

各種萬向節規格不一，價格不一，詳情請咨詢賣傢！
精密萬向節特點

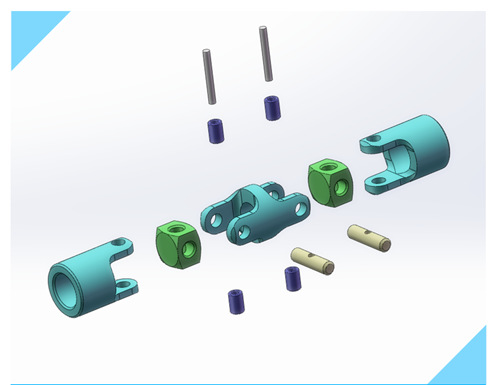

1、WSD型為單節式精密萬向節，WS型為雙節式精密萬向節；

2、每節最大軸間夾角45º。

3、成品孔H7，可根據要求，開鍵槽、六方孔和四方孔。

4、允許兩軸間夾角在限定的范圍內隨工作需要而改變。

5 、有帶滑動軸承及滾針軸承兩種型式，根據用戶要求而定。帶滾針軸承的，動態負載高，軸承遊隙小，最高轉速可達4000rpm，帶滑動軸承的最高轉速為1000rpm。

精密萬向節具體參數編輯

型號	公稱扭矩 N.m	d	D	L2	L3	L4	L	f	w	轉動慣量kg.m
WSD型	WS型
Y	J1	Y	J1	Y	J1	Y型	J1型	Y型	J1型
WS1 WSD1	11.2	8	16	60	-	80	-	20	20		8	8	0.06	-	0.08	-
9	60	-	80	-	10
10	66	60	86	80	25	22	10	0.05	0.07
WS2 WSD2	22.4	10	20	70	64	96	90	26	25	22	10	10	0.10	0.09	0.15	0.15
11	70	64	96	90	10
12	84	74	110	100	32	27	12	12
WS3 WSD3	45	12	25	90	80	122	112	32	32	27	12	12	0.17	0.15	0.24	0.22
14	90	80	112	112	14	14
WS4 WSD4	71	16	32	116	82	154	130	38	42	30	16	16	0.39	0.32	0.56	0.49
18	116	82	154	130	18	18
WS5 WSD5	140	10	40	144	116	192	164	48	42	30	18	18	0.72	0.59	1.04	0.91
20	144	116	192	164	52	38	20	20
22	144	116	192	164	22	22
WS6 WSD6	280	24	50	152	124	210	182	58	52	38	8	24	1.28	1.03	1.89	1.64
25	172	136	330	194	62	44	25
28	172	136	330	194	62	44	25
WS7 WSD7	560	30	60	226	182	296	252	70	82	60	30	30	2.82	2.31	3.90	3.38
32	226	182	296	252	30
35	226	182	296	252	35	- -
WS8 WSD8	1120	38	75	240	196	332	288	92	82	60	35	- -	5.03	4.41	7.25	6.63
40	300	244	392	336	112	84	40	- -
42	300	244	392	336	- -

　　萬向節即萬向接頭，英文名稱universal joint，是實現變角度動力傳遞的機件，用於需要改變傳動軸線方向的位置，它是汽車驅動系統的萬向傳動裝置的 “關節”部件。萬向節與傳動軸組合，稱為萬向節傳動裝置。
　　萬向節的結構和作用有點象人體四肢上的關節，它允許被連接的零件之間的夾角在一定范圍內變化。為滿足動力傳遞、適應轉向和汽車運行時所產生的上下跳動所造成的角度變化，前驅動汽車的驅動橋，半軸與輪軸之間常用萬向節相連。但由於受軸向尺寸的限製，要求偏角又比較大，單個的萬向節不能使輸出軸與軸入軸的瞬時角速度相等，容易造成振動，加劇機件的損壞，產生很大的噪音，所以廣泛采用各式各樣的等速萬向節。在前驅動汽車上，每個半軸用兩個等速萬向節，靠近變速驅動橋的萬向節是半軸內側萬向節，靠近車軸的是半軸外側萬向節。在後驅動汽車上，發動機、離合器與變速器作為一個整體安裝在車架上，而驅動橋通過彈性懸掛與車架連接，兩者之間有一個距離，需要進行連接。汽車運行中路麵不平產生跳動，負荷變化或者兩個總成安裝的位差等，都會使得變速器輸出軸與驅動橋主減速器輸入軸之間的夾角和距離發生變化，因此在後驅動汽車的萬向節傳動形式都采用雙萬向節，就是傳動軸兩端各有一個萬向節，其作用是使傳動軸兩端的夾角相等，保證輸出軸與軸入軸的瞬時角速度始終相等。
等速萬向節的英文名稱是constant velocity universal joint，我想這不多不少會是大傢將CVD和萬向節相混淆的原因吧。
　　（1）萬向節的分類
　　按萬向節在扭轉方向上是否有明顯的彈性可分為剛性萬向節和撓性萬向節。剛性萬向節又可分為不等速萬向節（常用的為十字軸式）、準等速萬向節（如雙聯式萬向節）和等速萬向節（如球籠式萬向節）三種。
　　（2）不等速萬向節
　　十字軸式剛性萬向節為汽車上廣泛使用的不等速萬向節，允許相鄰兩軸的最大交角為15゜～20゜。下圖所示的十字軸式萬向節由一個十字軸，兩個萬向節叉和四個滾針軸承等組成。兩萬向節叉1和3上的孔分別套在十字軸2的兩對軸頸上。這樣當主動軸轉動時，從動軸既可隨之轉動，又可繞十字軸中心在任意方向擺動，這樣就適應瞭夾角和距離同時變化的需要。在十字軸軸頸和萬向節叉孔間裝有滾針軸承5，滾針軸承外圈靠卡環軸向定位。為瞭潤滑軸承，十字軸上一般安有註油嘴並有油路通向軸頸。潤滑油可從註油嘴註到十字軸軸頸的滾針軸承處。
　　十字軸式剛性萬向節具有結構簡單，傳動效率高的優點，但在兩軸夾角α不為零的情況下，不能傳遞等角速轉動。
　　當滿足以下兩個條件時，可以實現由變速器的輸出軸到驅動橋的輸入軸的等角速傳動：
　　1）傳動軸兩端萬向節叉處於同一平麵內；
　　2）第一萬向節兩軸間夾角α1與第二萬向節兩軸間夾角α2相等。
　　因為在行駛時，驅動橋要相對於變速器跳動，不可能在任何時候都有α1＝α2，實際上隻能做到變速器到驅動橋的近似等速傳動。
　　在以上傳動裝置中，軸間交角α越大，傳動軸的轉動越不均勻，產生的附加交變載荷也越大，對機件使用壽命越不利，還會降低傳動效率，所以在總體佈置上應盡量減小這些軸間交角。
　　（3）準等速萬向節
　　常見的準等速萬向節有雙聯式和三銷軸式兩種，它們的工作原理與雙十字軸式萬向節實現等速傳動的原理是一樣的。
　　雙聯式萬向節實際上是一套將傳動軸長度減縮至最小的雙十字軸式萬向節等速傳動裝置，雙聯叉相當於傳動軸及兩端處在同一平麵上的萬向節叉。在當輸出軸與輸入軸的交角較小時，處在圓弧上的兩軸軸線交點離上述中垂線很近，使得α1與α2 的差很小，能使兩軸角速度接近相等，所以稱雙聯式萬向節為準等速萬向節。
　　（4）等速萬向節
　　目前轎車上常用的等速萬向節為球籠式萬向節，也有采用球叉式萬向節或自由三樞軸萬向節的。
