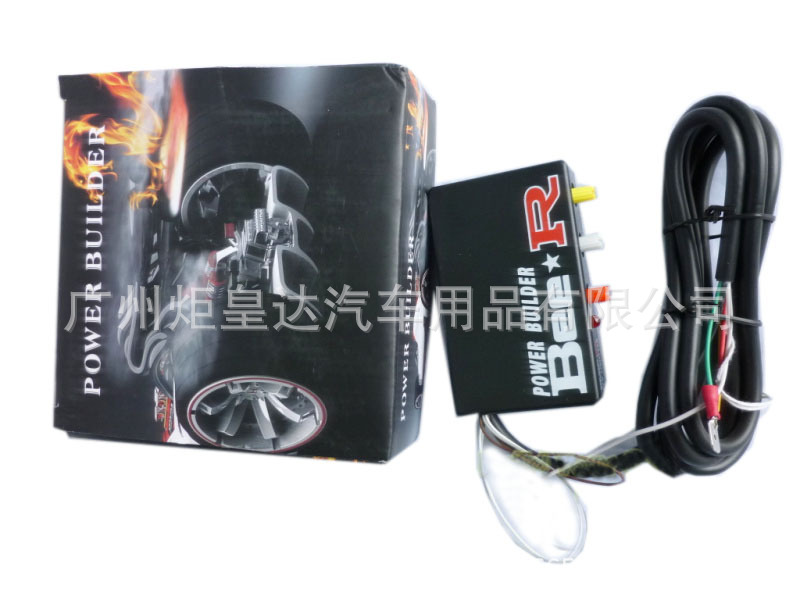

超 級噴火龍安裝說明書一、安裝工具1.三用電表 2.頻率表 3.烙鐵 4.剪刀 5.十字螺絲起子 6.電線 7.尖 嘴鉗 8.電鉆二、直接點火與分電盤點火安裝註意事項一般車子分為1.直接點火2.分電盤點火任何車系安裝本產品時請註意,排氣管尾段出口處不得太 小,建議使用直徑五公分以上的尾段排氣管,或外加排氣尾飾管直接點火安裝註意事項：1. 當截斷原車點火線圈電源時，「電腦故障燈」不可以亮。2. 噴油 嘴接線安裝時正負電應特別註意，接法錯誤有燒壞行車電腦之可能。3. 線路穿過擋火墻應防止電線擠壓毀壞，造成短路。4. 本產品中”考耳”安裝於後行李 箱底部，靠近備胎，要確實固定。5.本產品中”點火器”應鎖在排氣管之最末大約離出口一公分處，最下端,點火間距應控製在2mm。分電盤點火安裝註意事 項：1. 找出分電盤內點火線圈正確位置。2.分電盤內點火線圈到本產品中的噴火龍控製盒之配線，絕不能出錯，否則分電盤燒壞可能性極大。3.當截斷原車 點火線圈電源時，「電腦故障燈」不可以亮。4. 線路穿過擋火墻應防止電線擠壓毀壞，造成短路。5.本產品中”考耳”安裝於後行李箱底部，靠近備胎，要確 實固定。6.本產品中”點火器”應鎖在排氣管之最末大約離出口一公分處，最下端,點火間距應控製在2mm三、噴油嘴配線安裝方式噴油嘴配線安裝方 式：1. 應先知道噴油嘴的訊號線為正電或負電，大部份車種為負電。2. 如何得知噴油嘴接頭兩條線中那一條為訊號線，先將插頭拔開再用三用電表側量兩條 電線的正負極，如一條正電，一條無電源時，無電源的應為訊號線，另一個方法，則是用頻率表，測量噴油嘴線路的兩條電線，有頻率者為訊號線。3. 噴油嘴正 負電的電線連接噴火龍控製盒上的顏色應特別註意，不能接錯配線。4. 噴油嘴接線安裝時正負電應特別註意，接法錯誤有燒壞行車電腦之可能。 四、噴火方法 ★★★噴火方法:1.需熱車10分鐘以上，排氣管需無水氣。2.轉速拉到3500~6500轉，按住開關同時上下輕踩油門三分之一至一半，(半秒一下)眼 睛目視轉速，這時轉速會由6500轉往下掉，這時會聽到噴火聲，開關即可放開，同時持續補油門，此時轉速會在拉回至6500轉，重復此動作即可持續噴火。 註意事項：重復上述動作，轉速若掉至1800轉，尚無噴火，開關必須放開，不可”按”到熄火，嚴重時會損傷到引擎。 五、故障排除如遇到不噴火時須註 意：1. 噴火龍控製盒的電線接頭是否脫落或接觸不良2. 噴火開關是否毀損,開關的插頭是否掉落3. 車後考耳插頭是否都有電源,包括正電與搭鐵 4. 噴火龍控製盒到車後考耳的電線,有無破損.搭鐵5. 車後考耳至點火器的電線有無破損.搭鐵6. 點火器上的點火間距是否太大或太小〈2mm〉 7. 噴油嘴的線路接法是否有誤分電盤內的點火線圈正負極電線是否被打火頭割斷導致斷路
