Y型密封圈定義

　　Y型密封圈的截麵呈Y形，是一種典型的唇形密封圈。

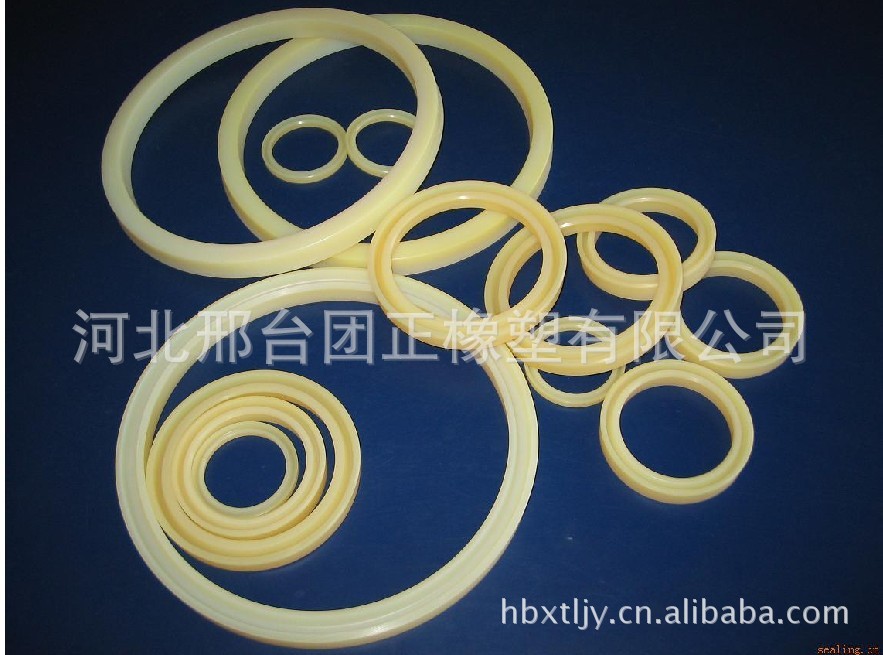

Y型密封圈

Y型密封圈分類

　　按其截麵的高、寬比例不同，可分為寬型、窄型、Yx型等幾類；

　　按兩唇的高度是否相等，則可分為軸、孔通用型的等高唇Y型密封圈和不等高唇的軸用Y型密封圈和孔用Y形密封圈。

　　Y型密封圈應用范圍：

　　廣泛應用於往復動密封裝置中，其使用壽命高於O型密封圈。Y型密封圈的適用工作壓力不大於40MPa，工作溫度為-30～80℃，

　　工作速度范圍：采用丁睛橡膠製作時為 0. 01～0. 6m／s；采用氟橡膠製作時，為0.05～0.3m／s；采用聚氨酯橡膠製作時，則為 0.01～lm／s。Y型密封圈的密封性能、使用壽命及不同擋圈時的工作壓力極限，都以聚氨酯橡膠材質為佳。

Y型密封圈特點

　　1）密封性能可靠；

　　2）摩擦阻力小，運動平穩；

　　3）耐壓性好，適用壓力范圍廣；

　　4）結構簡單，價格低廉；

　　5）安裝方便。

Y形密封圈密封原理

　　Y形密封圈依靠其張開的唇邊貼於密封副偶合麵。無內壓時，僅僅因唇尖的變形而產生很小的接觸壓力。在密封的情況下，與密封介質接觸的每一點上均有與介質壓力相等的法向壓力，所以唇形圈底部將受到軸向壓縮，唇部受到周向壓縮，與密封麵接觸變寬，同時接觸應力增加。當內壓再升高時，接觸壓力的分佈形式和大小進一步改變，唇部與密封麵配合更緊密，所以密封性更好，這就是Y形圈的“自封作用”。由於這種自封作用，一個Y形圈能有效的封住32MPa的高壓。

　　壓力賦能型密封的有效密封壓力等於預壓力與流體壓力之和。Y形密封圈通過唇邊的作用將流體壓力有效作用於密封，其預壓力可以降到很小值，並且流體壓力越高，預壓力的效用越小，在高壓場合，預壓力的作用可以忽略不計。這時降低密封摩擦力是有利的，因為密封摩擦力與密封接觸壓力成正比。所以Y形密封圈在保證密封的同時，摩擦力小於擠壓型密封。

　　Y形密封圈主要用於往復密封，由其工作原理可知，Y形圈安裝時，唇口要對著壓力高的一側，才能發揮作用，所以Y形密封圈隻能單向起作用。

　　當偶合件以工作速度作相對運動時，在密封唇與滑移麵之間形成一層密封油膜，油膜的存在可改善密封圈的摩擦條件，減小磨損；油膜在氣動密封中起密封作用。在液壓元件的往復運動中，運動件伸出與縮進時油膜厚度是不同的，這一油膜厚度差積聚會造成泄漏。所以，Y形圈正常工作時，也有極少量泄漏發生，往復速度大時，泄漏量大。這是因為往復速度大時，往復次數變得很頻繁，同時油膜的流體動力作用使油膜厚度增加，形成瞭油膜的快速積聚作用。當工作油的粘度增大時，油膜厚度因此增加，往復速度所造成的泄漏量也增大。但是由於液壓油的粘度隨著溫度的升高而降低，所以液壓設備在低溫下啟動時，運動開始時的泄漏較大，隨著運動過程中因各種損失引起溫度升高，泄漏量會逐漸減少。

　　活塞在往復行程中的泄漏情況是不同的。當內壓較低時，抽出行程中的泄漏量隨內壓增大而增大；壓入行程中隨內壓增大而減小。當內壓足夠大時（約大於7.5MPa），泄漏不再隨內壓而變化。

　　當Y形密封圈內壓p1較低時，摩擦力隨內壓增大而增大。當內壓足夠大時，摩擦力不再有很大變化。如潤滑良好，甚至有下降趨勢。國外關於Y形圈的起動摩擦試驗結果表明起動摩擦與停車時間關系不大，這是與O形圈最大的區別。

　　這對於斷續運動的機械是極為有利的。同時在內壓較低時，起動摩擦隨內壓得增大而增大，當內壓超過5MPa時，起動摩擦將與內壓無關。所以對於高壓斷續的機械，不會有起動摩擦過大的問題。密封唇邊磨損後，因介質壓力的作用，唇邊具有一定的自動補償能力。

密封條型號以及用途說明

　　NBR丁氰橡膠密封條——適合於石油系液壓油、甘醇系液壓油、二酯系潤滑油、汽油、水、矽潤滑脂、矽油等介質中使用。是目前用途最廣、成本最低的橡膠密封件。不適用於極性溶劑之中，例如酮類、臭氧、硝基烴、MEK 和氯仿。一般使用溫度范圍為 -40~120 ℃。

　　HNBR氫化丁氰橡膠密封條——具有極佳的抗腐蝕、抗撕裂和抗壓縮變形特性，耐臭氧、耐陽光、耐天候性較好。比丁氰橡膠有更佳的抗磨性。適用於洗滌機械、汽車發動機系統及使用新型環保冷媒 R134a的製冷系統中。不建議使用於醇類、酯類或是芳香族的溶液中。一般使用溫度范圍為 -40~150 ℃。

　　SIL矽橡膠密封條——具有極佳的耐熱、耐寒、耐臭氧、耐大氣老化性能。有很好的絕緣性能。但抗拉強度較一般橡膠差且不具耐油性。適用於傢用電器如電熱水器、電熨鬥、微波爐等。還適用於各種與人體有接觸的用品，如水壺、飲水機等。不建議使用於大部份濃縮溶劑、油品、濃酸及氫氧化鈉中。一般使用溫度范圍為 -55~250 ℃。

　　VITON氟素橡膠密封條——耐高溫性優於矽橡膠，有極佳的耐候性、耐臭氧性和耐化學性，耐寒性則不良。對於大部份油品及溶劑都具有抵抗能力，尤其是酸類、脂族烴、芳香烴及動植物油。適用於柴油發動機、燃料系統及化工廠的密封需求。不建議使用於酮類、低分子量的酯類及含硝的混合物。一般使用溫度范圍為 -20~250 ℃。

　　FLS氟矽橡膠密封條——其性能兼有氟素橡膠及矽橡膠的優點，耐油、耐溶劑、耐燃料油及耐高低溫性均佳。能抵抗含氧的化合物、含芳香烴的溶劑及含氯的溶劑的侵蝕。一般用於航空、航天及軍事用途。不建議暴露於酮類及剎車油中。一般使用溫度范圍為 -50~200 ℃。
