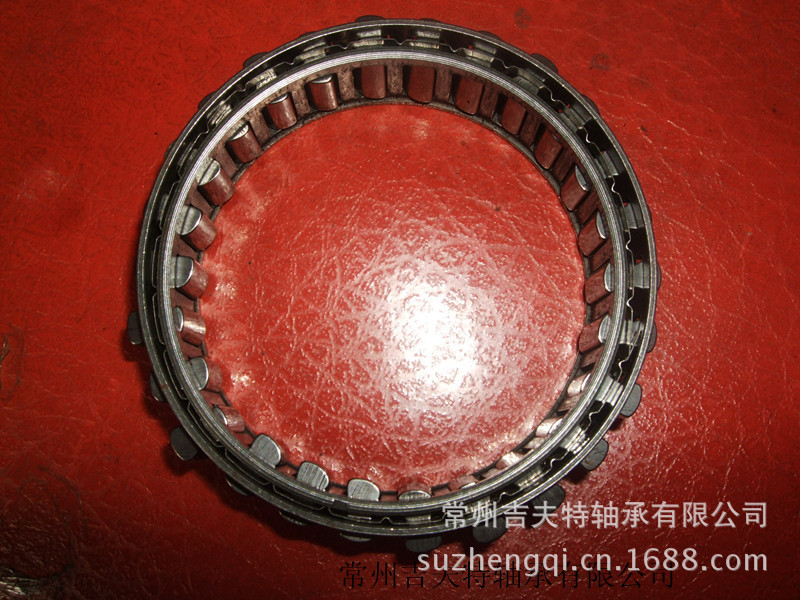

DC型式為不規則作動子保持器單向離合器但不含內環與外環。 此型號必須配合客戶自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。 不規則作動子接觸麵之空間公差必需在范圍內，外環與內環之接觸麵的寬度不可小於尺寸“e”，接觸麵不可有任何溝槽以確保功能正常。原廠可提供標準型式的內環與外環。若自行製造經硬化處理過的鋼製軸心及工件機壁直接套入。研磨加工處理過的接觸麵硬度為HRC 60~62硬化深度須大於0.6m。 接觸麵之內部硬度為HRC 35~45 ，接觸麵之表麵光滑度必需小於22 CLA ，接觸麵可接受之最大歪斜度為25mm寬度為0.007之歪斜度。 |
Tipo
Type Mode | 極限轉速 | 重量
kg | Tkn1
nm | Max2
min | Max3
min | D
mm | d
mm | B
mm | DC2222G | 50 | 8600 | 4300 | 22,225 | 38,885 | 10.0 | 0.030 | DC2776 | 95 | 6900 | 3400 | 27,762 | 44,422 | 13.5 | 0.055 | DC3034 | 99 | 6300 | 3100 | 30,340 | 47,000 | 13.5 | 0.060 | DC3175(3C) | 127 | 6000 | 3000 | 31,750 | 48,410 | 13.5 | 0.060 | DC3809A | 220 | 5000 | 2500 | 38,092 | 54,752 | 16.0 | 0.085 | DC4127(3C) | 179 | 4600 | 2300 | 41,275 | 57,935 | 13.5 | 0.090 | DC4445A | 290 | 4300 | 2100 | 44,450 | 61,110 | 16.0 | 0.095 | DC4927(4C) | 245 | 3800 | 1900 | 49,721 | 66,381 | 13.5 | 0.100 | DC5476A | 420 | 3500 | 1700 | 54,765 | 71,425 | 16.0 | 0.110 | DC5476A(4C) | 420 | 3500 | 1700 | 54,765 | 71,425 | 16.0 | 0.130 | DC5476B(4C) | 615 | 3500 | 1700 | 54,765 | 71,425 | 21.0 | 0.180 | DC5476C(4C) | 792 | 3500 | 1700 | 54,765 | 71,425 | 25.4 | 0.200 | DC5776A | 483 | 3300 | 1600 | 57,760 | 74,420 | 16.0 | 0.110 | DC6334B | 645 | 3000 | 1500 | 63,340 | 80,000 | 21.0 | 0.175 | DC7221(5C) | 540 | 2600 | 1300 | 72,217 | 88,877 | 13.5 | 0.140 | DC7221B | 1023 | 2600 | 1300 | 72,217 | 88,877 | 21.0 | 0.185 | DC7221B(5C) | 1023 | 2600 | 1300 | 72,217 | 88,877 | 21.0 | 0.210 | DC7969C(5C) | 1630 | 2400 | 1200 | 79,698 | 96,358 | 25.4 | 0.280 | DC8334C | 1645 | 2300 | 1100 | 83,340 | 100,000 | 25.4 | 0.270 | DC8729A | 1000 | 2200 | 1100 | 87,290 | 103,960 | 16.0 | 0.165 | DC10323A(3C) | 1290 | 1800 | 900 | 103,231 | 119,891 | 16.0 | 0.205 | DC12334C | 3840 | 1500 | 750 | 123,340 | 140,000 | 25.4 | 0.400 | DC12388C(11C) | 3900 | 1500 | 750 | 123,881 | 142,880 | 25.4 | 0.400 |
|
|
