    商品詳細說明



    BZZ系列轉向器具有轉向載荷大,操縱扭矩小的特點,適用於工程機械、叉車、大中馬力拖拉機、聯合收割機等低速重型車輛的液壓轉向和船舶的液壓航行操作。

    轉向器的優點:
    ● 轉向系統簡單,造價低;
    ● 轉向負載不直接作用於方向盤,操作舒適;
    ● 轉向扭矩低,方向盤可連續自由轉向;
    ● 產品規格多、排量范圍廣,從50~1250 mlr, 能夠適應各種不同的需求。
    ● 根據系統需要,可以連接不同功能和壓力級別的閥塊。

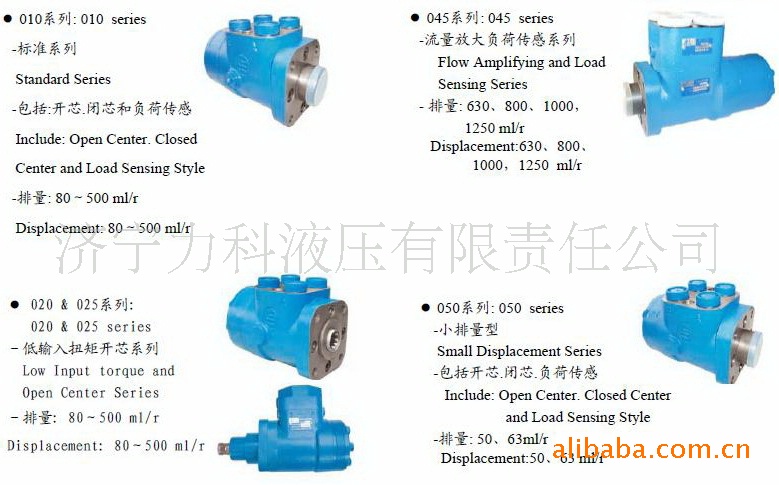

    轉向器的產品系列:
    ● 010系列:正常型
    包括開芯.閉芯.負荷傳感基本功能
    排量: 80 ---500 ml/r
    ● 020系列:低輸入扭矩開芯型
    排量: 80---500 ml/r
    ● 030系列:大排量型
    包括開芯.負荷傳感基本功能
    排量: 630---1000 ml/r
    ● 040系列:流量放大負荷傳感型
    排量: 630---1250 ml/r
    轉向器的所配 FK閥塊的功能:
    ● 安全閥:設定轉向器入口的安全保護壓力
    ● 雙向過載閥:設定油缸的安全保護壓力
    ● 雙向補油閥:防止油缸受負載沖擊時產生
    負壓吸空現象
    ● 入口單向閥:防止轉向時,油缸壓力超過
    入口壓力產生反推方向盤現象
    主要技術參數:
    ● 最大入口壓力:16MPa
    ● 最大背壓:2.1MPa
    ● 最高工作油溫:80℃
    ● 動力轉向力矩:1.7~5.0Nm
    ● 最大人力轉向力矩:136Nm
    開芯無反應轉向系統
    該系統具有如下特點和要求:
    ● 轉向器中位處於開路狀態(開芯),即當轉向器不工作時,液壓油經過轉向器內部直接回油箱.
    ● 簡單的轉向系統,較為廣泛的應用
    ● 系統應采用定量泵供油
    ● 是一種簡單的.較為常用的轉向系統
    閉芯無反應轉向系統
    該系統具有如下特點和要求:
    ● 轉向器中位處於斷路狀態(閉芯),即當轉向器不工作時,液壓油被轉向器截止,轉向器入口具有較高的壓力.
    ● 系統必須采用壓力補償變量泵供油
    ● 主要應用於重載荷大型行走機械
    流量放大負荷傳感轉向系統
    具有如下特點要求:
    ● 具有負荷傳感的所有性能
    ● 一部分液壓油通過可變節流口,按一定比例直接進入油缸工作腔.
    ● 放大比在40rpm以下,隨轉速的提高而增大,直至達到最大設計放大比.
    ● 實現快速轉向時提供大的排量,慢速轉向時提供較小的排量
    ● 提供較小的人力轉向排量,獲得較小的人力轉向力矩.
    負荷傳感轉向系統
    負荷傳感轉向系統由泵. 優先閥. 負荷傳感轉向器. 轉向溢流閥.系統溢流閥組成.
    具有以下優點:
    ● 對轉向負載的變化有良好的壓力補償
    ● 轉向回路與其它工作回路互不影響,主流量優先保證轉向回路.轉向器中位時隻有很少流量通過轉向器,系統節能.
    ● 轉向回路壓力.流量保持優先,轉向可靠
    ● 中位壓力特性不受排量的影響
    泵------可以采用定量泵. 壓力補償變量泵. 壓力流量補償變量泵. 使用定量泵時其它工作回路(EF)必須采用開芯系統; 使用壓力流量補償變量泵時,EF采用負荷傳感系統或閉芯系統
    優先閥------優先閥必須滿足最大泵流量要求,必須保證優先流量;優先閥控製壓力應與轉向器控製流量相匹配,動態信號優先閥與動態信號轉向器相配.
    LS管路------LS管路是將來自轉向器內部動節流口的壓力信號傳到優先閥,通常小於2米。
    轉向安全閥------優先閥溢流閥壓力設定應比轉向需求壓力高2Mpa.
    系統安全閥------如果需要設置系統安全閥來滿足泵的安全需要
