參數規格
序號 | 類別 | 規格 |
1 | 泵體尺寸及重量 | 109mmx91mmx71.5mm;480g |
2 | 水泵出水口外徑 | 20mm螺紋(1/2英寸螺紋) |
3 | 水泵進水口外徑 | 20mm螺紋(1/2英寸螺紋) |
4 | 驅動方式 | 無刷直流磁力隔離 (三相無傳感器程序驅動) |
5 | 水泵殼體材料 | PA66+30%GF (可更換) |
6 | 使用方式 | 可長時間連續運轉 |
7 | 使用介質 | 水,油,以及其他酸堿溶液 |
8 | 最大工作溫度 | 60℃【兩相/T系列】或者100℃【三相/S或A系列】 |
9 | 功耗 | 2.5W~45.6W【兩相】;2.5W~86.4W【三相】 |
10 | 額定電壓 | 12Vdc或 24Vdc |
11 | 使用電壓 | 5Vdc ~ 14Vdc(最大) 或5Vdc ~ 26Vdc(最大) |
12 | 最大負載電流 | 2.0A【兩相】or 3.8A【三相】 |
13 | 最大流量 | 18L/MIN【兩相】; 26L/MIN【三相】 |
14 | 最大靜態揚程 | 8M【兩相】;15M【三相】 |
15 | 噪音 | <40dB (1M距離) |
16 | 防水等級 | IP68(可潛水安裝) |
17 | 壽命 | 大於30000小時 |
18 | 供電方式 | 太陽能板,蓄電池,適配器,電源模塊 |
19 | 保護功能(選配) | 可選配缺水保護、空轉保護、堵轉保護、卡死保護 |
20 | 調速功能(調功率)(選配) | 可選配PWM調速,0~5V模擬信號調速,電位器調速 |
21 | 速度反饋(選配) | 脈沖信號, 水泵的實際轉速為脈沖信號頻率的30倍 |
22 | 水泵特點 | 1、體積小,效率高,壽命長,噪音低; 2、陶瓷軸芯,碳纖維石墨軸套超級耐磨; 3、死亡率低於0.5% 4、無碳刷無磨損,采用電子換向,三相直流水泵采用智能程序驅 動,軟啟動無沖擊,自帶保護功能; 5、軟啟動可直接連接太陽能板供電; 6、采用耐高溫材料,三相水泵可浸泡100度開水長期運轉; 7、水電隔離,環氧樹脂灌封,完全防水,防漏電; |

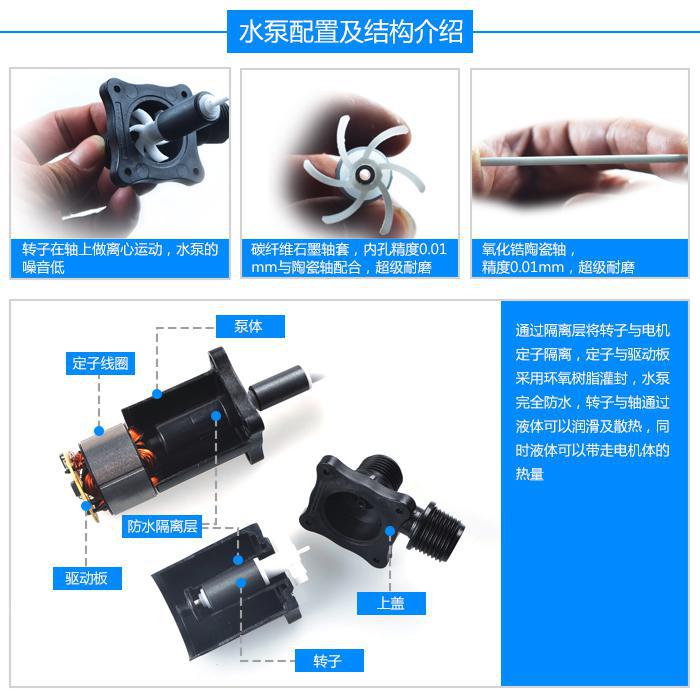

水泵內部結構特點
參數表 (僅供參考,水泵24V揚程調製范圍3~5M,12V揚程,范圍2-3.5M)
型號 | 電壓 | 最大負載電流 | 最大揚程 | 最大流量 | 最大功耗 |
V (dc) | A | m | L/H | W | |
DC50F-1250T | 12 | 2.0 | 5.0 | 900 | 24 |
DC50F-1250S | |||||
DC50F-1250A | |||||
DC50F-12110S | 12 | 4.5 | 11 | 1320 | 54 |
DC50F-12110A | |||||
DC50F-2480T | 24 | 2.0 | 8.0 | 1080 | 48 |
DC50F-2480S | |||||
DC50F-2480A | |||||
DC50F-24150S | 24 | 3.60 | 15 | 1560 | 86.4 |
DC50F-24150A | |||||
選型註意事項 |
|
兩相直流水泵與三相直流水泵(無傳感器智能)的區別
兩相(T 系列) | u 傳感器驅動,電路板必須內置,無法通過智能方式調速啟動有沖擊 |
三相(S/A系列) | u 直流三相指的是無傳感器智能驅動,電路板可外置(泵體可以耐高溫)。 u 可調速(PWM 、0~5V模擬信號、電位器調速)【選配】 u 堵轉及反接保護,過壓過流保護,過溫保護 u 軟啟動,啟動電流低,無沖擊,特別適用於太陽能板直接供電 |

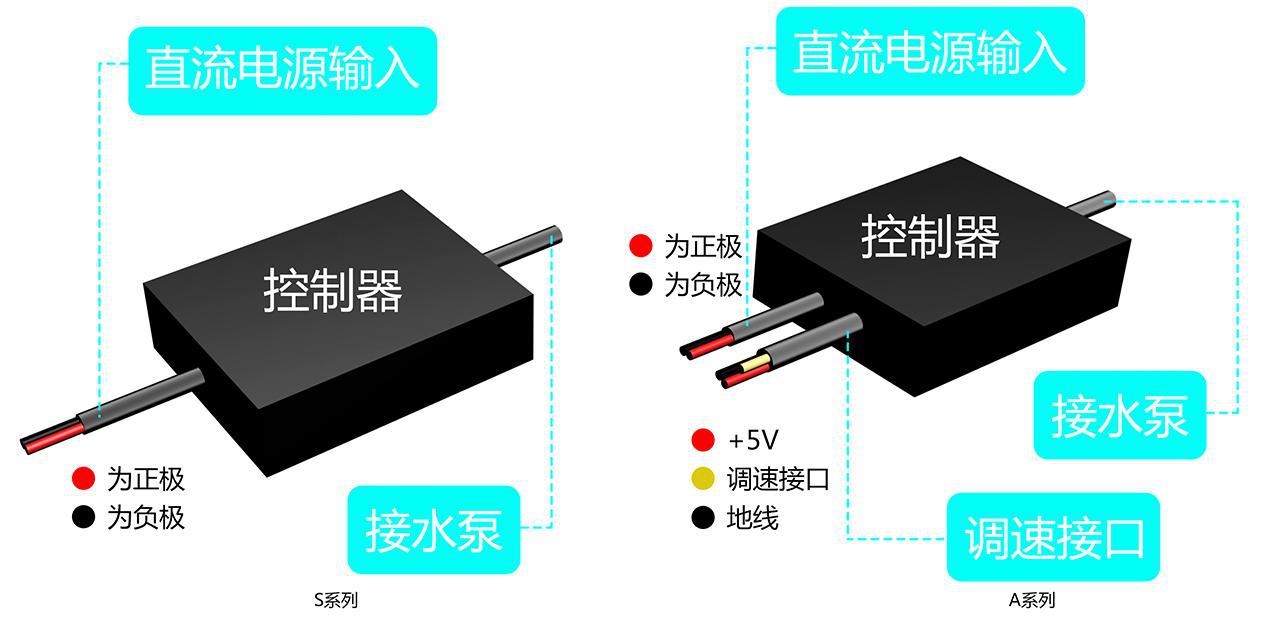

三相直流水泵接線圖解
位器調速接線方法:(非調速水泵沒有引出調速信號線)
u 調速介面中的紅線為正5V,黃色線為調速信號線,黑線為地線,紅色和黑色線分別接電位器的兩端,黃線接電位器的中間,這樣旋動電位器可使黃線的電壓在0-5V之間滑動,從而采用電位器實現瞭0 -5V 之間的調速。切勿將紅線和黑線碰到一起,這樣容易導致電路板燒壞,電位器調速和VR(0-5V)調速是一樣的,如果采用VR調速則隻需要將電位器取下,按照VR調速方法接線即可。
PWM或者模擬信號VR(0-5V)調速的接線方法:
u PWM(50-800HZ信號幅值為5v)或者模擬信號(0-5V)調速隻需要將調速介面中的黃色線接到外界控製系統的調速信號發生端口(PWM或者0-5V),黑線接到系統地線,紅線懸空即可。
