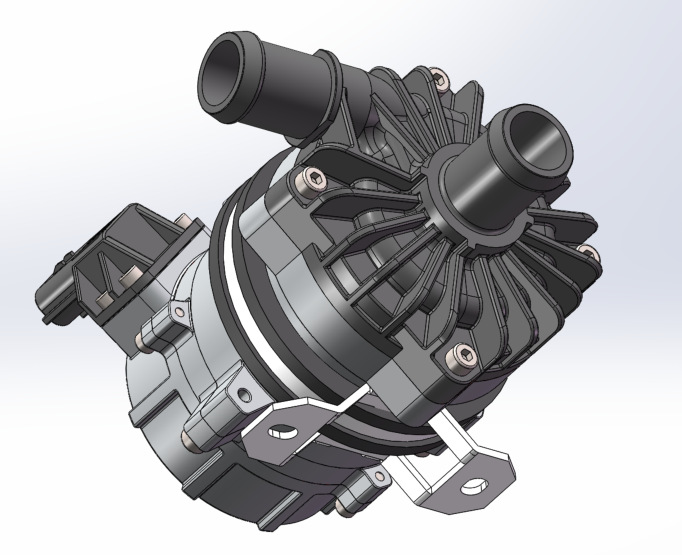

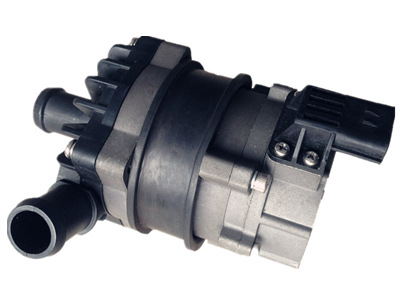

DKB80系列 直流無刷電子水泵
循環泵 / 磁力驅動 / 水電隔離/ PWM信號調速/信號反饋
常州迪卡奔機電有限公司 Changzhou Decarbon motor technology Co.,Ltd www.decarbonmotor.com |
■ 典型應用
廣泛應用於新能源客車、新能源乘用車、混合動力汽車、火車和船舶等的加熱循環和冷卻循環系統中。
■ 產品特點
離心泵
磁力傳動(屏蔽泵結構)
高效無刷電機,功耗低,效率高,使用壽命長。
有較寬的使用溫度范圍
具有PWM信號控製調速
可以恒定流量控製
防反接保護
防乾運轉保護
過壓、過流保護
過載、過溫保護
■ 技術描述(與液體接觸的部件)
泵頭外殼: PPS+GF
葉輪: PPS+GF
中間部: PPS+GF
套管: 碳樹脂合成材料(石墨軸套)
軸: 硬質不銹鋼
磁鐵殼: 尼龍註塑封裝
密封圈: 三元乙丙橡膠
■ 驅動裝置(包括電機)
驅動電磁鐵: 尼龍粘結鐵氧體
螺絲和螺帽: 不銹鋼A4
電機 : 無刷電機
電機法蘭 :塑料PPA GF白色
電機外殼 :擠壓鋁,噴砂浸滲
支架 :不銹鋼
鉗夾 :不銹鋼
橡膠抱箍:不銹鋼
泵殼防護等級 :IP65(en60529)
外聯接插件:為防水接插套件
管口直徑 :20毫米 (22.6毫米含寶塔頭)
■ 型號規格
DKB80-12A 12 V
DKB80-24A 24 V
含安裝支架型號後綴:SR (如:DKB80-12ASR)
■ 安裝要求
?? DKB80系列水泵是需要預先灌註的離心水泵,安裝時應將
水泵安裝在系統的最低位置,以確保葉輪部分總是浸
泡在液體裡,或者在水泵通電工作之前對水泵進行預先灌註。
?? 1:水泵不應乾運行,即使它可以最大進行30秒鐘的乾運
行。乾運行會產生噪音,同時增加磨損。
?? 2:使用推薦口徑的軟管連接水泵進水口,如果使用小口
徑的軟管連接水泵進水口,由於水泵內負壓,外部空
氣更容易從管路連接部位進入,造成水泵性能下降,
進入的氣泡對水泵造成損傷。
?? 3:從水泵進口方向看,葉輪旋轉方向為順時針(看轉向
箭頭)。
?? 4:水泵可在平麵上豎直安裝或水平安裝(見圖示)。垂
直安裝時,電機方向應向上。
?? 5:為瞭避免乾運行(空氣被堵在葉輪處),水泵出水口
應垂直向上或在葉輪的上側(見圖示1)。

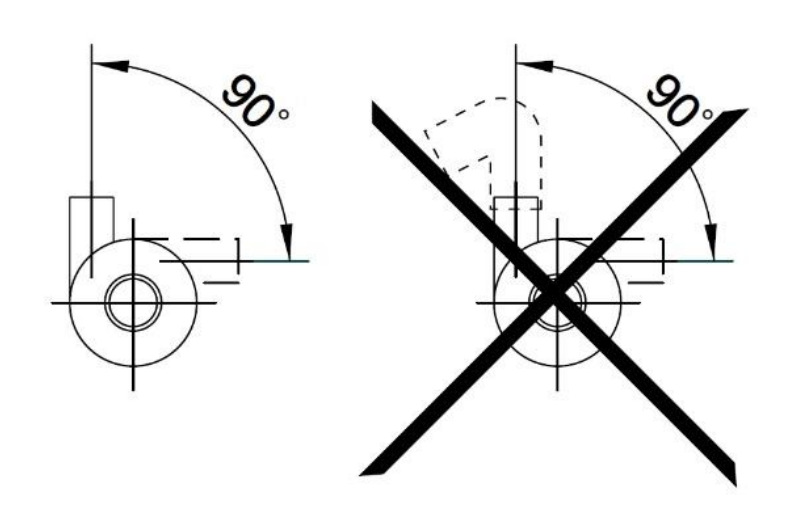

?? 6:水泵出水口接的軟管必須是垂直向上或保留一段直
管,使空氣順暢排出,水泵出水口不應使用小於90度
的彎頭(見圖示2)。
?? 7:不能用海水或其它重污染液體作為水泵的工作液體。
■ 溫度參數
液體溫度: -40℃ to +100℃ (-40°F to + 212°F)
工作環境溫度: -40℃ to +120℃(-40°F to +248°F)
存儲環境溫度: -40℃ to +70℃ (-40°F to +158°F)
(最多可達100℃,但將會縮短使用壽命)
■ 系統壓力
-0.2 to 2.5 bar 在100℃ (212°F)。
電機在標準電壓和30℃(86°F)的環境溫度下壽命超過20000小時。
■ 電壓范圍
標定12V的電機,可在9V – 16V 范圍內使用
標定24V的電機,可在16V – 30V 范圍內使用
電機雖然可以在較寬的電壓和溫度范圍內使用,但過高的電壓和溫度會影響電機的使用壽命
水泵不能暴露在熱輻射中
液體:水和乙二醇混合物,最高60%的乙二醇
■ 電氣參數
工作電壓(VDC) | 額定功率(W) | 流量(L/H) | 外形尺寸(mm) | 重量(g) |
9V-16V(12V) | 80W | 1800L/H | 145*99*74 | 750g |
16V-30V(24V) | 80W | 1800L/H | 145*99*74 | 750g |

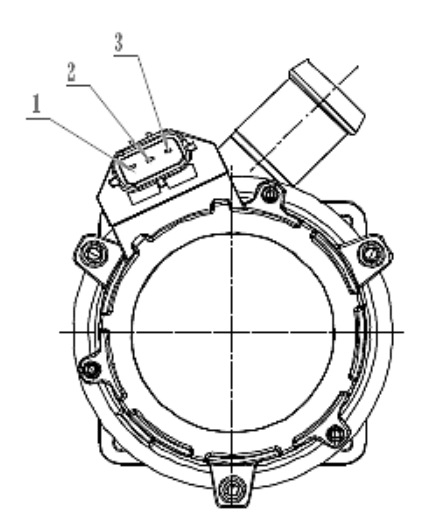

接插件型號以及對應電氣屬性 (介面序號見下圖):
水泵接插件型號:174359-2 | 1 | 2 | 3 |
對接接插件型號:174357-2 | +12V/+24VDC | PWM信號 | GND |
(介面序號圖示)
電線尺寸推薦(基於3%壓降)
電線尺寸 | 最大電線長度 * | |
| 12V | 24V |
1.5 mm2 | --- | 16m |
2.5 mm2 | 6.3m | 25m |
3 mm2 | 8m | 31m |
4 mm2 | 10m | 40m |
* 電線長度是電池到水泵和水泵到電池兩根線的總長度。
■ 註意
1.水泵使用的環境溫度:-40℃--120℃,在安裝過程中應盡量避免靠近三元催化、排氣管路和發動機,以確保環境溫度符合要求。
2.水泵在車輛冷卻系統中的水位位置盡可能處於水位低點,以延長水泵使用壽命。
3.水泵在安裝佈置中,應盡可能減少水路中的彎頭數量,以減少水阻;進出水口處的管路,如實際情況允許,最好能保證20cm內沒有彎頭。
4.水泵在使用過程中一定要註意防塵,如果塵埃環境惡劣,則會縮短水泵的使用壽命。
5.在使用過程中註意水的清潔度,以免造成水泵堵塞、葉輪卡住,從而減少水泵的使用壽命。

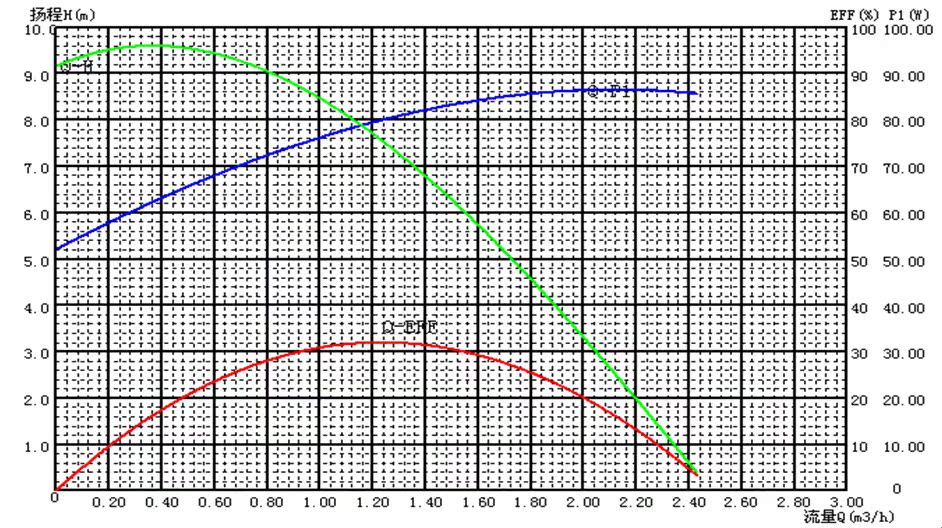

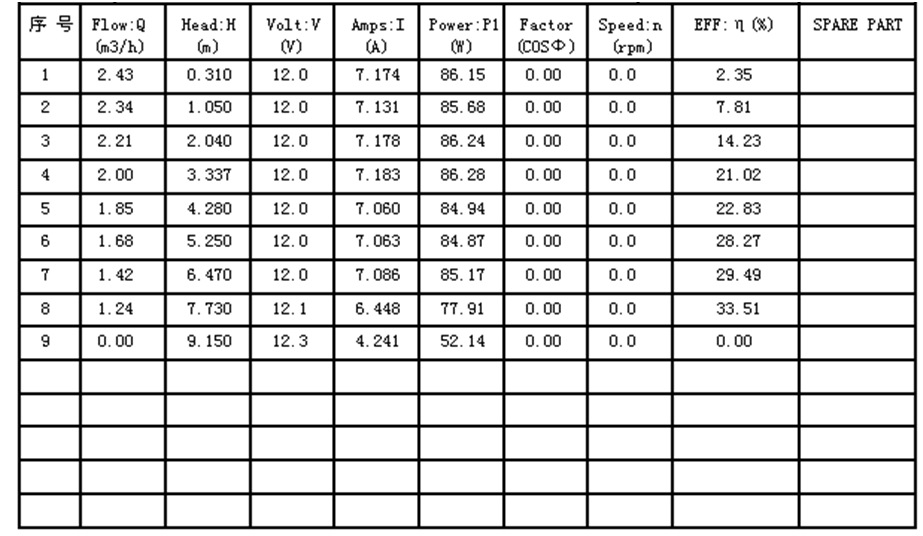

■ 性能參數

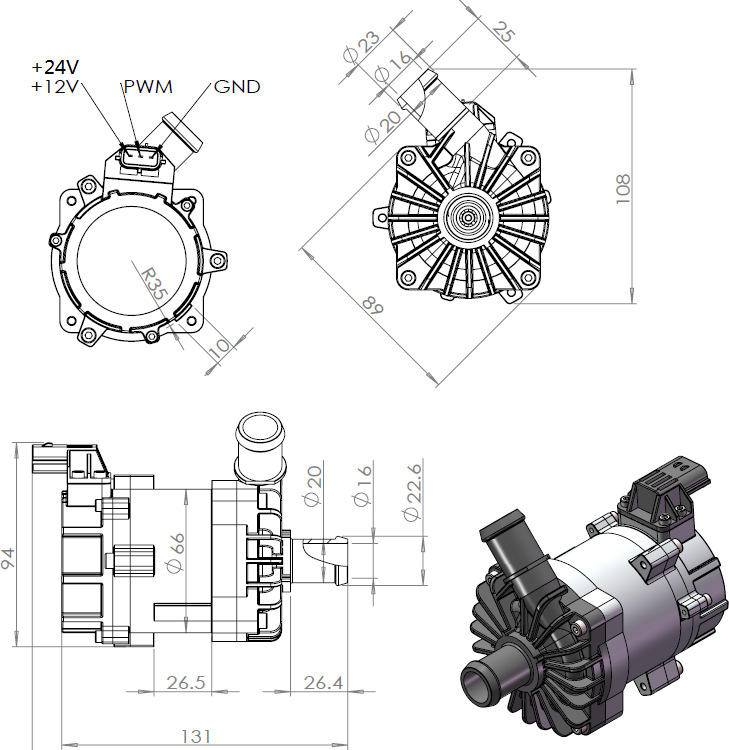

■ 外觀尺寸圖

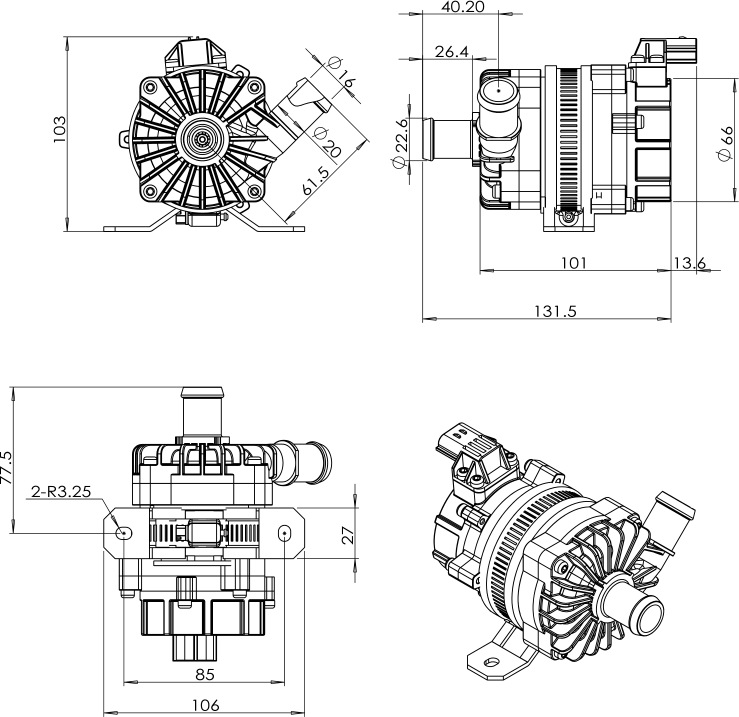

■ 外觀尺寸圖(帶支架)
本產品在不斷完善中,如實際產品參數和本規格書有不同之處,我們銷售部門會提前通知,請諒解!
