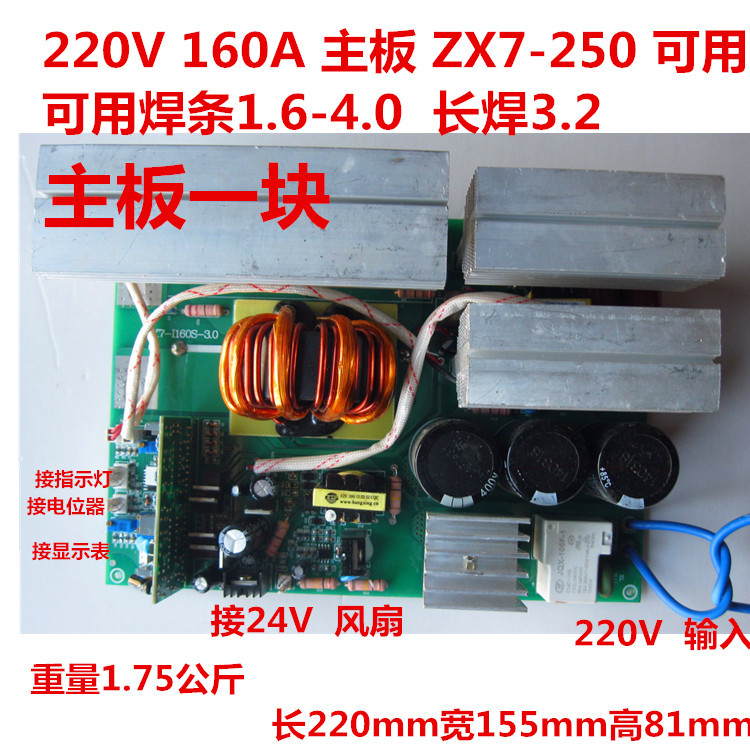

直流電焊機線路板整流板電源板逆變板合一板
組裝簡易電焊機 可配套ZX7-250電焊機
隨著社會的發展 科技更發達，新研發的這款IGBT線路板 節能高效，經濟實惠，非常實用：
逆變電焊機的基本工作原理
逆變電焊機主要是逆變器產生的逆變式弧焊電源，又稱弧焊逆變器，是一種新型的焊接電源。是將工頻（50Hz）交流電，先經整流器整流和濾波變成直流，再通過大功率開關電子元件（晶閘管SCR、晶體管GTR、場效應管MOSFET或IGBT），逆變成幾kHz~幾十kHz的中頻交流電，同時經變器降至適合於焊接的60-85V電壓，再次整流並經電抗濾波輸出相當平穩的直流焊接電流。其變換順序可簡單地表示為：
工頻交流（經整流濾波）→直流（經逆變）→中頻交流（降壓、整流、濾波）→直流。即為：AC→DC→AC→DC 因為逆變降壓後的交流電，由於率高，則感抗大，在焊接回路中有功功率就會大大降低。
所以需再次進行整流。這就是目前所常用的逆變電焊機的機製。逆變電源的特點：
弧焊逆變器的基本特點是工作頻率高，由此而帶來很多優點。
因為變壓器無論是原繞組還是副繞組，其電勢E與電流的頻率f、磁通密度B、鐵芯截麵積S及繞組的匝數W有如下關系：
E=4.44fBSW 而繞組的端電壓U近似地等於E，即：U≈E=4.44fBSW當U、B確定後，若提高f，則S減小，W減少，因此，變壓器的重量和體積可以大大減小。就能使整機的重量和體積顯著減小。還有，頻率的提高及其他因素而帶來瞭許多優點，
與傳統弧焊電源比較，其主要特點如下：
1.體積小、重量輕，節省材料，攜帶、移動方便。
2.高效節能，效率可達到80%~90%，比傳統焊機節電1/3以上。
3.動特性好，引弧容易，電弧穩定，焊縫成形美觀，飛濺小。
4.適合於與機器人結合，組成自動焊接生產系統。
5.可一機多用，完成多種焊接和切割過程
電焊機之IGBT系列焊機工作原理
一、功率開關管的比較
常用的功率開關有晶閘管、IGBT、場效應管等。其中，晶閘管（可控矽）的開關頻率最低約1000次/秒左右，一般不適用於高頻工作的開關電路。
1、效應管的特點：
場效應管的突出優點在於其極高的開關頻率，其每秒鐘可開關50萬次以上，耐壓一般在500V以上，耐溫150℃（管芯），而且導通電阻，管子低，是理想的開關器件，尤其適合在高頻電路中作開關器件使用。
但是場效應管的工作電流較小，高的約20A，低的一般在9A左右，限製瞭電路中的最大電流，
而且由於場效應管的封裝形式，使得其引腳的爬電距離（導電體到另一導電體間的表麵
距離）較小，在環境高壓下容易被擊穿，使得引腳間導電而損壞機器或危害人身安全。
2、IGBT的特點：
IGBT即雙極型絕緣效應管，
其開關頻率在20K Hz ~30K Hz之間。但它可以通過大電流（100A以上），而且由於外封裝引腳間距大，爬電距離大，能抵禦環境高壓的影響，安全可靠。
