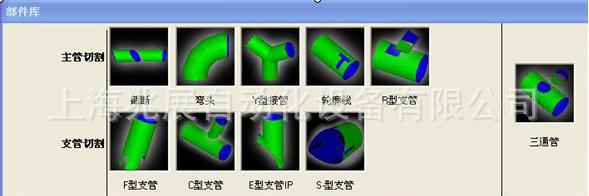

數控相貫線切割機主要功能：

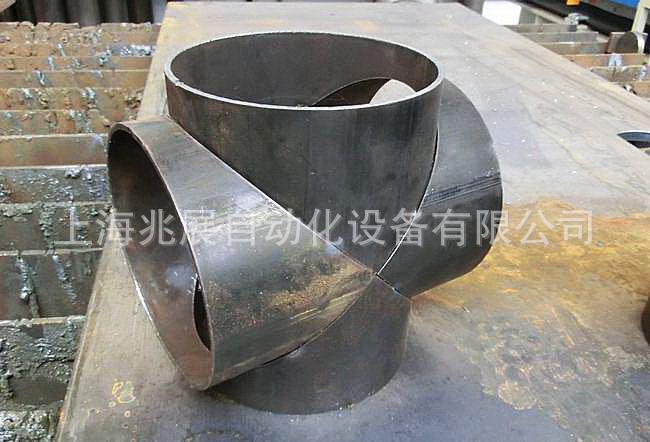

1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔，滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

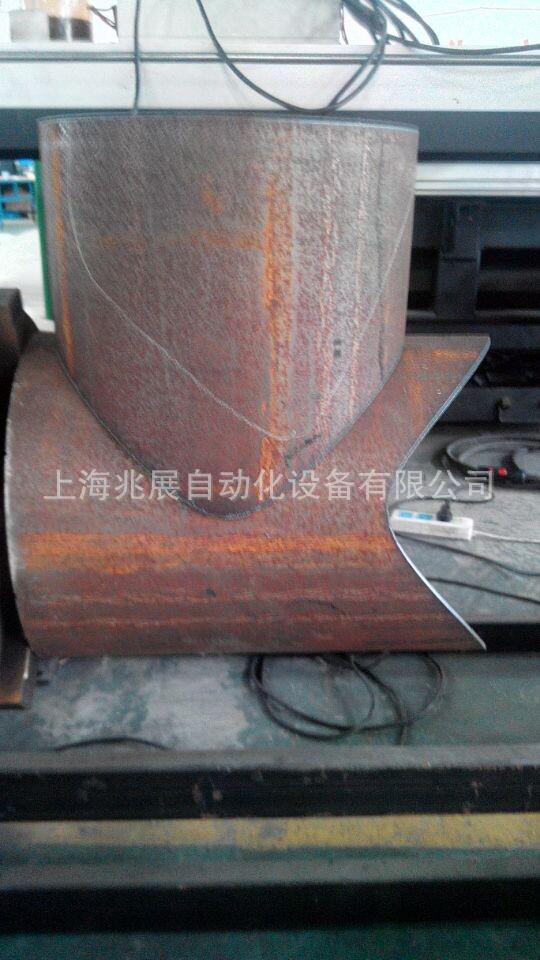

2、能在支管端部切割圓柱相貫線端頭，滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。
3、能在圓管端部切割斜截端麵。

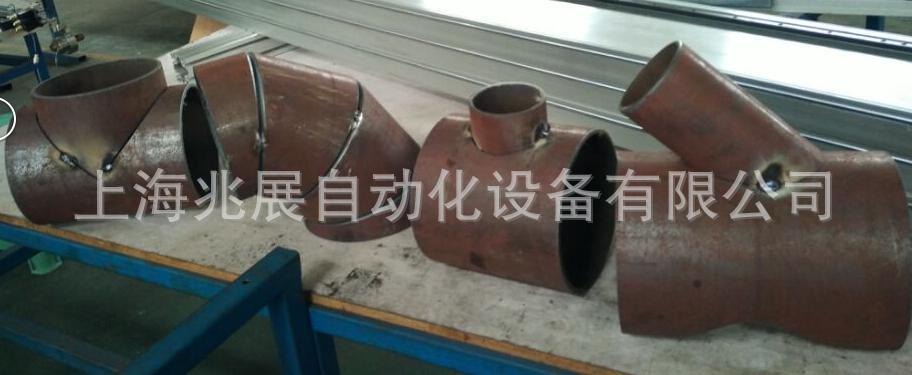

4、能在圓管上切割焊接彎頭，“蝦米節”兩端斜截斷麵。
5、能切割與環形主管相交的支管相貫線端頭。

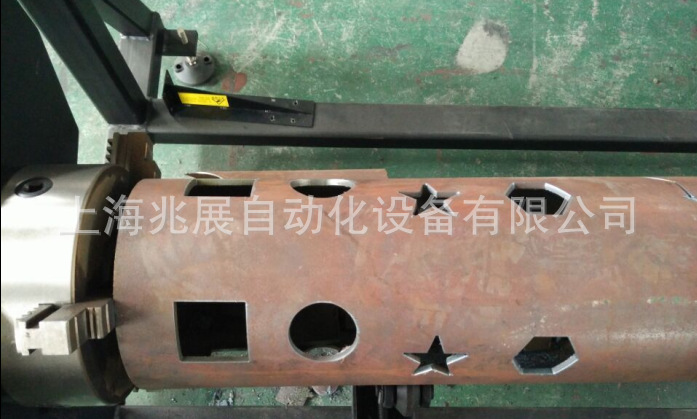

6、能切割變角度坡口麵。
7、能在圓管上切割方孔、腰形孔。
8、能進行鋼管截斷。
特點及用途：
（1）數控相貫線切割機是一種對鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機型廣泛運用於建築、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工，此類加工以往大多采用製作樣板、劃線、人工放樣、手工切割、人工打磨等落後繁復操作工藝。

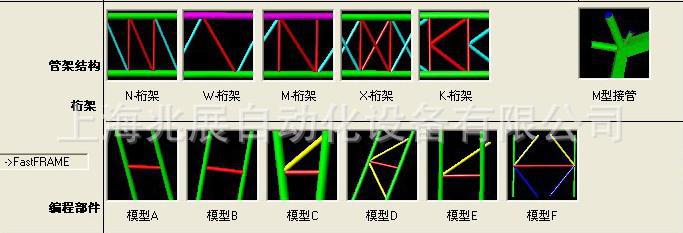

（2）兆展BEVEL-P系列數控管子相貫線切割機能十分方便的切割此類工件，無需操作者計算、編程，隻需輸入管道相慣系統的管子半徑，相交角度等參數，機器就能自動切割出管子的相貫線，相貫線孔以及焊接坡口。

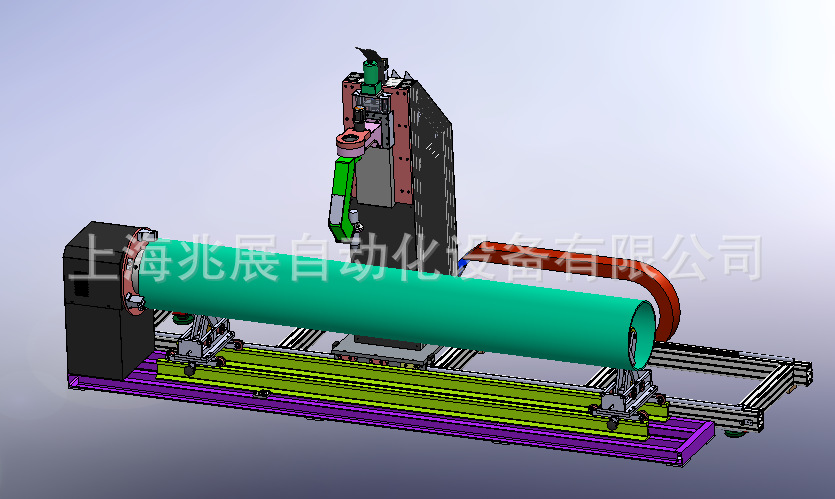

品名 | 五軸四聯動數控圓管切割機 |
型號 | BEVEL-3000P260-SE（可按照實際要求定製） |
卡盤電機類型 | 1000W松下伺服電機+減速機 |
輸入電壓 | 單相 AC 220V |
輸入功率 | 約1000W |
切割管子長度 | 3000mm |
卡盤尺寸 | φ250mm + 連接盤 |
管子直徑 | φ50～φ500 mm |
最大管子重量 | ≤600kg |
切割類型 | 等離子切割 |
減速比 | 1：175（按照技術實際設計確定） |
額定旋轉速度 | 0-15 rpm（可按實際需求調整） |
管子橢圓度 | ≤2% |
管子支架數量 | 2套 |
最大破口角度 | ±45度 |
破口精度 | ±1度 |
數控控製軸數 | 4軸聯動 |
割炬升降行程 (Z) | ≤270mm |
運行精度 | ± 0.2 mm /米 |
等離子切割厚度 | 視所配等離子電源而定 |
切割料臺 | 提供分體式設計的管子切割支撐架及夾具 |

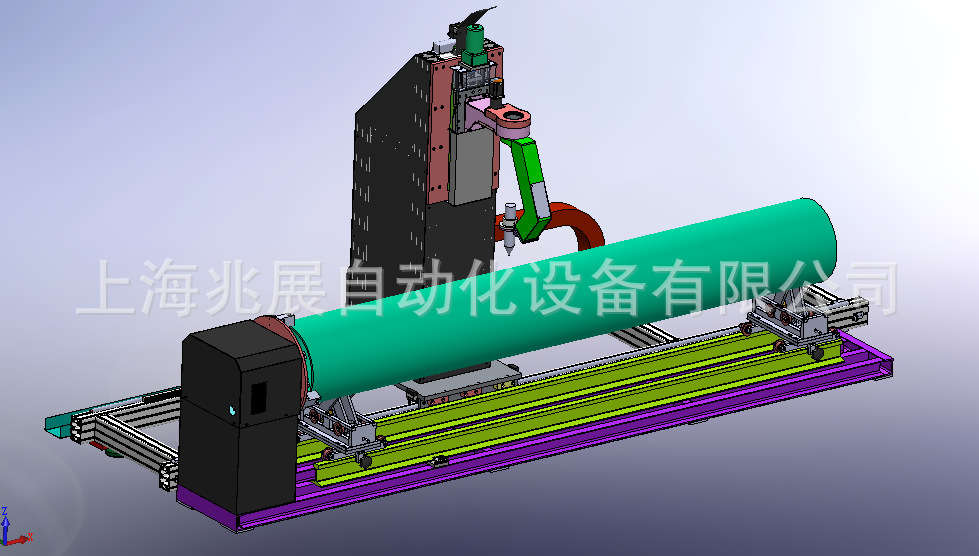

運動軸數：
運動軸 | 切割機五軸四聯動軸 |
X軸： | 管件旋轉軸（聯動軸） |
Y軸： | 割炬沿管件軸向水平移動軸（聯動軸） |
擺動軸： | 切割坡口時槍頭擺動軸（聯動軸） |
旋轉軸： | 切割坡口時槍頭旋轉軸（聯動軸） |
Z軸： | 升降軸（電動控製） |
控製軸數：（5軸4聯動）
工件旋轉軸（聯動運轉）；
切割頭沿工件軸向移動周（聯動運轉）；
割炬沿工件軸向擺動軸（聯動運轉）；
割炬沿工件徑向旋轉軸（聯動運轉）；
切割頭主軸垂直升降軸
切割機圓管傳動形式及切割方式：
切割機鋼管傳動形式：卡盤式結構。
切割方式：等離子切割
調高方式：電動調高。
設備主要部件配置
部件名稱 | 數量 |

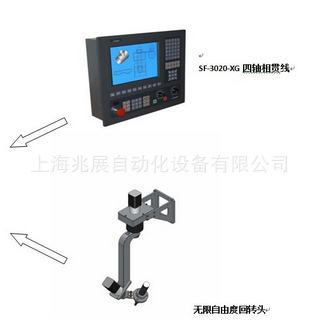

控製系統 | 1套 |
卡盤支座 | 1個 |
可調節鋼管支架 | 2套 |
機頭組件 | 1套 |
機頭上支座 | 1套 |
機頭下支座 | 1套 |
導軌 | 4m |
導軌部分：采用24KG重型精磨導軌
支架基本要求：
承載管子最大重量 600kg
管子托架數量 2套
專用卡盤 重型（夾持φ50-260mm管徑）1套
主要精度要求：
能滿足被切割鋼管符合國傢標準，能達到工件長度尺寸定位精度為0.2mm/2000mm；母線定位精度為≤±0.5mm; 各類相貫線相配管接頭裝配間隙誤差≤±0.5 mm。
機器定位精度：
工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
伺服驅動 松下伺服
定位精度 ±0.5mm
切割頭沿工件軸向移動
驅動系統 精密齒輪箱，齒輪、齒條傳動
切割頭軌道長度 6000mm
伺服電機 松下伺服驅動
定位精度 ±0.2mm
割炬工件軸向平麵擺動軸
驅動系統 精密齒輪箱，齒輪、齒條傳動
擺動角度 ±60度
步進電機 57系列日本信濃
定位精度 ±0.2mm
切割頭主軸上下驅動軸
驅動系統 精密齒輪箱，齒輪、齒條傳動
割炬頭上下行程 270mm
直流電機 國產
定位精度 ±1mm
割炬工件旋轉軸
驅動系統 精密齒輪箱，齒輪、齒條傳動
旋轉角度 無限回轉
定位精度 ±0.2mm
特殊要求，可來電咨詢，服務熱線：400-019-9786

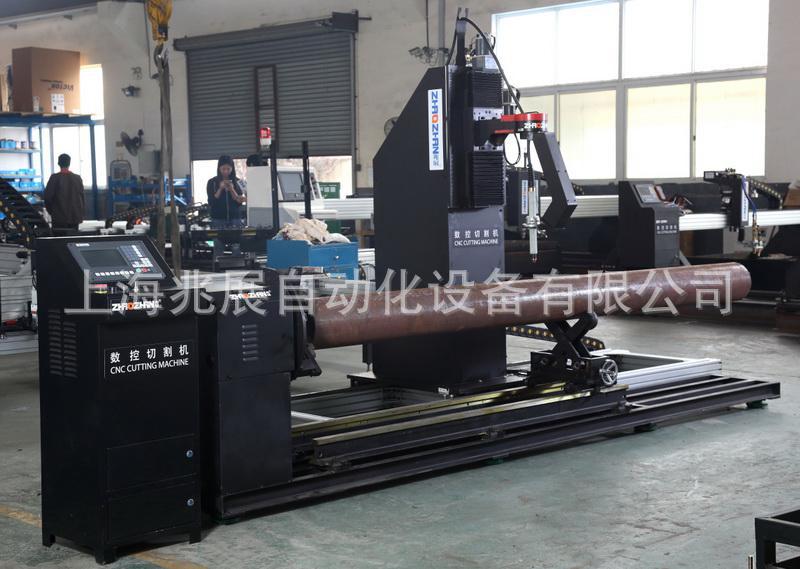

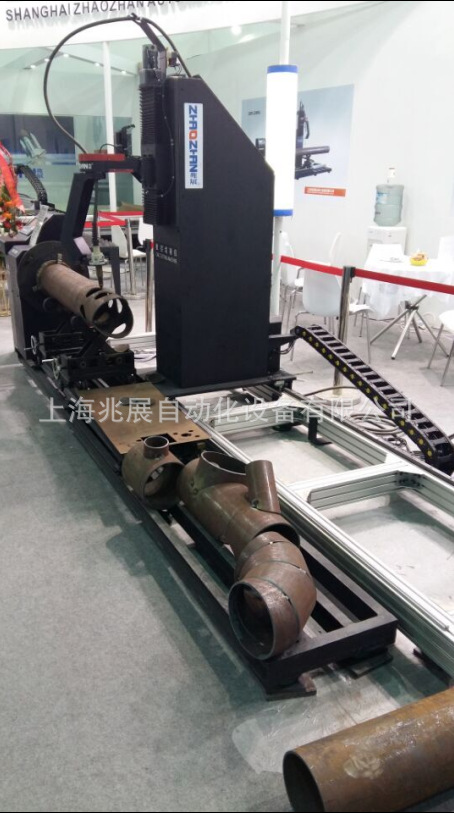

上海兆展自動化設備有限公司新款BEVEL-P系列多軸相貫線數控等離子切割機
