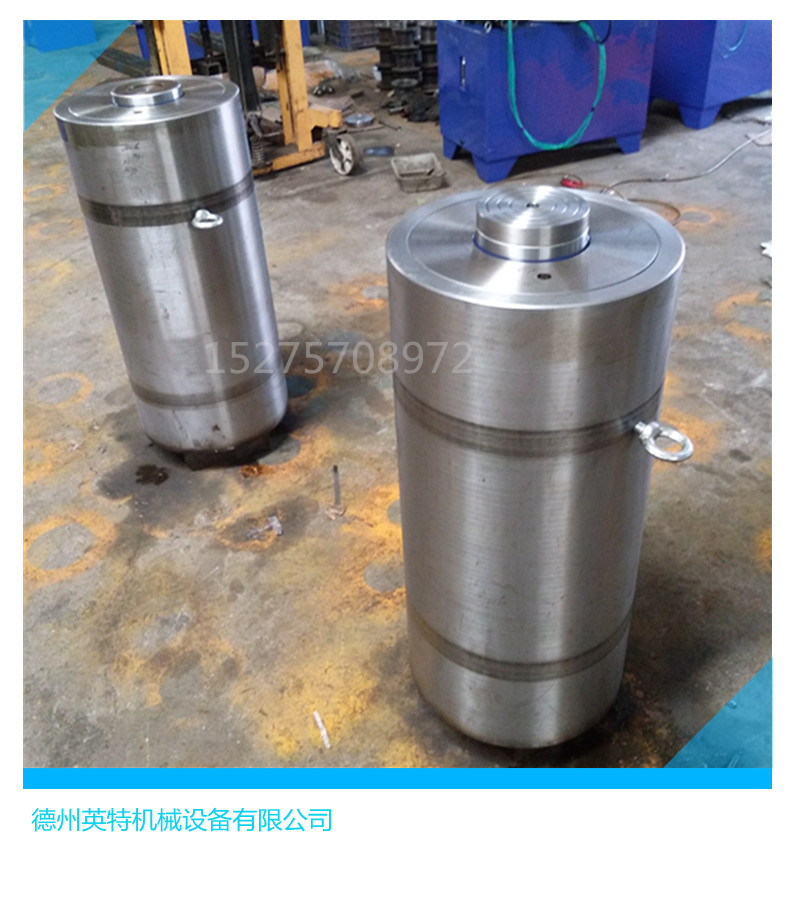

■同步控製的應用場合: ■橋梁頂升。隧道頂推(頂管); ■重型設備的安裝與調試; ■船舶業船體頂升、螺旋槳裝卸以及主機安裝; ■頂升建築物,平移現存的建築物; ■油井平臺的頂升與測量; ■同步壓機,水平負載移動等。 ■規格:一拖二、一拖四、一拖六、一拖八、一拖十、一拖十二、一拖十四、一拖十六等 ■千斤頂噸位:10t、20t、30t、50t、100t、150t、200t、320t、500t。 ■泵站:1.1Kw、1.5Kw、2.2Kw、4Kw、5.5Kw、7.5Kw、13Kw 二、基本參數:(表中參數可能因為改良而變更,恕不另行通知。) 噸位T | 行程 B-A mm | 本體高度 | 油缸外徑mm | 活塞桿直徑mm | 油缸內徑mm | 重量kg | 推薦泵站 | 50噸 DYG50-行程 為型號 | 100 | 225 | 140 | 70 | 100 | 35 | 50T-200T 可選配 0.55KW 0.75KW 1.5KW 3KW 4KW 5.5KW | 160 | 285 | 39 | 200 | 325 | 46 | 300 | 425 | 48 | 500 | 625 | 63 | 100噸 DYG100-行程 為型號 | 100 | 250 | 180 | 100 | 140 | 58 | 160 | 310 | 63 | 200 | 350 | 78 | 300 | 450 | 96 | 500 | 650 | 130 | 150噸 DYG150-行程 為型號 | 100 | 260 | 230 | 125 | 180 | 58 | 160 | 320 | 69 | 200 | 360 | 86 | 300 | 460 | 103 | 500 | 660 | 255 | 200噸 DYG200-行程 為型號 | 100 | 285 | 250 | 150 | 200 | 96 | 160 | 345 | 103 | 200 | 385 | 116 | 300 | 485 | 161 | 500 | 685 | 221 | 320噸 DYG320-行程 為型號 | 100 | 310 | 330 | 180 | 250 | 196 | 可選配 1.5KW 3KW 4KW 5.5KW | 160 | 370 | 240 | 200 | 410 | 258 | 300 | 510 | 311 | 500 | 710 | 456 | 400噸 DYG400-行程 為型號 | 100 | 355 | 380 | 200 | 290 | 198 | 可選配 3KW 4KW 5.5KW 7.5KW | 160 | 415 | 231 | 200 | 460 | 264 | 300 | 555 | 367 | 500 | 755 | 456 | 500噸 DYG500-行程 為型號 | 100 | 360 | 430 | 250 | 320 | 323 | 可選配 3KW 4KW 5.5KW 7.5KW | 160 | 420 | 330 | 200 | 460 | 420 | 300 | 560 | 581 | 500 | 760 | 599 | 630噸 DYG630-行程 為型號 | 100 | 417 | 500 | 280 | 360 | 560 | 可選配 4KW 5.5KW 7.5KW 11KW | 160 | 477 | 633 | 200 | 517 | 696 | 300 | 617 | 898 | 500 | 817 | 1250 | 800噸 DYG800-行程 為型號 | 100 | 488 | 560 | 300 | 400 | 896 | 可選配 7.5KW 11KW | 200 | 598 | 1040 | 300 | 698 | 1380 | 500 | 898 | 1520 | 1000噸 DYG1000-行程 為型號 | 100 | 530 | 650 | 360 | 500 | 1286 | 可選配 7.5KW 11KW | 200 | 630 | 1332 | 300 | 760 | 1663 |

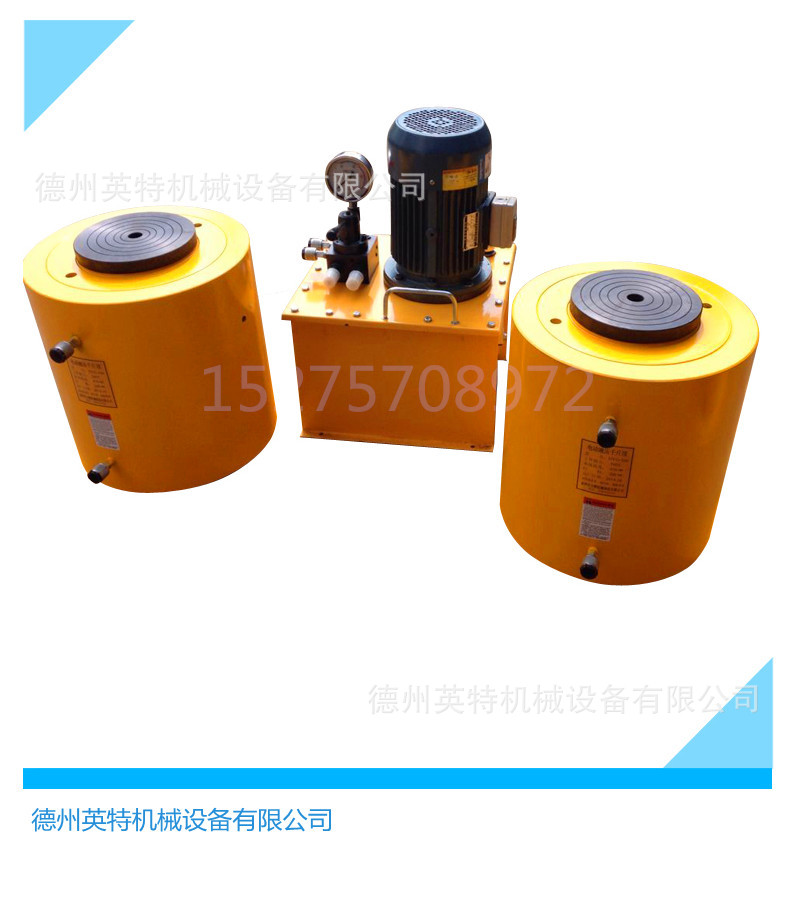

註:除以上規格之外,可根據客戶的要求特別定做。 ☆ 液壓泵站的選擇: 50噸以下的千斤頂建議選配手動液壓泵站, 50噸以上的千斤頂建議選配電動液壓泵站,詳情可參考以上表格。電動同步液壓千斤頂建議選配電動液壓泵站。 ☆ 電動液壓泵站的選用:根據千斤頂頂升速度的要求進行合理的選配,具體請查看相應的泵站參數。 建議選用大功率的液壓泵站,方便長時間操作使用。 三、使用方法: 1、如泵體的油量不足時,需先向泵中加入工作油(46#或32#液壓油)才能工作。 2、估計起重量,切忌超載使用。 3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地麵軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。 4、千斤頂將重物頂升後,應及時用堅韌的木材將重物支撐牢,禁止將千斤頂作為支撐物使用,以免負荷不均衡,產生傾倒之危險。 5、使用時先將手動泵的快速接頭與頂對接,然後選好位置,將油泵上的放油螺釘旋緊,即可工作。將放油螺釘旋松,油缸卸荷。 6、電動泵請參照電動使用說明書。 四、註意事項及常規保養 1.使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然後旋緊放油螺釘,即可繼續使用。 2.在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。 3.本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。 4.新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閒置的千斤頂,由於密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。 5.高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由於膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。 6.操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
五、使用維護註意事項: 1、本泵的工作介質為46#液壓油, 32#抗磨液壓油,也可用10#變壓器油,但不準隨意換用其他牌號的油液。 2、初次使用時,加滿油後,電機應為順時針方向轉動,必要時請打開電機防雨罩,看是否為正轉,並請點動電機數次,空轉幾分鐘,以便排出油路中的空氣。 3、油箱的液麵保持在油標的中心線以上,以防油泵吸空。加油時應用120目濾網濾去油中的雜質。經常使用時,每兩個月清洗一次濾油器,半年清洗一次油箱,同時更換新油。 4、正常工作油溫為20-70℃。油溫過高時應采取冷卻措施或者停泵,待油液充分冷卻後才能使用;油溫過低時不允許直接工作,需要采取加溫措施,可通過外加溫或低壓運轉來提高油溫。 5、電機啟動前,需將卸荷閥打開,以防電機過載。當系統為多換向閥多出口時,更應註意將卸荷閥打開,待油泵運轉正常後關閉卸荷閥,再扳動換向手柄切換油液的流動方向。 6、千斤頂不能超載使用,底座與被頂升的重物成垂直,並與支承墊固定牢靠(若垂直頂升不一定固定),在搬運及使用的過程中應避免接頭劇烈震動,搬運前旋緊手柄環螺釘,本產品不宜在腐蝕性環境中工作。 7、本泵出廠時調定的工作壓力不得任意提高。換向閥時一般操作力不超過100N,並應操作準確,因換向與軟管聯接方向不限,因此換向閥使用時應先熟悉換向位置。 8、高壓膠管出廠時進行過耐壓試驗,試驗壓力額定壓力的1.25倍,但長期使用時,由於膠質的老化,各處的損傷會造成膠管耐壓強度的降低,應註意定期檢查,使用頻繁者每半年檢查一次。檢查時用試壓泵加壓,當耐壓低於額定壓力的1.25倍即發生泄漏、凸起或爆破時就必須更換。高壓膠管使用時,應避免打折和出現急彎,操作者應註意不可離膠管太近,以免爆破甩起上人。用在固定場合,可用鋼管代替。 9、本泵每年檢修一次。全部零件用煤油清洗,註意保護各配件表麵,不得任意磕碰,裝配後,各運動件應靈活,無局部卡阻。 六、常見故障與排除方法: 故障 | 主要原因 | 排除方法 | 壓力不足 | 1、 安全閥調整值過低、錐閥卡死 2、 卸荷閥鋼球破損或閥座漏損 3、 接頭松動或密封件損壞造成漏損 4、 壓力表故障或阻尼堵塞造成壓力反應失真 | 1、 調整安全閥、檢修錐閥或閥座 2、 更換鋼球或修復(劃平)閥座 3、 緊固件接頭或更換密封件 4、 檢查壓力表檢修壓力表座 | 流量不足 | 1、 柱塞磨損間隙過大、柱塞或彈簧折斷 2、 各處漏損造成流量不足 3、 油溫過低造成吸油困難,油溫過高造成容積效率下降 4、 液位過低、油泵吸空 | 1、 更換柱塞或彈簧 2、 緊固接頭更換密封件 3、 控製油溫在20~70℃之間 4、 加油 |
| |
公司簡介:
德州英特機械設備有限公司廠從事超高壓力泵站、千斤頂、工具缸及液壓機具成套產品,工藝精湛、管理科學技術領先、服務精細,鑄就瞭卓越的產品,品種全、品質優、價格低。亦可專為廣大客戶提供各類液壓機械的定製生產業務,如有需要可聯系我們:
德州英特機械設備有限公司
聯 系 人:賀先生 (銷售部 經理)
電 話:0534-6029321
移動電話:15275708972
地 址:中國 山東 德州市德城區 新華街道辦事處七西工業園
