千斤頂,又稱鐵人,一種應用螺旋機製來架高重物的工具。最常用的是車用千斤頂。常用於修理汽車底盤或替換輪胎時使用。千斤頂通常以其能舉起的最大重量做標示(如1.5噸)。
千斤頂是一種起重高度小(小於1m)的最簡單的起重設備,用鋼性頂舉件作為工作裝置,通過頂部托座或底部托爪在行程內頂升重物的輕小起重設備。分機械式和液壓式兩種,千斤頂主要用於廠礦、交通運輸等部門作為車輛修理及其它起重、支撐等工作。其結構輕巧堅固、靈活可靠,一人即可攜帶和操作。千斤頂作為一種使用范圍廣泛的工具,采用瞭最優質的材料鑄造,保證瞭千斤頂的質量和使用壽命。
工作原理
千斤頂分為機械千斤頂和液壓千斤頂兩種,原理各有不同。從原理上來說,液壓千斤頂所基於的原理為帕斯卡原理,即:液體各處的壓強是一致的,這樣,在平衡的系統中,比較小的活塞上麵施加的壓力比較小,而大的活塞上施加的壓力也比較大,這樣能夠保持液體的靜止。所以通過液體的傳遞,可以得到不同端上的不同的壓力,這樣就可以達到一個變換的目的。我們所常見到的液壓千斤頂就是利用瞭這個原理來達到力的傳遞。機械千斤頂采用機械原理,以往復扳動手柄,拔爪即推動棘輪間隙回轉,小傘齒輪帶動大傘齒輪、使舉重螺桿旋轉,從而使升降套筒獲得起升或下降,而達到起重拉力的功能。但不如液壓千斤頂簡易。
靜壓力基本方程(p=p0+ρgh),盛放在密閉容器內的液體,其外加壓強p0發生變化時,隻要液體仍保持其原來的靜止狀態不變,液體中任一點的壓強均將發生同樣大小的變化。 這就是說,在密閉容器內,施加於靜止液體上的壓強將以等值同時傳到各點。這就是靜壓傳遞原理或稱帕斯卡原理。 帕斯卡定律是流體力學中,由於液體的流動性,封閉容器中的靜止流體的某一部分發生的壓強變化,將大小不變地向各個方向傳遞。帕斯卡首先闡述瞭此定律。壓強等於作用壓力除以受力麵積。根據帕斯卡定律,在水力系統中的一個活塞上施加一定的壓強,必將在另一個活塞上產生相同的壓強增量。如果第二個活塞的麵積是第一個活塞的麵積的10倍,那麼作用於第二個活塞上的力將增大為第一個活塞的10倍,而兩個活塞上的壓強仍然相等。 這一定律是法國數學傢、物理學傢、哲學傢佈萊士·帕斯卡首先提出的。這個定律在生產技術中有很重要的應用,液壓機就是帕斯卡原理的實例。它具有多種用途,如液壓製動等。帕斯卡還發現靜止流體中任一點的壓強各向相等,即該點在通過它的所有平麵上的壓強都相等。這一事實也稱作帕斯卡原理。
可用公式表示為: P1=P2即F1÷S1=F2÷S2
千斤頂類型分為十種:
分離式液壓千斤頂
超薄型液壓千斤頂
單作用薄型千斤頂
中空式液壓千斤頂
自鎖式液壓千斤頂
立臥兩用千斤頂
立式油壓千斤頂
螺旋式千斤頂
臥式液壓千斤頂
雙節液壓千斤頂
按其它方式分
可分類為分離式千斤頂,臥式千斤頂,爪式千斤頂,同步千斤頂,一體式千斤頂,電動千斤頂,薄型千斤頂等!
1、爪式千斤頂是用剛性頂舉件作為工作裝置,通過頂部托座或底部托爪在小行程內頂升重物的輕小起重設備。此千斤頂在一般千斤頂無法配合頂重物高度時使用,搖桿可270度旋轉,到達高度極限時會自動回油。使用時請用管柄先將液壓閥螺栓旋緊,再將手動泵上、下動作,千斤頂既可升起,如要放下時,請將液壓閥螺栓慢慢放松即可下降,本千斤頂無重力狀態下無法自動下降。頂部荷重量是爪部荷重量的2倍,假如高度許可,盡量使用上方位置。
2、臥式千斤頂:本頂是各類汽車修理必備的舉高設備,取代原始的地溝、地槽。具有使用安全移動方便。噸位:10T、15T、20T 舉升高度:1.2m、1.6m 電機功率:Y905-411KW33
3、單動式千斤頂
單動式千斤頂起重量:5T-150T。起重高度:6-64mm。最大工作壓力:70MPa。單動式千斤頂產品優點:體積小、自重量輕、攜帶方便、起重量大、操作簡單。單動式千斤頂采用優質合金鋼製造,經久耐用,產品表麵為烤漆處理使耐腐蝕能力更強,此產品所有型號均配有快速接頭與防塵帽,可減少污染延長千斤頂的使用壽命,此類千斤頂還配有彈簧復位功能。單動式千斤頂適用於狹小的工作空間,產品廣泛用於鋼鐵製造,造船,電力,石油,化工,鐵路,礦山,橋梁,機械等行業中。
4、電動分離式千斤頂
(一)電動分離式千斤頂的使用方法
1、如泵體的油量不足時,需先向泵中加入工作油(10#機油)才能工作。
2、估計起重物品重量,切忌超載使用。
3、確定起重物的重心,選擇千斤頂著力點,同時必須考慮到地麵軟硬程度是否墊以堅韌的木材,以免起重時產生傾倒之危險。
4、千斤頂將重物頂升後,應及時用堅韌的木材將重物支撐牢,以免負荷不均衡,產生傾倒之危險。
(二)電動分離式千斤頂的註意事項
a)使用時如出現空打現象,可先放松泵體上的放油螺釘,將泵體垂直起來頭向下空打幾下,然後旋緊放油螺釘,即可繼續使用。
b)在有載荷時,切忌將快速接頭卸下,以免發生事故及損壞機件。
c)本機是用油為介質,必須做好油及本機具的保養工作,以免淤塞或漏油,影響使用效果。
d)新的或久置的油壓千斤頂,因油缸內存有較多空氣,開始使用時,活塞桿可能出現微小的突跳現象,可將油壓千斤頂空載往復運動2-3次,以排除腔內的空氣。長期閒置的千斤頂,由於密封件長期不工作而造成密封件的硬化,從而影響油壓千斤頂的使用壽命,所以油壓千斤頂在不用時,每月要將油壓千斤頂空載往復運動2-3次。
5 、高壓油管出廠時經過105Mpa(1050Kgf/cm2)試驗。但由於膠管容易老化,故用戶需經常檢查,一般為六個月,頻繁用者為三個月。檢查時用87.5Mpa(875Kgf/cm2)試壓,如有爆破、凸起,滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范,用戶要根據使用情況定期檢查和保養。
5.薄型千斤頂
薄型千斤頂是屬於分離式液壓千斤頂一種,體積更小,並可產生更大的工作能力,特別在空間位置狹窄的
地方使用,且具有輕便靈活、頂力大等功能,本產品廣泛適用於電力、化工、鋼鐵、橋梁、機械等企業,並發揮其無窮動力。薄型千斤頂起重量:5T-150T。起重高度:6-64mm。最大工作壓力:70MPa。
詳細信息:液壓千斤頂,作為液壓缸的一種,用以起重,頂升為主。是雙作用液壓缸,具有輸出力大、重量輕、可在任意空間位置下、遠距離使用的特點。配以本公司的超高壓油泵可實現頂、拉、壓、擠、推等多種作業,廣泛用於地基檢測、交通、鐵路、橋梁、地鐵、建築、廠礦等各行各業。
|

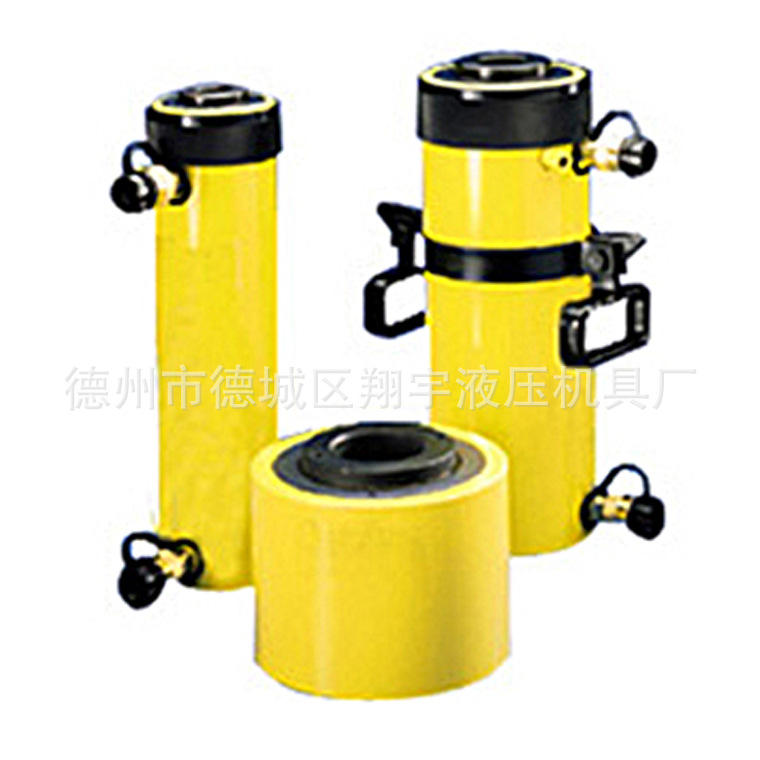

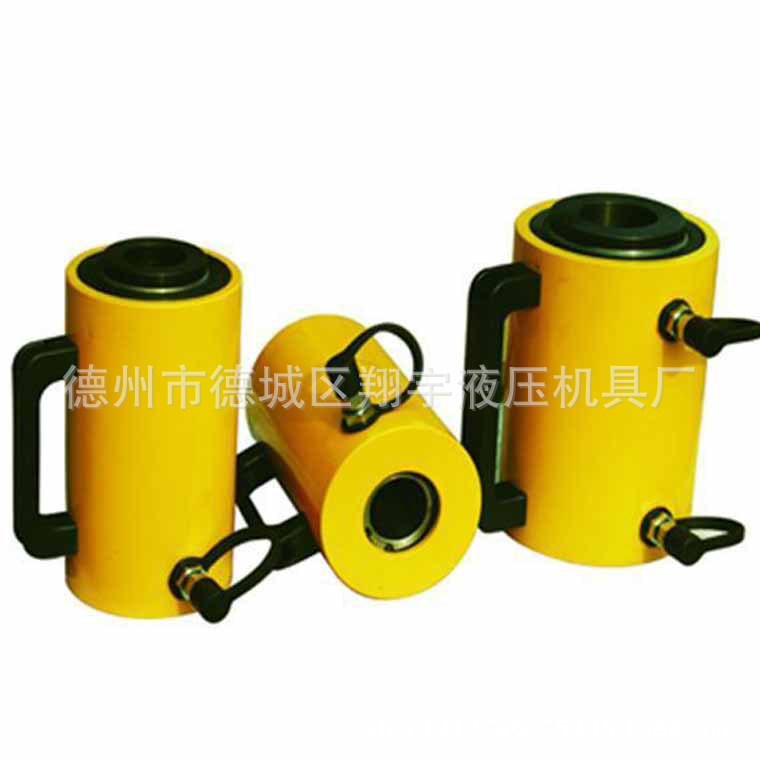

RRH雙作用空心柱塞千斤頂(中空式液壓缸、雙動式空心千斤頂、空心千斤頂、雙向空心柱塞千斤頂、張拉千斤頂)
RRH系列空心千斤頂:本頂不但具有普通千斤頂的一切功能,而且具有拉伸功能,並供鋼纜、電纜、軸類通過使用。空心柱塞雙作用液壓缸允許推力和拉力,可快速回程。
技術參數:
使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定,切忌超高超載,否則當起重高度或起重噸位超過規定時,油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時,需先向泵中加入應為經充分過濾後的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中,合理選擇千斤頂的著力點,底麵要墊平,同時要考慮到地麵軟硬條件,是否要襯墊堅韌的木材,放置是否平穩,以免負重下陷或傾斜。
6、千斤頂將重物頂升後,應及時用支撐物將重物支撐牢固,禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用 CLL自鎖式千斤頂
7、如需幾隻千斤頂同時起重時,除應正確安放千斤頂外,應使用多頂分流閥,且每臺千斤頂的負荷應均衡,註意保持起升速度同步。還必須考慮因重量不勻地麵可能下陷的情況,防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接,然後選好位置,將油泵上的放油螺釘旋緊,即可工作。欲使活塞桿下降,將手動油泵手輪按逆時針方向微微旋松,油缸卸荷,活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構,起重完後,即可快速取出,但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿,腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
德州翔宇液壓機具廠生產手動泵、電動油泵、工具缸及液壓機具成套產品,工藝精湛、管理科學、技術領先、服務精細,鑄就卓越產品。
德州翔宇液壓機具廠產品具有體積小、重量輕、結構緊湊、操作簡單等特點。可在原油路上增加各種液壓元件。如:電磁換向閥、壓力繼電器、遙控開關、液壓鎖緊可在額定壓力內滿足任何工作的需要。產品結構精良、設計先進的特點,符合外形美觀,實用價廉的要求,公司產品各項指標均達到ISO9002國際質量體系標準,不懈追求卓越的品質。
產品用途:可直接對壓力容器進行壓力測試。配備常用工具可以進行起重、彎曲、校直、擠壓、剪切、鉚焊、頂升、拉伸、拆裝、沖孔、建築鋼筋擠壓連接,橋梁,工程機構等各種作業。
德州翔宇液壓機具廠特設專職售後服務部,凡本處產品一律實行終身跟蹤服務,三包期內免費服務。同時為您提供各種品牌種類的液奪機具維護、保養,給用戶之所給,想用戶之所想,是我們的思想。
