此款雙量程機表具有模擬量輸出，可連接至分析機或者記錄機
·其精度較高，滿足2類標準(ANSI S1.4-1983IEC 60651、EN 60651)要求
·具有高低測量量程
·具有最大值保持功能和復位按鈕
·內置校準檢查(94dB)
·配有現場用的三腳架（可選TR100三腳架—單獨出售），傳聲器擋風板、9V電池和便攜箱

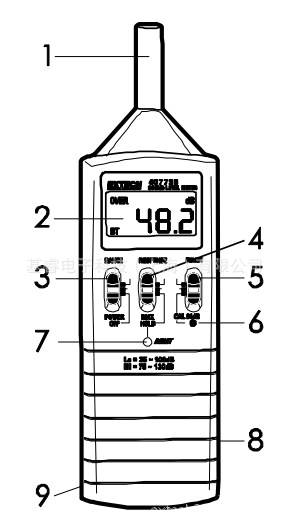

1. 麥克風
2. LCD 顯示屏
3. POWER OFF（電源關閉）和 RANGE（量程）選擇開關
4. RESPONSE（響應）和 HOLD（保持）選擇開關
5. A/C 加權和校準按鈕
6. 94dB 校準螺釘
7. 重置鍵（重置最大保持讀數值）
8. AC/DC 模擬輸出 3.5mm 耳機插孔
9. 電池倉和三腳架位於機表背部

快速使用指南
1.將量程開關撥至 LO 或 HI 位置以開啟機表。機表將會開始顯示聲壓級讀數。如果 LCD 顯示屏沒有顯示，請檢查電池是否有電。
2.將機表放在三腳架上或手持機表，讓麥克風麵向待測聲源。註意：三腳架位於機表背部。
3.查看聲級計 LCD 顯示屏上的測量值。‘OVER’字符表示聲壓級測量值超出量程。如果處在超量程狀態下，則選擇另一個量程。
‘A’與‘C’頻率加權
使用 FUNCT（功能）開關選擇‘A’或‘C’頻率加權。使用‘A’加權使機表模擬人耳的反應（人耳會增大和削減位於整段頻譜的定點處的聲壓級）。‘A’加權通常用於環境測量、OSHA 常規測試、執法以及工作場所設計。對於平坦響應測量（沒有增大或削減整段頻譜）選擇‘C’加權。‘C’加權適用於機械、電動機、泵、發動機等的操作維護和分析。
FAST（快速）與 SLOW（慢速）響應時間
使用 RESPonSE 開關選擇 FAST（125ms）或 SLOW（1 秒）響應時間。將來應用（及指令和標準）決定響應時間的選擇。例如，對於最需要聽覺保護的應用或 OSHA 相關測試使用快速模式和‘A’加權。
MAX HOLD（最大值保持）
在此模式下，隻有在檢測到比當前顯示屏上的讀數更高的值，聲級計才會更新 LCD 上的顯示。使用RESPonSE 開關選擇 MAX HOLD.LCD 在此模式下會顯示‘MAX HOLD’字符。按下 RESET 按鈕重置MAX HOLD 讀數。
模擬輸出
此機表內置 AC 和 DC 模擬輸出功能，可與圖表記錄器、數據記錄機等一起使用。AC 輸出為每量程0.65Vrms（滿量程值），而 DC 輸出為每量程 10mV/dB.3.5mm 輸出插孔位於機表右側。使用下圖所示的立體聲微型插頭將機表連接到數據記錄機或其他記錄器。
1. 空心軸：接地
2. 環：DC 輸出
3. 尖：AC 輸出
校準檢查
內部檢查
此機表具有內置校準調整功能。校準電位器位於 FUNCT 開關下麵的前麵板。將 FUNCT 開關拔至 F、Hi、A 和 CAL 94dB 位置並將電位器調整到顯示準確的 94dB.關於使用外部聲級校準器進行校準，請參閱隨附的校準器說明書。
外部校準
將外部聲級校準器（在 94.0dB 時頻率為 1kHz）固定在其正對著麥克風的位置上。
將機表設置在 F、Hi 和 A 位置並將電位器精確調整到 94.0dB.
對於內部和外部設置，如果兩者中的一項超過另一項達 1.5dB,那麼必需對機表進行內部校準。聯系Extech
