    FTXJ-1型鐵路隧道限界檢測機,低價銷售
    商品代碼: 5096577
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明



    FTXJ-1型鐵路隧道限界檢測機

    鐵路隧道限界檢測機采用高精度的角度編碼器和激光測距機,利用無合作目標激光測距技術和精密測角技術,將極座標測量方法與計算機技術緊密結合,配合專業處理軟件,可快速獲得隧道封閉空間內部輪廓曲線,實時顯示隧道限界檢測數據。

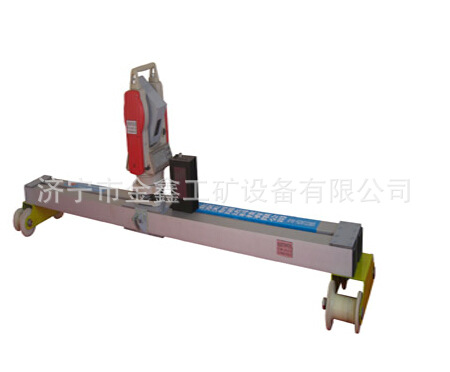

    整個測量裝置固定於承載小車上,承載小車在兩根軌道上行走,小車平臺利用調節機構與軌道中線重合。由測量機器進行控製、數據采集、數據計算、數據分析及界限判斷。
    數據處理軟件可以分析得到線路的各個高度上的綜合最小斷麵尺寸,從而輔助分析指定車型通過橋梁、隧道、站臺等限界控製點的情形,分析軌道交通中隧道的限界使用和變化情況,為鐵路運輸大件超限貨物的運輸安全提供有力的手段,為城市軌道交通隧道的安全監測提供必要的檢查工具。
    現場實測數據表明,經過多年的軌道養護和隧道維修,實際隧道斷麵與原設計斷麵發生瞭較大的變化。應用激光掃描檢測技術,能夠及時準確地檢測限界狀況,瞭解線路、站臺、橋梁、跨線橋和隧道的實際狀態和變化情況,從而保障軌道交通運輸的安全。
    本機器主要用於對隧道、橋梁、跨線橋、車站附屬物等限界進行精確測量、可直觀顯示測量物圖形,給出各點座標值並自動判斷是否超限。與計算機通訊可自動生成限界報表。
    產品功能及特點:
    本機器采用高精度的角度編碼器和測距機, 使得機器的基本性能有可靠保證;
    整機集測量控製與一體,結構緊湊,測量精度高,速度快。
    高精度角度控製,保證測量結果精確無誤;
    全方位角度可手動調整或自動調整隨意定位;
    真正高速精確檢測,無需電腦後處理即可編輯處理斷麵數據。
    主機使用彩色大觸摸屏 操作簡單方便 存儲方式多樣,存儲容量大 。
    具備防塵、防潮、抗煙等特點、 可靠性強;
    主要技術指標:
    檢測距離:0.2~100m;
    限界測量精度: ±1mm ;
    測量速度:小於2分鐘;
    檢測方位角:30°~330°;
    分辨率:≤2mm;
    量程測量精度:優於1‰;
    角度分辨率:0.01°;
    角度精度:2秒;
    裡程定位精度:1‰
    對中方式:激光對中;
    軟件環境:Windows XP
    存儲容量:主機儲存大於15000組,
    擴展(存儲卡):4G;
    連續工作時間:單塊電池6小時
    使用環境:-40~+50
    數據傳輸方式:USB。
