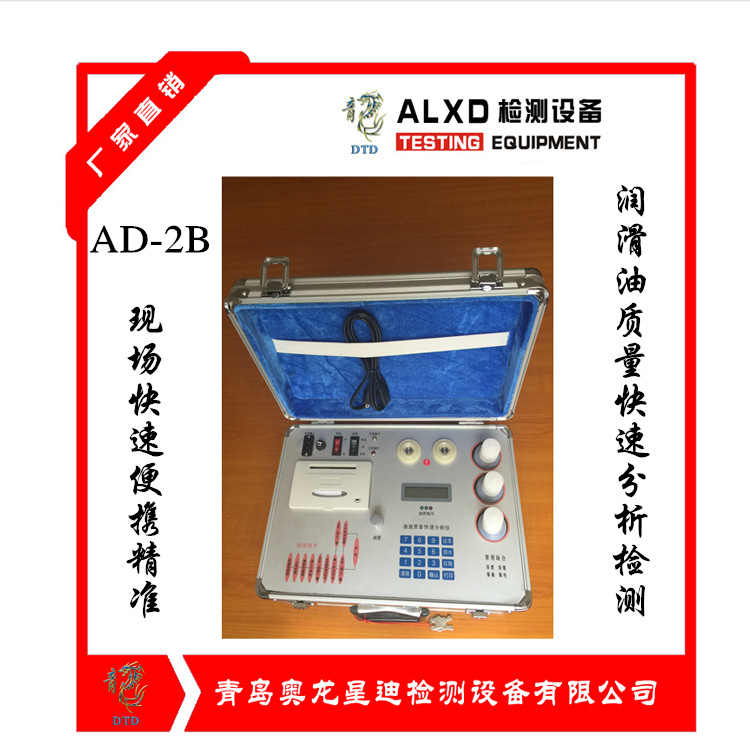

AD2B型潤滑油檢測機

便攜式快速準確現場

潤滑油質量分析檢測機

AD-2B型油質快速分析機

AD-2Bmodel of speedy analyzer on oil quality

產品大體概況和優勢分析

◆技術創新

（1）雙路傳感技術 此系列產品在電路上采用對稱的雙路傳感技術，屬國內外首創。機器通過檢測油液介電常數的變化來確定油液的變質程度，判斷被測油液是否可以繼續使用，改變瞭傳統的“按期換油”，實現瞭科學的“按質換油”。

（2）單片計算機技術 智能化油質分析機通過采用采用單片機技術、應用模塊化設計思想，組成瞭若乾主程序和若乾子程序的軟件系統。

◆產品優勢

與國內外同類產品相比，我們的優勢在於：

（1）采用的雙路傳感技術屬於國內外首創並獲國傢發明專利，能自動補償平衡環境變化的不良影響，避免瞭檢測數據的失真，保證瞭測試的穩定性。相比之下，市場上的同類產品多為傳統的單路傳感技術，對於環境變化對檢測數據的不良影響的自動補償平衡效果較差。

（2）將非線性失真降低瞭15%，大大提高瞭測試精度；

（3）靈敏度提高瞭兩倍多，可檢測低污染度的液壓油和液力傳動油；

（4）設有“0”點誤差自動消除功能，一方麵保證瞭測試精度，一方麵給操作人員調零提供瞭方便；

（5）傳感電路中采用瞭程控技術，最大限度降低瞭高頻電場對被測油品的電離作用，從而降低瞭測試誤差；

（6）體積小、重量輕、便於攜帶、操作方便、快捷準確、適合於野外作業。由於在結構上采用瞭一體化設計，所以在檢測功能、穩定性、可靠性及操作使用等方麵都上升瞭一個新的高度。

◆適用領域

油田、港口、運輸、礦山、電力、冶金、化工、紡織、工程機械、航空航天航海等。

AD-2B型油質快速分析機

AD-2 B type rapid oil quality analyzer

AD系列油液質量快速分析機產品概述

潤滑油液質量檢測是企業“保護設備、節約能源”的一個重大問題，也是企業履行“節能減排、環境保護”的社會責任的一大難題。青島奧龍星迪檢測設備有限公司研發生產的AD系列油液質量快速分析機是典型的節能環保產品，可廣泛應用於：油田、石化、港口、運輸、礦山、機械、冶金、電力、紡織、科研、軍隊等行業和領域。隻要有機械設備的地方，隻要有潤滑管理的問題，AD系列油液質量快速分析機均能發揮其“按質換油、科學潤滑、保護設備、節約能源、延長設備使用壽命、降低企業生產成本、提高社會與經濟雙重效益”的核心科學價值。

    AD-2B型智能型油液質量快速檢測機是AD-2型智能型油液質量快速檢測機的升級產品。AD-2B型與AD-2型檢測機雖然功能一樣，外觀一樣，但AD-2B型操作軟件由A級升到B級，使采樣速度提高2倍，抗乾擾性能提升，測試精確性更高，同時傳感器選用“黑珍珠”，使得靈敏度更高，穩定性更好，耐腐蝕能力更強。

AD-2B型油液質量快速分析機產品介紹

AD-2B型（智能型）油液質量快速分析機於2004年初研製成功，2004年10月獲國傢實用新型專利，2007年7月獲國傢發明專利。

AD-2B型油液質量快速分析機其技術含量和應用功能在國內外處於領先地位，如采用瞭精確的程控測量技術，大大減輕瞭油液（介質）的電離程度，保證瞭測試精度；引入瞭隔離技術，易於準確標定靈敏度，提高檢測穩定性；溫度補償功能，自動調節適應環境溫度；水分檢測功能，可檢測油液中的水分含量；打印功能，可將檢測結果打印保存等。自2004年麵市以來，大大推動瞭企業的潤滑檢測工作。

主要檢測項目

n 潤滑油液的綜合污染度

n 潤滑油液中的水分含量

n 大於65μm的金屬磨屑

n 輕質油對潤滑油液的影響

主要檢測程序

開機→上電自檢→擦拭傳感器→滴入乾凈油→點擊讀零鍵→右邊傳感器換為臟油→鍵入臟油序號→點擊測水鍵和確定鍵→關機。

主要技術指標

n 測試范圍：±100.0數位

n 環境溫度：－20℃—+50℃

n 重復性誤差：絕對均值≤︱±3%︱

n 整機功耗：≤8W

n 電源：交流電：市電~220V/50HZ；直流電：9V可充電鎳氫電池

尺寸及重量

n 尺寸（長×寬×高）：350mm×245mm×165mm

n 重量：≤4.5kg

功能和優點

n 自檢功能：每次開機時機器先自檢，檢測機器工作是否正常；

n 可檢測目前油品市場上上千種潤滑油的污染度；

n 可檢測無油液編號的任何一種潤滑油；

n 可檢測新購油品的污染度，初判新購油品的好壞；

n 可檢測油品中的水分含量，檢測完畢時有音響提示；

n 檢測結果除顯示數據外，能自動將潤滑油液質量分為：報廢、堪用、良好三種不同污染類型，並有對應指示燈指示；

n 配有打印系統,可打印檢測結果；

n 三種顯示測試結果方式：液晶讀數、指示燈指示、打印保存；

n 具有監視、警示誤操作功能：如果操作錯誤，機器會發出警示聲，應重新操作；

n 采用單片機技術；

n 采用軍品級及工業級元器件，提高整機精度、穩定性和可靠性；

n 存儲有300餘種油品的報廢參考值可供查詢；

n 供電方式：交、直流兩用，有無市電情況下均可工作，方便野外現場工作；

n 增加可充電電源系統，方便用戶反復使用；

n 容易調零，檢測時無須精確調零，具有“O”點誤差自動清除功能；

n 操作簡便，測試速度快，全中文標識，適於各層次人員使用；

n 結構一體化，美觀大方、耐用便攜、使用更方便；

技術創新點

n 首創雙路傳感、溫度自動補償，提高瞭機表的穩定性；

n 傳感器芯片采用鎳金合金製作，抗磨抗腐蝕能力強；

n 傳感器芯片的基板采用聚四氟乙烯新材料，大大提高瞭絕緣電阻，有利地提高機器的靈敏度；

n 采用程控電路技術，大大縮小樣油（介質）電離誤差，提高瞭測試精度；

n 引入隔離電路技術，使調“0”與調“靈敏度”互不乾擾，易於準確標定靈敏度，提高機器的測試穩定性；

n 設置瞭強化的抗乾擾電路，提高瞭抗乾擾性能，使測試數據準確可靠；

n 選用高精度低漂移的元器件（軍品級及工業級）；

操作方法

1   首先將機器放置水平，打開機箱；

2   從箱內取出電源連接線，將一端插入機器麵板左上角的“市電輸入”插座內，將另一端插入220V市電（註：若“選擇開關”選擇“電池” 供電方式，則此步可以省略。）；

3   將“市電開關”置於“開”的位置，“市電開關”內紅色指示燈亮，表示市電接通，“充電指示燈”發紅光或綠光。若“充電指示燈”發紅光表示電池處於充電狀態，必須將“選擇開關”置於“市電”工作，以便機器既可進行正常檢測，又可同時給電池充電；若“充電指示燈”發綠光表示電池電量飽滿，“選擇開關”置於“電池”或“市電”工作均可（註：若“選擇開關”選擇“電池”供電方式，則“市電開關”應置於“關”的位置。）；

4   “選擇開關”置於“市電”或“電池”工作時，紅色“工作指示燈”亮，機器都先進行系統自檢：首先顯示“負號”和“小數點”，然後有一個“8”字自左向右掃描，隨後液晶屏顯示“000.0”，表示系統自檢完畢；

5   給左右兩個傳感器滴入石油醚，用脫脂棉擦拭乾凈；

6   傳感器擦拭乾凈後，向兩個傳感器分別滴入同型號等量的乾凈油液，待油液完全佈滿傳感器底部時，點擊“讀零”鍵，若隻發出一次短促警示音，液晶屏顯示“000.0”，則表示傳感器電路不平衡度符合規定值，調零完畢；若發出連續短促警示音，調節“調零”旋鈕至警示音消失，再連續點擊“讀零”鍵2-3次，確保液晶屏顯示“000.0”，調零完畢（註：操作過程中，如出現關機、斷電等情況，必須重新加入乾凈油液調零）；

7   將右傳感器內的乾凈油液用石油醚擦拭乾凈，然後註入同型號等量被測油液；

8   用鍵盤輸入被測油液的編號（三位數）。若發現輸入號有錯，點擊“清除”鍵，重新輸入編號。若用戶要檢測的油液在分類表中沒有，可采用十大類油液中的公用通道編號（每大類的類別號後加“00”），如：液壓油類別號為“0”，後加“00”，即輸入編號“000”；柴油機油類別號為“2”，後加“00”，即輸入編號“200”；導軌油類別號為“9”，後加“00”，即輸入編號“900”……依次類推，進行檢測；

9   若要檢測油液的綜合污染度執行9.1；若要檢測油液中的水分含量執行9.2；若既要檢測油液的綜合污染度又要檢測油液中的水分含量，則先執行9.1，然後重新輸入被測油液編號，再執行9.2；

9.1          點擊“確認”鍵，機器進入檢測程序，顯示檢測數據和油質的等級；“1”表示良好，同時油質指示燈綠燈亮；“2”表示堪用，同時油質指示燈黃燈亮；“3”表示報廢；同時油質指示燈紅燈亮；

9.2          點擊“測水”鍵，機器對被測油液測試2分鐘後顯示檢測結果，並發出三聲警示音，表示測試完畢；

10 打印：若要打印檢測結果，應將日期輸入。如2006年3月24日，輸入年的二位數“06”，點擊一次“日期”鍵；然後輸入月的二位數“03”，再點擊一次“日期”鍵；最後輸入日的二位數“24”，再點擊一次“日期”鍵；接著點擊“打印”鍵，打印出檢測結果；

11 用石油醚擦乾凈傳感器，以備下次使用；

12 關機：測試完畢將“選擇開關”置於水平（“關”的位置），整機斷電，紅色“工作指示燈”熄滅。此時若“充電指示燈”為綠色，即可將“市電開關”斷開（“關”的位置），拔掉電源線並收藏；若“充電指示燈”為紅色，說明電池還在充電，則“市電開關”不應關斷；若急需關機，下次使用時必須在有市電的場合工作；

13 最後，合上機箱，收好機器，以備再用。

檢測結果的顯示

機器進入油液檢測程序後，顯示屏首先顯示油液污染程度的數值（如帶有負號為負值），該數值停留約三秒鐘後消失，然後顯示檢測結果：顯示屏左端顯示油液編號；右端顯示被檢油樣的三種可能的檢測結果：良好、堪用、報廢。

顯示“1”（同時麵板上綠燈亮）—— 表示油品良好，設備正常；

顯示“2”（同時麵板上黃燈亮）—— 表示油品堪用，表明油品還能用，但要註意縮短跟蹤時間，檢測周期；

顯示“3”（同時麵板上紅燈亮）—— 表示油品報廢，表明油品污染不能使用。這時檢測人可再對該油液檢測兩次，參考《污染類型表》，則可判斷油液是正常變質還是非正常污染。

1. 1.         第一類污染：檢測三次後，結果均超過報廢數值，且數值穩定正偏，則表明該油品屬於正常污染，因油品使用過程中會出現粘度、閃點、酸值、堿值、雜質等指標的變化，這些指標的變化由綜合污染度表現出來。
2. 2.         第二類污染：檢測三次後，結果是不斷正向漂移（正向增大），且已超過報廢數值，則表明該油品屬非正常污染。此類結果表明：油品中有水分或金屬磨粒。
3. 3.         第三類污染：檢測三次後，結果均是穩定負值，則表明該油品屬於非正常污染。此類結果表明：油品中有輕質油（汽油、柴油）存在。

使用註意事項

n  測試時，機器放平，切勿振動，保證測試精度。

n  清潔油腔時，不能用硬物碰撞底部，以免損壞傳感器。

n  通常情況下，不用丙酮擦拭油腔。

n  該機器請勿在雨、雪、霧及易燃、易爆、強磁、強電等環境中使用。

n  麵板上的紅色帖膜﹗，且勿打開，以免損壞機器。

n  本機器可交、直流兩用，用戶可根據實際情況選用。

n  機內電池為鎳氫可充電電池，更換時必須用鎳氫可充電電池，若更換有困難，請寄本公司維修。

n  檢測結束後，一定要關掉主機電源開關，拔掉插入主機的外接電源插頭，防止主機內電池跑電。

n  機器在較長時間內（通常為一個月內）不使用，應在交流電情況下給電池充電4至5小時，以防止電池因自放電導致電壓過低，損壞電池。

常見故障及其排除

n 當機器空載（沒有加油）無法調零時，說明油腔底部溝道中有金屬物將傳感器短路，隻要用石油醚認真擦洗即可排除。

n 當兩個油腔加入新油後無法完成調零時，即左右偏差遠遠超出傳感器電路不平衡度（B）的規定值，說明油中所含金屬磨粒已將傳感器短路，若左偏負值很大，則擦凈左邊的油液，重新加入新油完成調零設置，反之亦然。

n 若測試臟油時，污染度指標很高（超過報廢參考值幾倍以上），說明臟油中所含金屬磨粒已將傳感器短路，此時應擦掉臟油重新加入臟油測試。

n 油液報廢參考指標詳見“部分潤滑油品報廢參考值”表。

n 機器空載時，若“選擇開關”選擇“電池” 供電方式，讀數不斷變小，說明電池低效，可考慮充電或更換電池，有困難時，請與本公司聯系。

特別聲明

本資料盡可能做到全麵、詳實，若資料內信息有與實物不符，以實物為準。青島奧龍星迪檢測設備有限公司對資料內信息保留修改而不另行通知的權利。

未經本公司之明確批準，任何機構或個人不得擅自使用或更改青島奧龍星迪檢測設備有限公司著作產權之任何部分或全部，違者，將被追究法律責任。
