光學合像水平機
1、 用途:
光學合像水平機,廣泛應用於測量平麵和圓柱麵對水平方向的傾斜度,以及機床與光學機械機器的導軌或基座等的平直度,直線度和設備安裝位置的正確性。
2、產品介紹:

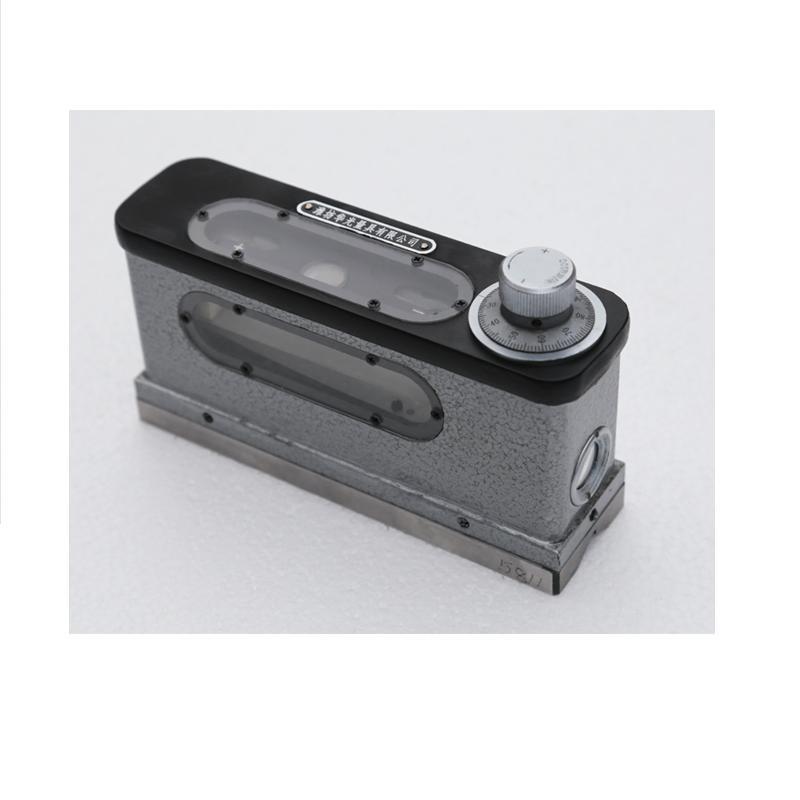

合象水平機主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平麵和V形工作麵的底
座等主要部件組成。合象水平機是利用棱鏡將水準器中的氣汽象符合放大,來提高讀數的精確度,利用杠
桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時,就可精確的在合象
機中讀出。(在合象水平機中水準器主要是起指零的作用。)
3、光學合像水平機使用方法:
測量時將水平機穩置在被測件表麵上(兩者均需擦拭乾凈),等氣泡景象完全符合後可進行讀數。讀數時
毫米值從刻度板讀得,忽米值從刻度盤讀得,二部分之和即為讀數。。讀數的正負由圓刻度盤的旋向決定
(在圓刻度盤上已有“+”“-”標記)。
4、規格型號:
規格(mm) | 測量范圍(mm) | 分度值(mm/m) |
165*47 | 0-10 | 0.01 |

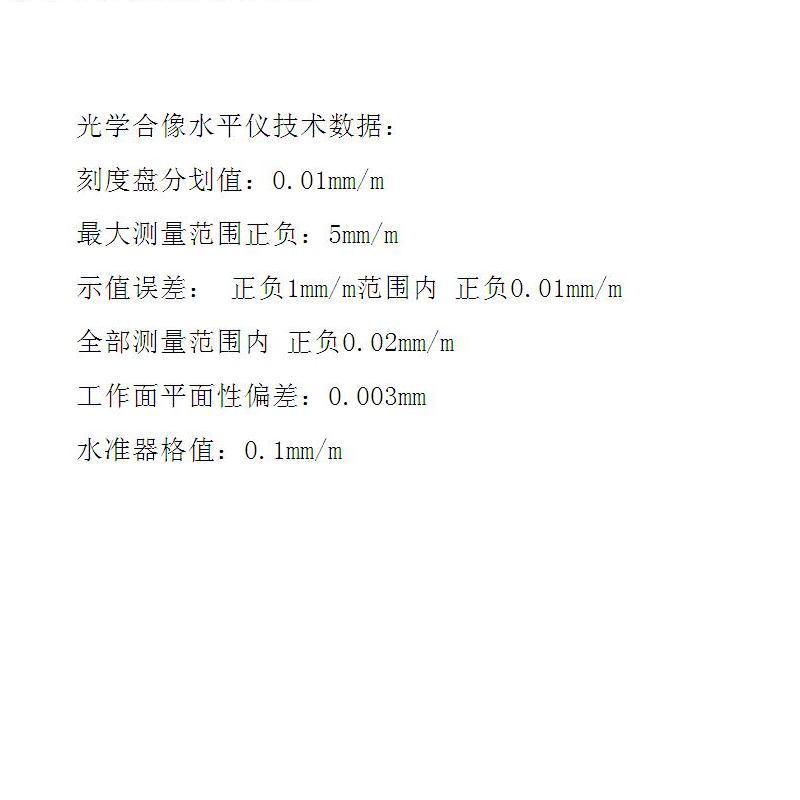

5、技術參數
項目 | 參數 |
刻度分劃值 | 0.01毫米/米 |
最大測量范圍 | 0~10毫米/米 |
示值誤差 | ±1毫米/米范圍內:±0.01毫米/米;全部測量范圍內:±0.02毫米/米 |
工作麵平麵性偏差 | 0.003毫米 |
水準器格值 | 0.1毫米/米 |
