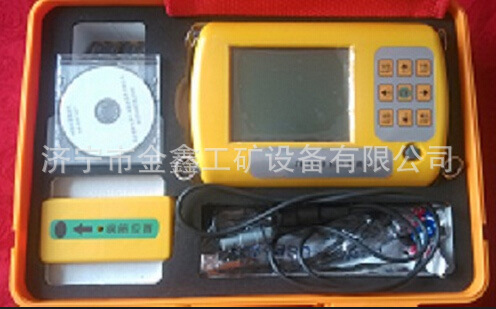

JY-8S鋼筋位置測定機

該機器可用於現有鋼筋混凝土工程及新建鋼筋混凝土結構施工質量的檢驗，即能測定鋼筋的位置、走向及分佈情況，已知鋼筋直徑檢測保護層厚度，未知鋼筋直徑同時估測鋼筋的直徑和保護層厚度；又能準確地圖像顯示內部鋼筋的平麵分佈圖和剖麵分佈圖；也可對非磁性和非導電介質中的磁性體及導電體進行探測，如墻體內的電纜、水暖管道的檢測，等等。
機器特點：
1、 探頭及測試系統的優化設計提高瞭機器的測試范圍和測試精度，可以同時測試測試保護層厚度和鋼筋直徑。
2、 單一綜合探頭，檢測中無需更換，測試與計算速度快；探測深度達180mm。
3、 帶有路徑掃描功能，三輪掃描小車保證瞭探頭的直線前進和路徑距離，首創掃描小車和探頭的插接方式，使用方便。（掃描型）
4、 探頭采用耐磨材料設計，提高瞭探頭的使用壽命。
5、 帶背光的顯示屏在光線暗的條件下也能正常使用。
6、 機內外軟件功能齊全，與PC機連接，可自動打印報告。界麵友好，存儲量大；。
7、 外形美觀實用，人性化設計。
系統構成：
   該機器主要由探頭、主機（數顯單元）、掃描小車（掃描型）、數據連接線和傳輸軟件組成，其中主機是采用高端微處理器為核心的高性能處理系統，性能高，功耗低。
技術指標：
1． 保護層厚度測量（標稱）范圍：
               第一量程（標稱）范圍： 6mm～90 mm；
               第二量程（標稱）范圍： 7mm～180mm；


表1保護層厚度測量（標稱）范圍與被測鋼筋直徑關系表

1．  鋼筋直徑測量（標稱）范圍：Ф6～Ф32mm；

         表2 鋼筋直徑測量（標稱）范圍與保護層厚度關系

3．鋼筋保護層厚度測量值最大允許誤差：

表3 鋼筋保護層厚度與最大允許誤差值范圍

4． 鋼筋直徑測量值最大允許誤差范圍：±1檔；

            表3 鋼筋直徑測量值最大允許誤差

5．正常工作環境要求：
      工作溫度：    -10℃～+40℃
      相對濕度：    <90% RH
6． 其它要求： 空氣中不含有腐蝕性氣體；
無強電磁乾擾；
不應有較大的震動和沖擊；
液晶屏避免陽光直射
