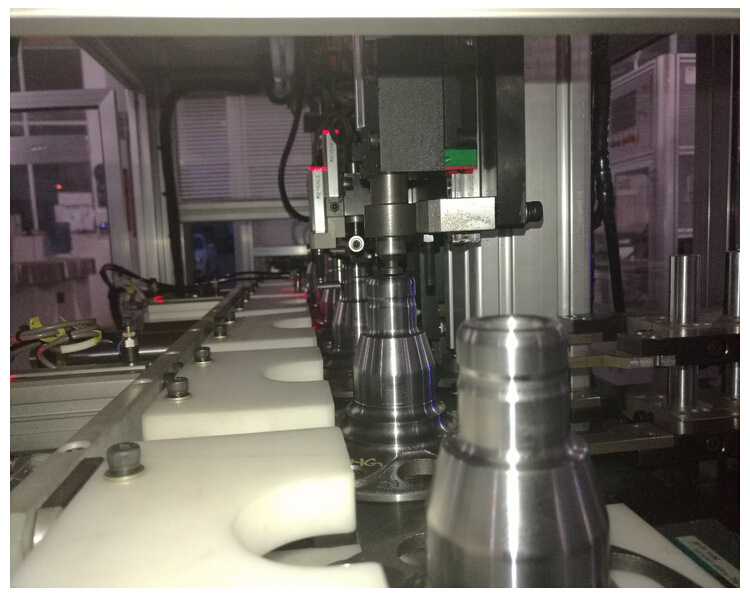

TTLICK-1315H 型全自動輪轂軸輪綜合檢測機主要用於車削輪轂軸輪的綜合檢測,可根據客戶需求對車削輪轂軸輪內孔、外徑、臺階厚度、總高度等多項目進行檢測,設備結構緊湊,調整方便,換型快捷,測量精度高、效率快,運行穩定可靠,是輪轂類自動化檢測不可或缺的一款高性價比設備。
生產線連線(或人工認麵後放工件)到輸送帶上→ 隔料 → 推料→多項目測量工位(祥見檢測項目)→N G品輸出到NG放料區 →OK品自動輸出至下臺機(或推出到機外平臺)
1)設備標配10”觸摸屏,帶故障反饋、聯機NG反饋及自動停機報警;
2)測量數據可生成按項目統計的連續數據報表,數據可存盤拷貝導出;
3)工件識別顏色標識采用日本進口KEYENCE彩色視覺系統;
4)小孔測量和倒角檢測采用德國進口DIATEST定製測量裝置;
5)螺紋檢測采用美國進口KAMAN渦流檢測機;
6)部分用天拓首創並獲得國傢專利的內孔檢測和外徑檢測機構;
7)尺寸檢測采用日本進口KEYENCE 1um精度數字量機,接觸式測量;
8)檢測項目的公差,在人機界麵內可隨機設定,具備二級密碼保護以防人為篡改設置;
9)整機標準件人工校對,系統重復精度:小於10um(清潔和粗糙度對測量會有影響);
10)設備定產量自動停機提示,由人工放置標準件到測量工位上對標,對標值超差,人工觸摸屏幕上的按鍵,實現一鍵自動補償功能;
控製系統: | 日本OMRON |
人機界麵: | E-VIEW /昆侖通態 |
氣動元件: | 日本SMC /臺灣AIRTAC |
測量機器: | 日本KEYENCE/意大利MARPOSS |
視覺系統; | 日本KEYENCE |
小孔和倒角檢測系統: | 德國DIATEST |
螺紋檢測機器: | 美國品牌 KAMAN |
電氣控製元器件: | 日本品牌OMRON.TE |
各類傳感器: | 日本KEYENCE / OMRON |
步進/伺服電機: | 日本松下/ KINCO /國產YK |
精密導軌: | 日本THK /臺灣HIWIN / PMI |
各類軸承: | 日本NSK/ 國產 |
加工范圍: | 大法蘭直徑∮120~152mm;總高85~108;內徑∮12~28mm;外徑∮25~70mm; |
機床尺寸: | 長1600mm*寬1400mm*高2200mm |
重量: | 約1500KG |
電壓: | 220V,50HZ |
氣壓: | 0.4~0.6MPa |
生產效率: | 15~20秒/件(不包括人工上料時間) |
班產效率: | 約1500~2000件/8小時 |
重復精度: | 小於10微米(標準件定點測量15次的重復精度,表麵粗糙度不計入該誤差) |
機器精度: | 1微米 |
OK品合格率: | 100% (清潔度/橢圓度/粗糙度/精度誤差范圍內的不良品除外) |
