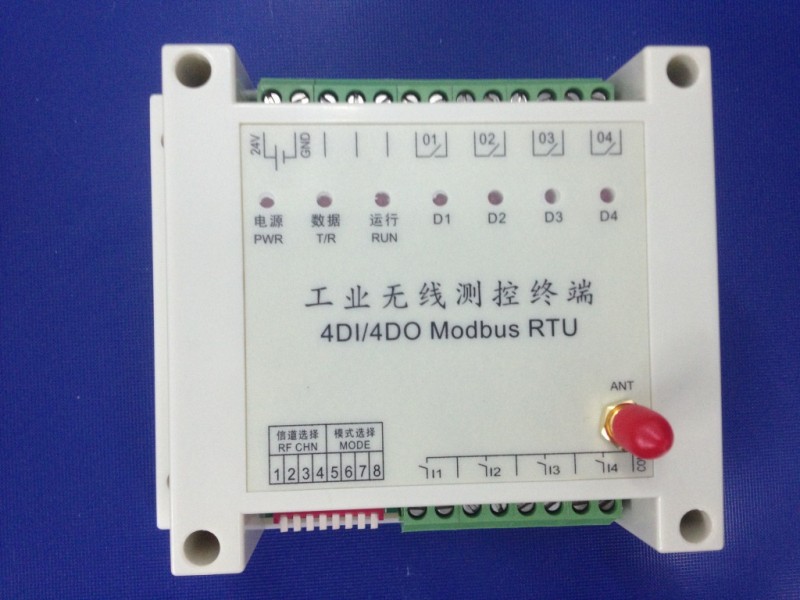

離散量信號隔離開關量輸出模塊 MODBUS RTU協議 RS485 廠傢現貨 四路開關量無線實時傳送，接收模塊的繼電器輸出與發射模塊的四路開關輸入實時關聯，即發射模塊輸入開關閉合，接收模塊相對應的輸出繼電器同步閉合，發射模塊輸入開關斷開，接收模塊的相對應輸出繼電器同步斷開，各個通道互相獨立。用戶無需編程，無需現場佈線就可以達到遠程控製的目的。廣泛應用於工業遙控器、工業現場監控、水廠自動化等項目。
一、 開關量輸入輸出模塊功能及特點 1、 開關量適時傳輸，使用方便。 2、 4路光耦隔離輸入，可靠性及穩定性高。 3、 4路繼電器無源觸點輸出。 4、 4路5V有源輸出。 5、 標配2—3KM無線傳輸模塊，安裝使用方便。 6、 電源：DC 9—15V 二、 開關量輸入輸出模塊介面定義 介面名稱 | 腳位號 | 定義 | 說明 | COM1 | 1 | GND | 電源地 | 2 | VCC | DC：9-15V | | COM2 | 1 | IN1 | 第一組開關量輸入 | 2 | GND | 3 | IN2 | 第二組開關量輸入 | 4 | GND | 5 | IN3 | 第三組開關量輸入 | 6 | GND | 7 | IN4 | 第四組開關量輸入 | 8 | GND | COM3 | 1 | LED1 | 第一路有源控製線輸出(5V) | 2 | GND | 3 | LED2 | 第二路有源控製線輸出(5V) | 4 | GND | 5 | LED3 | 第三路有源控製線輸出(5V) | 6 | GND | 7 | LED4 | 第四路有源控製線輸出(5V) | 8 | GND | COM4 | 1 | OUT1 | 第一路繼電器無源觸點輸出 | 2 | GND | 3 | OUT2 | 第二路繼電器無源觸點輸出 | 4 | GND | 5 | OUT3 | 第三路繼電器無源觸點輸出 | 6 | GND | 7 | OUT4 | 第四路繼電器無源觸點輸出 | 8 | GND |
三、開關量輸入輸出模塊使用方法 1、給模塊安裝天線。 2、按照使用需求，根據上述說明設置好拔碼開關，連接相應的開關輸入、開關輸出設備。 3、連接電源（9-12V），打開電源開關，電源要求輸出電流能達到500mA以上。 4、至此，模塊的輸入就能控製另一隻模塊的輸出瞭。 5、模塊雙向傳輸，即一隻模塊在作為輸入的同時，還可以作為受控輸出，反之也可。 6、在同一遙控范圍內使用兩套以上遙控系統，應該選用不同的工作頻率以避免相互乾擾。 四、開關量輸入輸出模塊工作模式詳細說明 1、觸發模式 開關輸入狀態發生變化，將觸發開關量模塊發送本地開關量狀態。此模式傳輸速度快，實時性好，因為隻有開關輸入狀態發生變化才會發射，所以能耗較小。 2、定時模式 定時模式下，一臺主機，另一臺必須為從機。主機每秒跟從機同步一次，即主機每秒把本機的開關狀態傳送給從機，然後從機把本機狀態反饋給主機。當主機跟從機不能同步時間達到3秒後，主/從機所有輸出觸點輸出斷開，直到重新同步。此模式下，會有1秒的開關傳送延遲。 3、采集模式 采集模式時，DIP8（發送模式）、DIP7（主從模式）、DIP5（中繼/反饋模式）無效。此時模塊相當於一臺無線Modbus從機，不能主動發送數據。主機是一臺連接無線數據傳輸模塊的PC機或者其它數據終端，數據終端發送Modbus RTU命令，要求從機返回采集狀態或者控製從機的開關輸出，從機地址從1-254。 |
五、反饋/中繼模式 反饋/中繼模式時，接收機把收到的輸出命令轉發，使命令傳輸的更遠，起到中繼的作用。 而發射機收到轉發的命令後從本機輸出端口輸出開關信息，同時輸出指標燈亮起/滅掉，其輸出狀態跟本機輸入狀態完全一致。如果接收機未收到本幀命令，則不會轉發，反饋失敗，主機輸出狀態將跟輸入狀態不一致，從而可以達到監控接收機輸出結果的作用。
|
|
|
廠傢直銷定做各種無線數傳模塊/數傳電臺/無線開關量模塊/無線模擬量模塊等---近10年生產研發經驗
聯系QQ:2853822857
電話:0755-83410706
手機：18002530135 宋芙蓉
