- 名稱：微機自動準同期裝置
- 品牌： 國通電力
- 貨號： GTZ-841
- 顏色： 可定製
一、概述
同步裝置是同步發電機並入系統的重要設備，其遵循的主要準則是將發電機無沖擊地平滑地並入系統電網，而且要盡可能快地完成這一操作。
最原始的準同步方法是旋轉燈光法，後來改用由指針式電磁繞組的整步表構成的手動準同步裝置及簡易的電子元器件構成的摸擬式半自動或自動準同步裝置。這些傳統的同步並網方法由於精度不高引起沖擊過大、並網速度過慢，容易造成誤動作，而且還要定期校驗。
隨著計算機技術的發展，我們可以更細致地分析並網過程的物理實質，用嚴格的數學模型實現精確及快速地並網。
本裝置采用高精度的采樣技術、精確的軟件計算及可靠的軟件邏輯判斷，檢測發電機和系統的壓差、頻差和相位差，自動地對發電機的電壓和頻率進行調節，準確地判斷並網條件，使發電機快速無沖擊地並入系統。克服瞭傳統準同步裝置的缺點，是提高電站自動化程度、提高可靠性的新一代微機型準同步裝置。
二、主要功能及特點
1、采用Atmel十六位單片微機為核心，高集成度、高可靠性、硬件簡單、功能完善。
2、自動調頻、調壓（調頻、調壓命令為脈沖輸出，脈沖間隔和寬度可進行參數修改）。
3、對合閘相角差進行預測，以設定的導前時間發出合閘脈沖命令。
4、整步指示器動態地指示相位差。
5、四個數字表分別清晰地顯示待並兩側的電壓和頻率；各控製繼電器動作時有相應的指示燈顯示。
6、裝置故障時，自動封鎖調頻、調壓命令及合閘命令。
7、可提供RS－485通信介面，MODBUS RTU協議，9600波特率。
三、技術指標
1、裝置工作電源：全球通用輸入（85－265VAC）或直流220VDC，功耗＜4W
2、通訊介面：RS485，波特率9600
3、相位測量誤差：＜0.01°
4、合閘相位誤差：＜1.5°
5、合閘導前時間設置范圍：0.01S～15.0S
6、開關合閘時間設置范圍：0.1S～5.0S
7、整步表LED指示相位誤差：＜±2.5°
8、頻率測量誤差：＜0.01Hz；頻率判斷誤差：＜0.02Hz
9、PT輸入電壓范圍：0～150Vac
10、電壓差設置范圍：0.5～6.0%
11、低壓閉鎖，設置范圍：10～90%
12、電壓測量誤差：電壓顯示值與標準電壓表的絕對誤差＜0.1%；兩側電壓值相對誤差＜0.1%
13、合閘輸出觸點容量：30A，250Vac/30Vdc
14、調頻、調壓輸出觸點容量：5A/250Vac，0.5A/220Vdc
15、參數可在線設置、參數整定范圍見設置參數表
16、環境溫度：－10℃～55℃（工作）；－25℃～75℃（存貯）
四、參數設置表
參數代號
參數意義
最小值
最大值
缺省值
設置值
Modbus地址
控製參數
P001
允許頻差（Hz）
0.05
1.00
0.10
0.20
4x01
P002
允許壓差（%）
0.5
6.0
3.0
5.0
4x02
P003
允許相位差（°）
1.0
15.0
3.0
3.0
4x03
P004
導前時間（S）
0.010
15.00
0.200
0.200
4x04
P005
合閘脈寬（S）
0.10
5.00
1.00
1.00
4x05
P006
調頻脈寬（S）
0.01
3.00
0.10
0.16
4x06
P007
調頻間隔（S）
0.10
20.00
8.00
6.00
4x07
P008
調壓脈寬（S）
0.01
3.00
0.08
0.20
4x08
P009
調壓間隔（S）
0.10
20.00
3.20
3.20
4x09
P010
低電壓（%）
10.0
90.0
30.0
30.0
4x10
測量修正
P011
網側電壓修正
0.000
9.999
0.800
4x11
P012
機側電壓修正
0.000
9.999
0.800
4x12
其他
P013
本站地址
0000
0255
0001
0001
4x13
P014
無
P015
無
五、使用說明

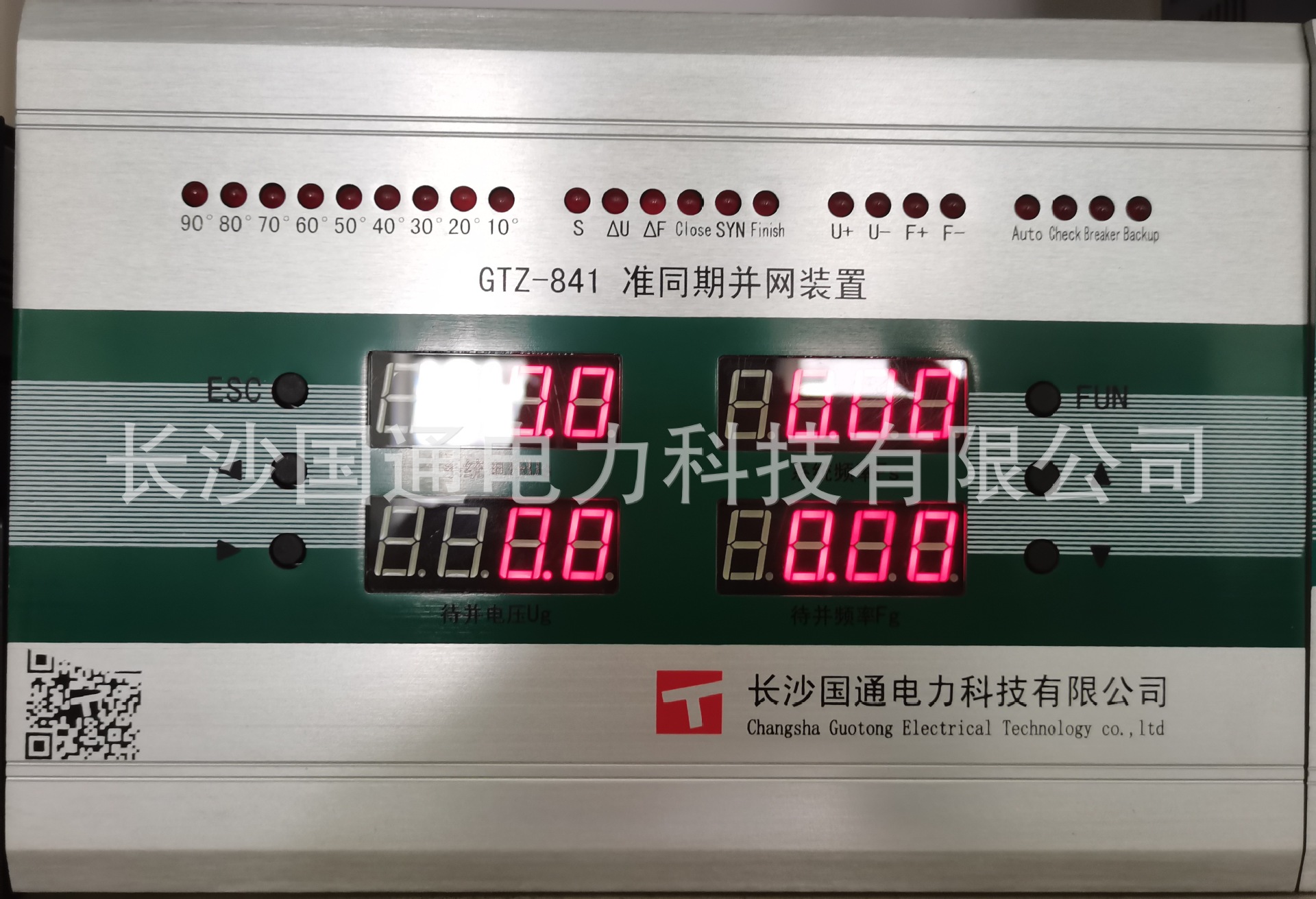

1、麵板說明
①左邊從上往下依次為網側電壓數字表，機側電壓數字表，壓差合格指示燈（紅），升壓指示燈（紅），降壓指示燈（綠）
②右邊從上往下依次為網側頻率數字表，機側頻率數字表，頻差合格指示燈（紅），增速指示燈（紅），減速指示燈（綠）
③中間部分從上往下依次為整步指示表，合閘指示燈（紅），同期開關投入指示燈（黃），同期過程指示燈（綠），參數設置拔動開關及參數設置開關投入指示燈（綠），參數設置按鍵（“v”、“w”和 “r”、“s”）和復位鍵“RST”。
同期過程指示燈點亮的條件：同期萬能開關接點接通，並且網側和機側的電壓高於參數P010設置的低電壓值。
整步指示表作為相位指示燈（由軟件控製的整步表），動態地指示發電機與系統的相位差，共分為－75、－60、－45、－30、－15；0；15、30、45、60、75共11個LED指示燈，分別表示發電機電壓滯後於電網電壓的相位差；相位重合；發電機電壓超前於電網電壓的相位差。
a頻差≥3.00Hz時，－75、75兩個燈亮，其餘燈不亮。
b頻差＜3.00Hz，並且fg＞fs時，相位燈按順時針順序依次點亮，循環越快表示頻差越大。
c頻差＜3.00Hz，並且fg＜fs時，相位燈按逆時針順序依次點亮，循環越快表示頻差越大。
2、參數整定操作
在參數設置開關未接通時，按“v”或“w”鍵，左邊上麵的數字表顯示參數值，下麵的數字表顯示參數代號，這時按 “r”或“s”無效（隻能查詢參數而不能修改參數）, 按“v”或“w”鍵循環一輪後返回正常顯示，按“RST” 復位鍵也可返回正常顯示。
拔通參數設開關，參數設置燈點亮，按“v”或“w”鍵選擇需要修改的參數代號，按 “r”或“s”鍵調整參數值，調整好參數後按按“v”或“w”鍵可將參數保存。（註意：如果調整好參數後未按“v”或“w”鍵便斷開設置開關，則參數設置無效）
3、試驗/投運開關
此開關的接點與裝置內部的合閘輸出接點串聯，開關置於“試驗”位置時，裝置的合閘命令不會動作於外部的並網開關（斷路器）,用於檢查第一次投運時外部接線以及裝置本身動作是否正常。
產品細節圖
裝置的外形尺寸如上圖 。單位：mm
