定位圈詳細參數：

      定位圈設置在成型模具中襯套的前端，它是為方便模具的安裝而加的輔助零件。作用是使模具在模板上安裝時，盡快地完成噴嘴中心線與襯套和主流道中心線的重合找正工作。定位圈的外徑按註塑機上固定模板的定位孔尺寸確定，即外徑D-0.2-0.4。兩零件為間隙安裝配合。另外，定位圈緊壓襯套固定，也有防止襯套受噴嘴壓緊而產生移動的作用。

      定位圈的結構種類有許多，圖1所示為常用的標準定位圈  結構形式。定位圈的安裝應用示例如圖2所示。

                    圖1  常用的標準定位圈的結構形式

                         圖2  定位圈的安裝應用示例
                         1—定位圈；2—襯套；3—模板

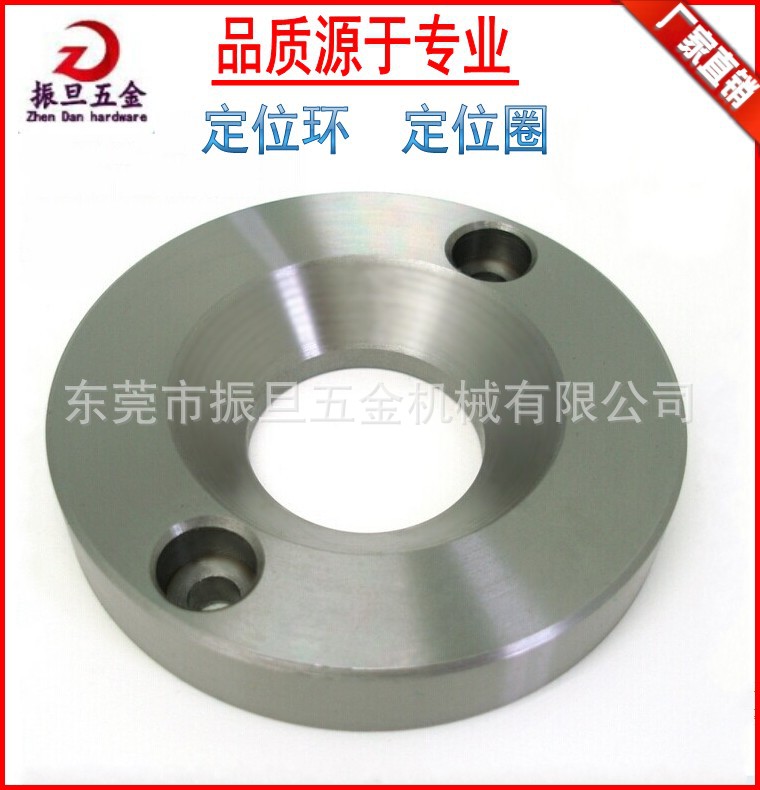

定位圈也叫定位環

定位環：用於零件的軸向定位和徑向限位的換裝零件。
定位環工作時一般有零件上端的六方帽壓在定位環上，以保證零件在安裝時的軸向分佈準確。經處理加工後，其韌性、光潔度及其定位性能極佳。工作精度高，耐磨性好。定位環在保證其零件結構能鍛造成型及可靠性的前提下，減少瞭零件數量及重量，降低瞭成本，提高瞭安裝工效。定位環產品廣泛服務於塑膠、五金、電子、電器、汽車等行業。一般地模具精度較高時,整套模放在註塑機定位用!國外及國內模具較大的時候在會出現!
