功能說明:
上海凌亮光電科技模具保護器,主要用於註塑機、壓鑄機、沖壓機模具監視和防呆保護,還可以用於生產線在線檢測,對產品直接進行檢測,例如毛刺等外觀不良,尺寸超差等外形缺陷,從而快速判定產品是否合格,尤其適合對大批量生產的產品質量檢測。 使用該產品,廠傢能有效地降低生產成本,避免停機修模,提高產品質量,保障交貨工期。
規格 參數 | LL-1 | LL-2 | LL-1F |
產品特點 | 靜態拍照 | 靜態拍照 | 動態拍照 |
相機 | 1臺,1280*1024像素,CMOS | 2臺,1280*1024像素,CMOS | 1~2臺,CCD,像素可選 |
監視方法 | 任意形狀和數量區域,單獨設置靈敏度等技術參數 | 任意形狀和數量區域,單獨設置靈敏度等技術參數 | 同左 |
顯示屏 | 10.4寸工業級觸摸屏 | 10.4寸工業級觸摸屏 | 可選配其他尺寸觸摸屏 |
智能學習功能 | 有 | 有 | 有 |
區域自動生成 | 有 | 有 | 有 |
算法選擇 | 有 | 有 | 有 |
誤報警消除 | 可隨時消除/復原 | 可隨時消除/復原 | 可隨時消除/復原 |
位置補償,震動消除 | 有 | 有 | 有 |
檢查速度 | Min.0.018秒 | Min.0.028秒 | Min.0.028秒 |
IO控製 | 16路 | 16路 | 16路 |
聯網功能 | 有 | 有 | 有 |
存儲溫度 | -20~60 Deg C | -20~60 Deg C | -20~60 Deg C |
工作溫度 | 0~50 Deg C | 0~50 Deg C | -5~50 Deg C |
重量 | 約3Kg | 約4Kg | 約4Kg |
光源 | NIR LED光源,波長890 | NIR LED光源,波長890 | LED機器視覺光源 |
鏡頭 | 百萬像素,可提供5、8、12、16、25、50mm的鏡頭配件選擇 | 百萬像素,可提供5、8、12、16、25、50mm的鏡頭配件選擇 | 百萬像素,可提供5、8、12、16、25、50mm的鏡頭配件選擇 |
質保 | 一年質保 | 一年質保 | 一年質保 |
系統功能特點:
1. 近紅外(NIR)光線和工業攝影頭結合技術解決瞭工廠四周環境光線明暗產生的潛在問題。
2. 可隨生產的需要進行任意監測區域設定,可以應付多型腔及特殊鑲件位置的監測;
3. 每個區域(ROI)獨立調整敏感度,適合深型腔及多穴的調整,避免誤報警;
4. 強大的圖像處理軟件,基於幾何特征定位技術和圖像比對算法,檢測靈敏度高;
5. 智能學習功能和算法選擇功能:對於多模版、多場景進行學習記憶,能選擇圖像比對算法以適應現場特殊情況,降低誤報率;
6. 具有不良品輸出信號,可以配合機械手及註塑機翻轉閥以自動控製不良品的置放;
7. 具有監視區域放大功能,適合微型零件的生產監視及警報查看;
8. 采用準工業級觸摸麵板,以適應工廠的粉塵及油污等的乾擾;
9. 可多臺組網,以便統一管理和監控。

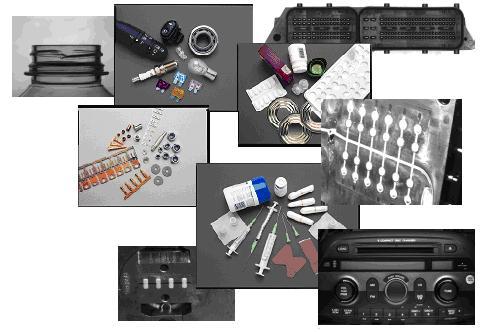

應用范圍:
1.用於成型品留定模檢
當有成型品留定模時,會在動模側形成空穴,這空穴會被模具保護器覺察並報警。
2. 用於插件放置檢測
當成型中有插件需要放置時,模具保護器會自動檢測插件數量及位置是否正確。
3. 用於頂針或鑲件斷裂檢測
頂桿或細小的鑲件折斷會對模具造成損傷或造成大的批次不良,模具保護器能洞察這一切,並能立即阻止合模,馬上報警。
4. 用於滑塊在位情況檢測
開模後檢查滑塊是否回位,合模前檢查滑塊有無在位。
5. 用於填充不足的檢測
填充不足現象發生時,會改變產品的形狀或表麵光澤。
6. 用於毛邊的檢測
有毛邊出現時,產品的范圍會變大。
7. 用於落下不良檢測
一次或幾次頂出以後,仍有產品未脫落,這時合模是非常危險的,尤其是貴重的模具。模具保護器能在這千鈞一發之際大顯身手、發出禁止合模指示,以防止損壞模具的事故發生。
8. 用於減少不必要的頂出次
有些註塑機有再次頂出功能,模具保護器能配合註塑機的這一功能,來減少頂出次數。我們可以把頂出次數設定為單次或兩次(本應該設定為更多次)經過頂出以後仍有未脫落的產品時,模具保護器會發出再次頂出指令,直至完全脫落再進行下一動作。
9. 用於生產線或組裝線
可以完成部件的識別、選別或糾錯任務,幫您實現自動化生產。
10.用於品質管理
可以把各個產品的標準樣板存檔,保存在控製器裡,質檢員可以時時地或者不定期地把現產品與樣板比對,能既準確又及時地發現不良品。
