【模具架介紹】

1、全開式模具架規格：W1200*D1200*H2000mm，（3格4層=12抽板）承重：800/1000kg每抽板（頂層封頂）

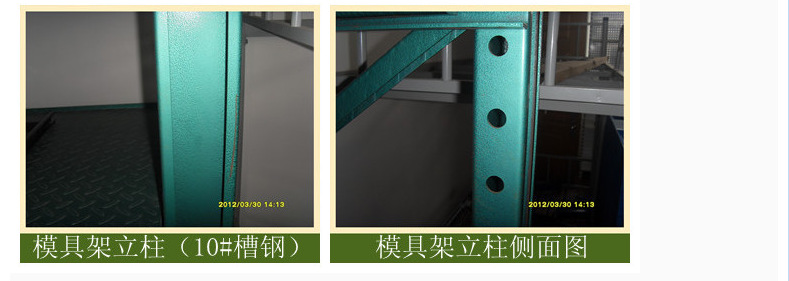

2、材質：立柱采用10#槽鋼，拉桿采用25*25方通，抽板底架采用10#槽鋼，麵板采用1.5mm厚鋼板

3、滑槽采用4.0鋼板折彎而成，軸承采用6403型，抽板可拉出65%

顏色：綠色考漆（也可根據客戶的選擇）

【產品特點）

1、模具架的抽板出於安全考慮，設計瞭定位銷和限位銷，以保證抽板在抽出時的安全。

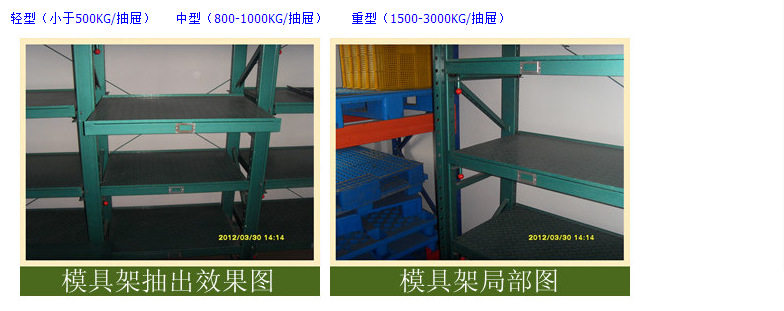

2、抽屜式模具架每格每層承重800-1000KG。
3、設計為組裝式結構、主要由立柱、滑槽、抽板、固定架、背拉、定位銷等組成，采用螺桿連接，結構穩定，安全可靠，一般成排使用。
4、模具架采用軸承組合，滑動平衡，抽板承載後輕松抽送，上下間隔隨意調整，協同吊模裝置輕松完成存取工作。
5、模具架占地少、載重大、結構簡單、安全性高，節省空間，每格可放多套模具，方便模具保養管理和尋找。

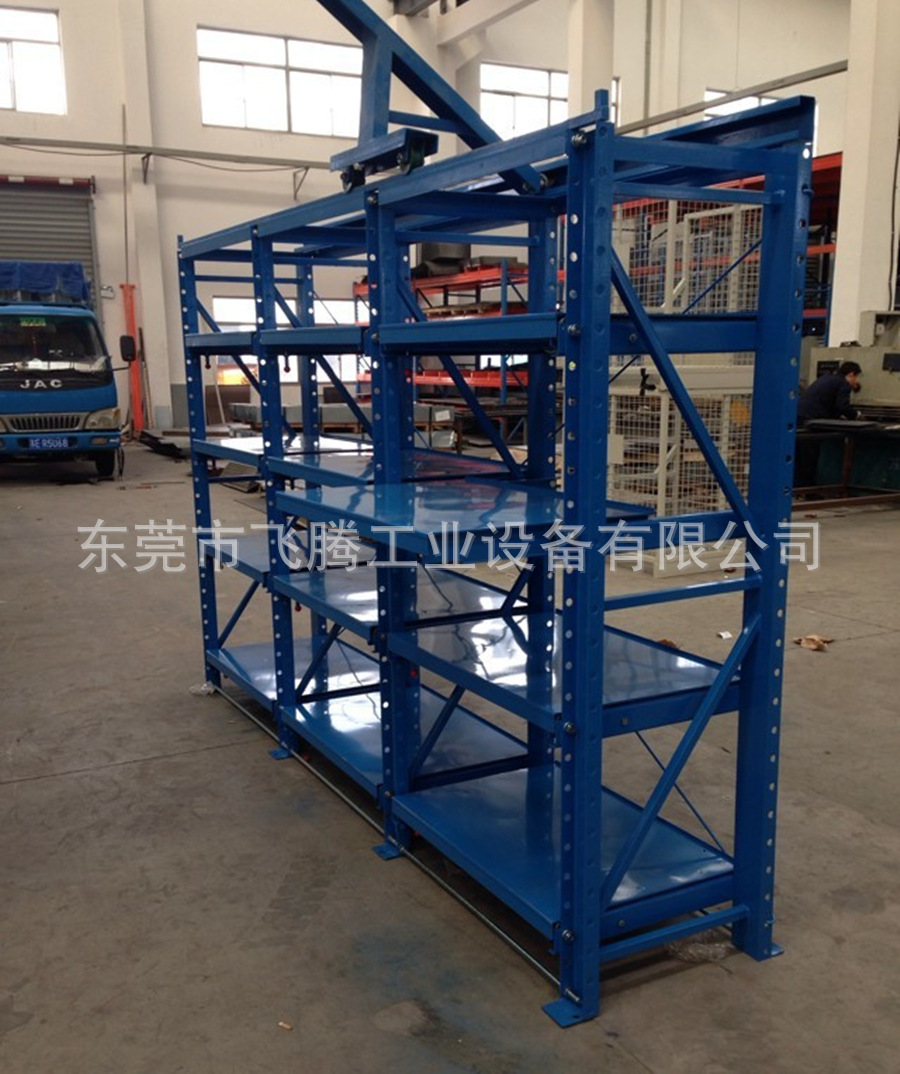

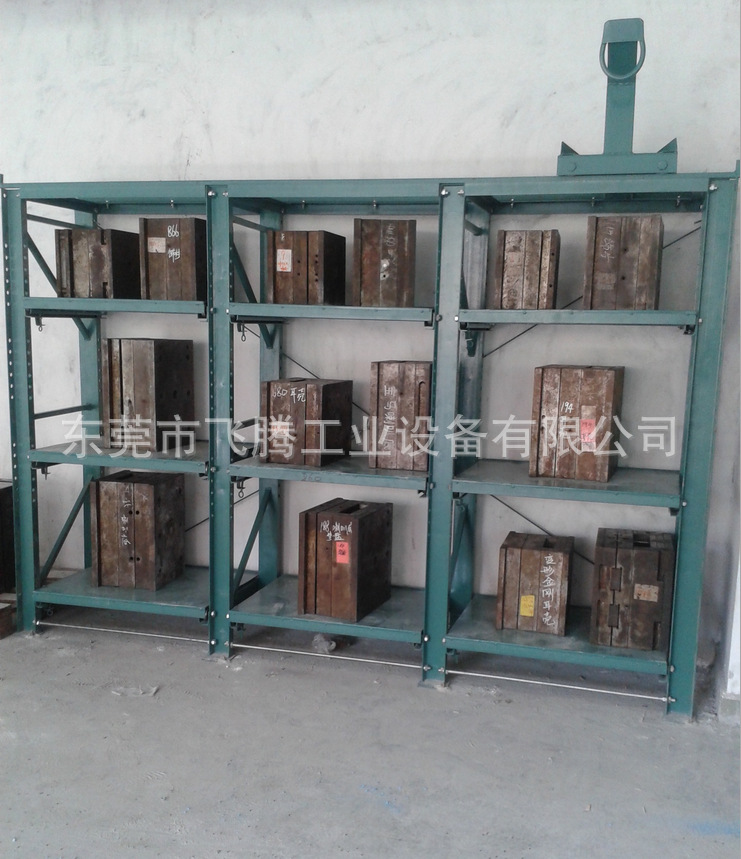

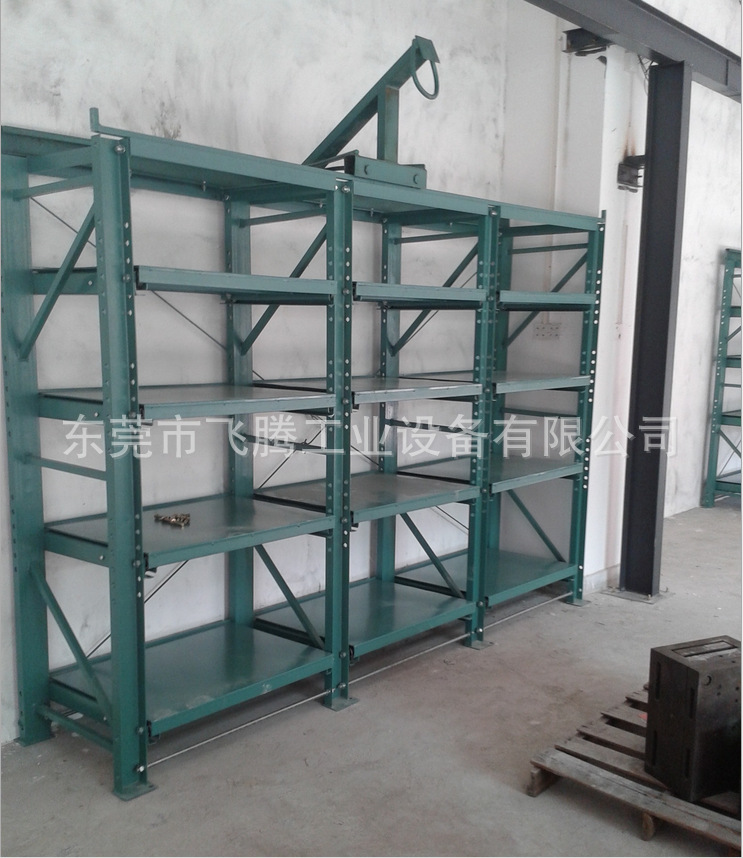

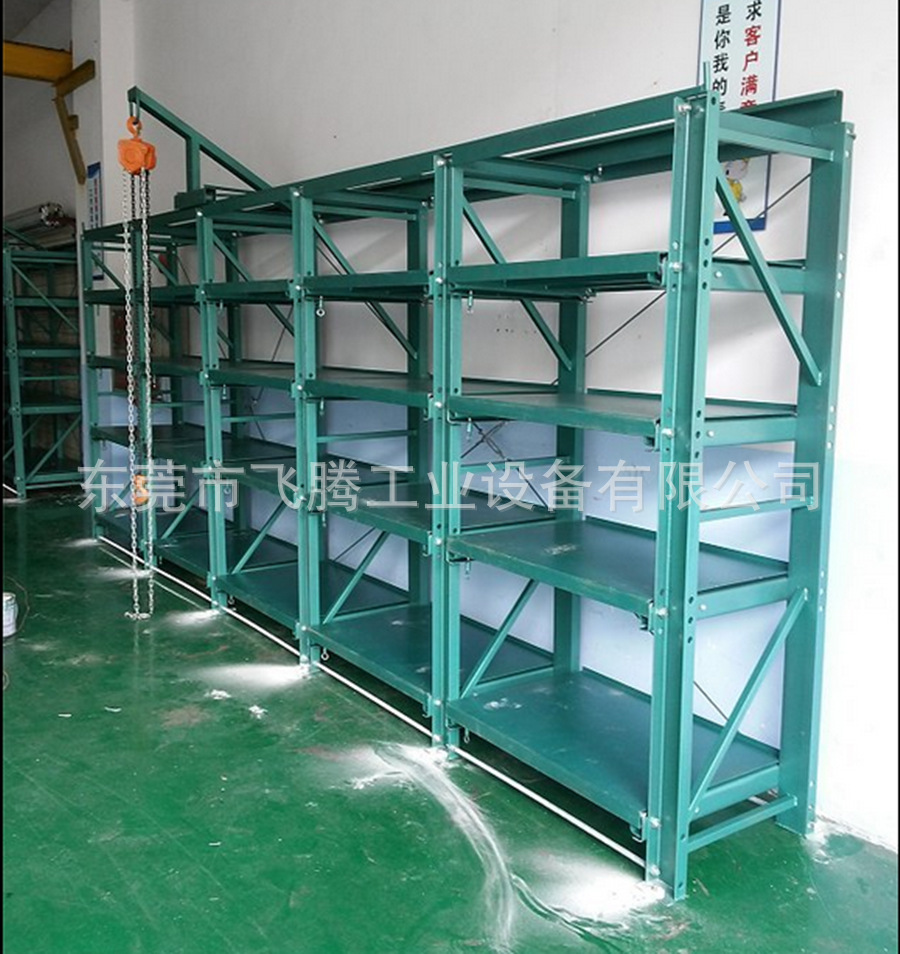

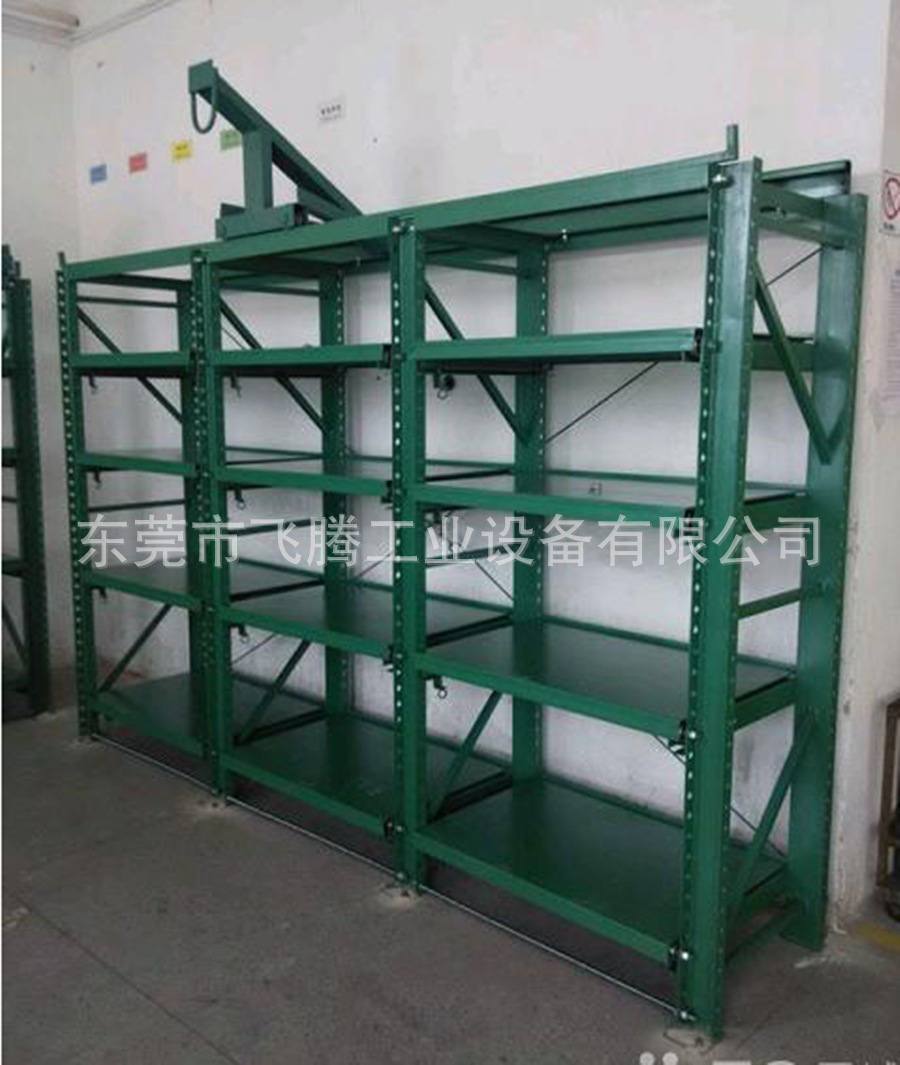

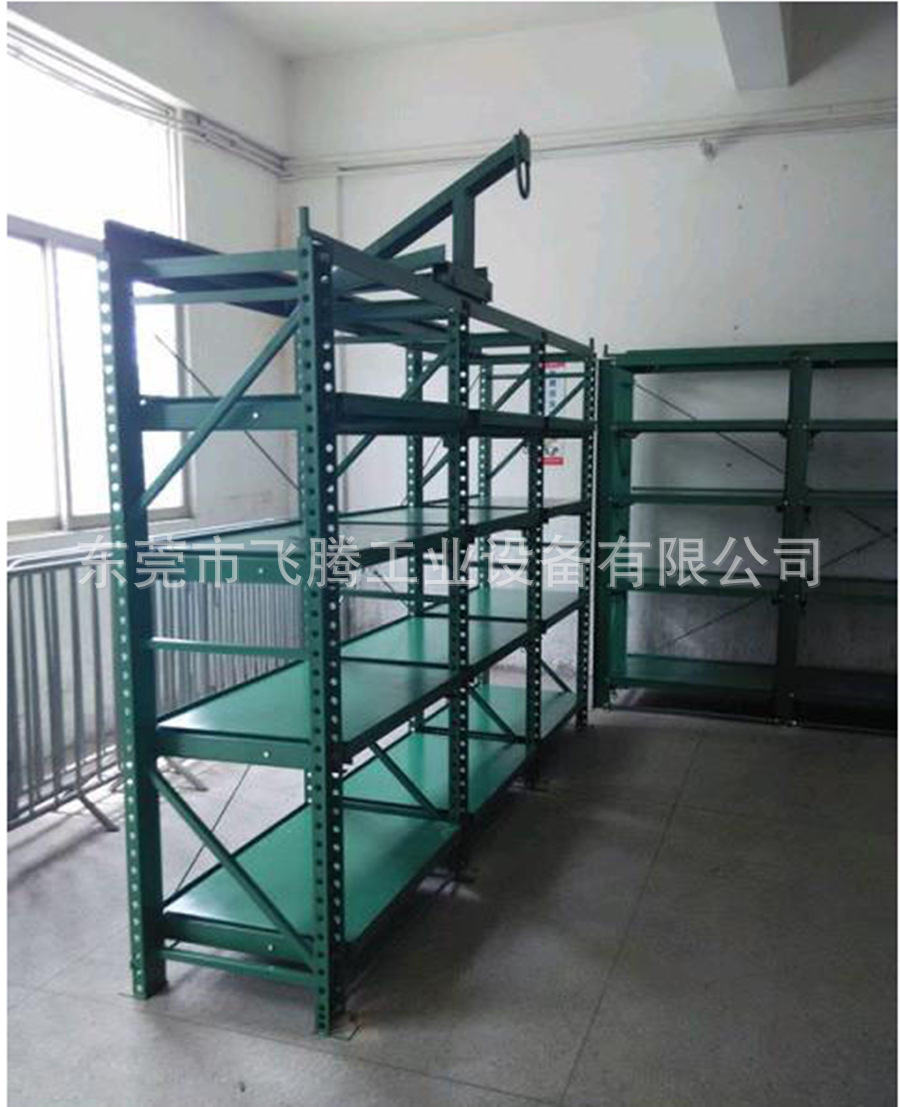

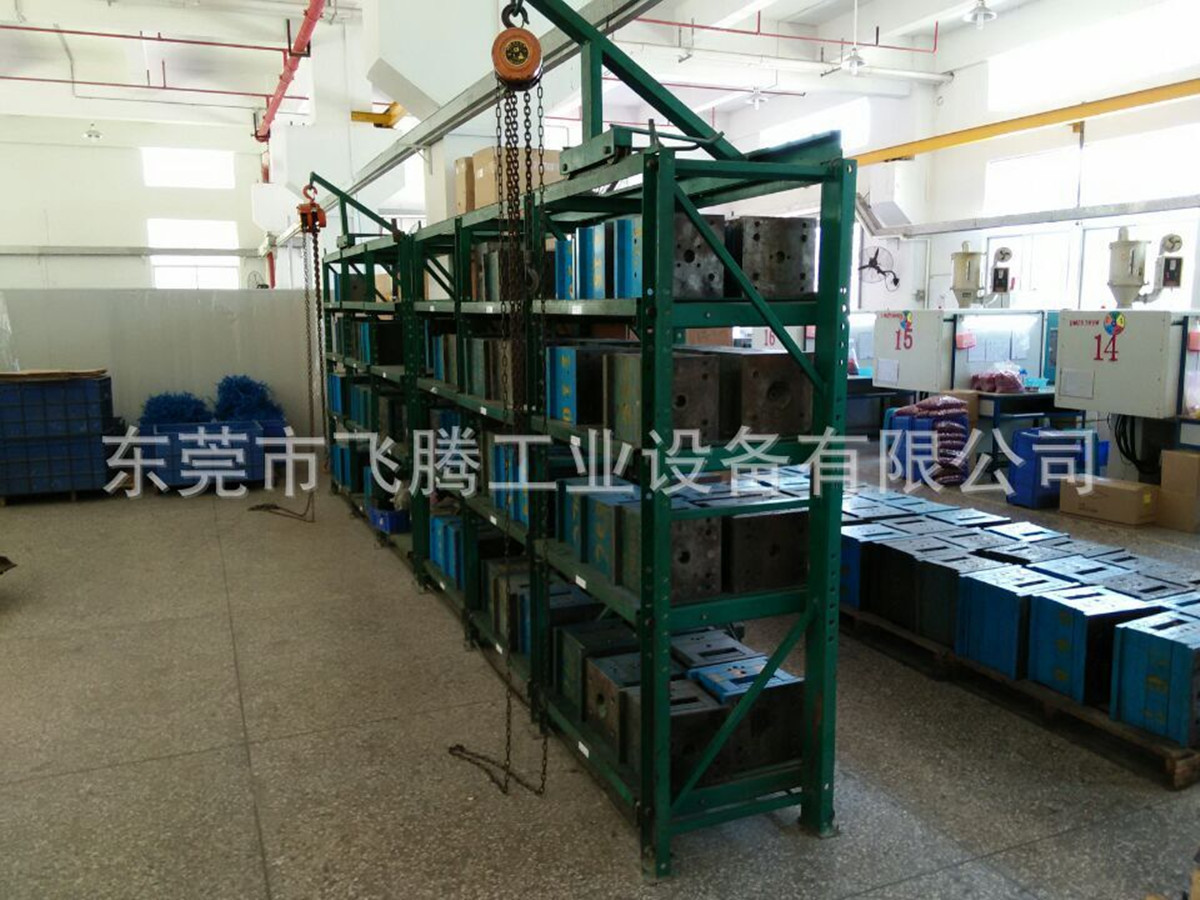

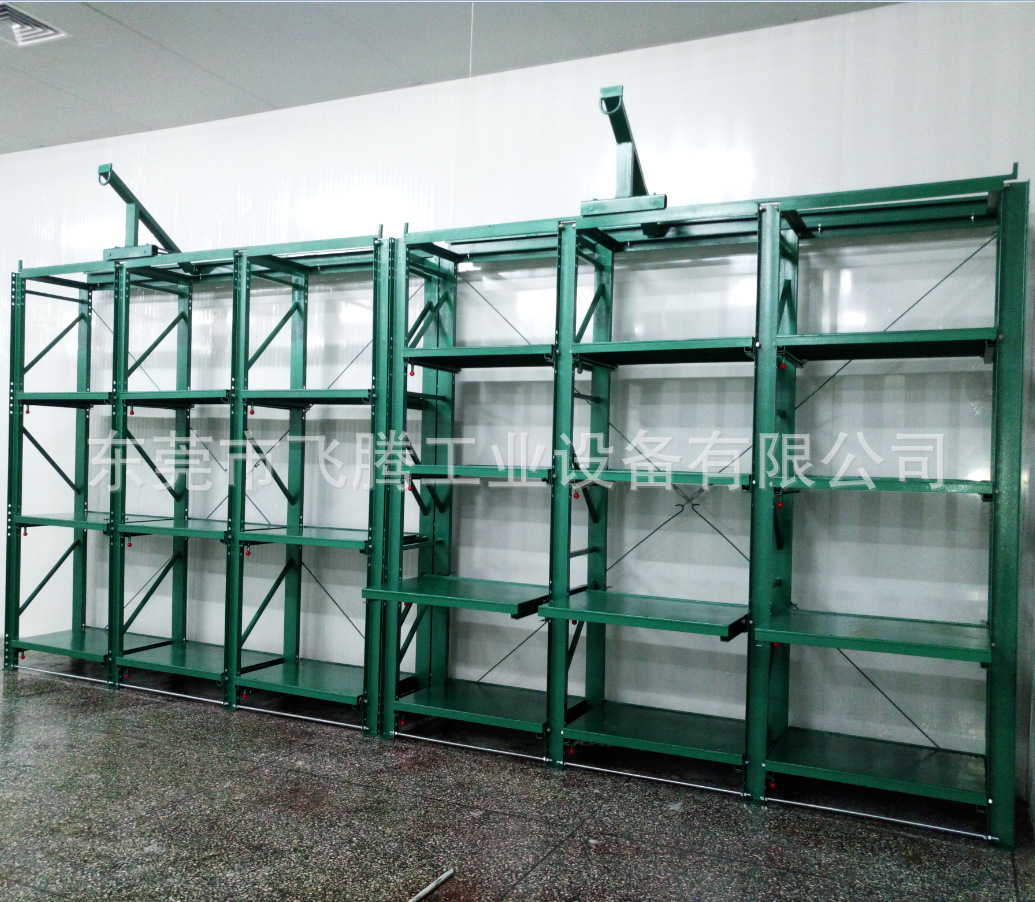

【產品展示】

【工藝流程】

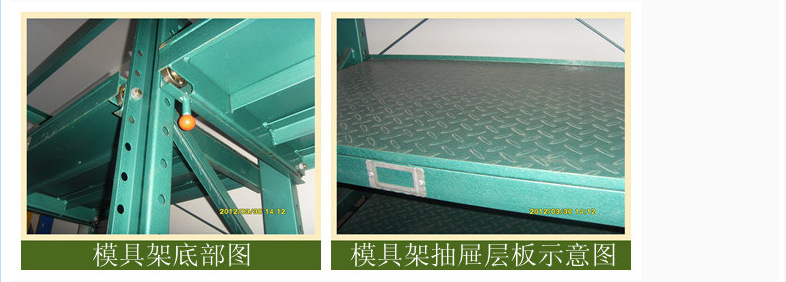

【模具架細節圖展示】

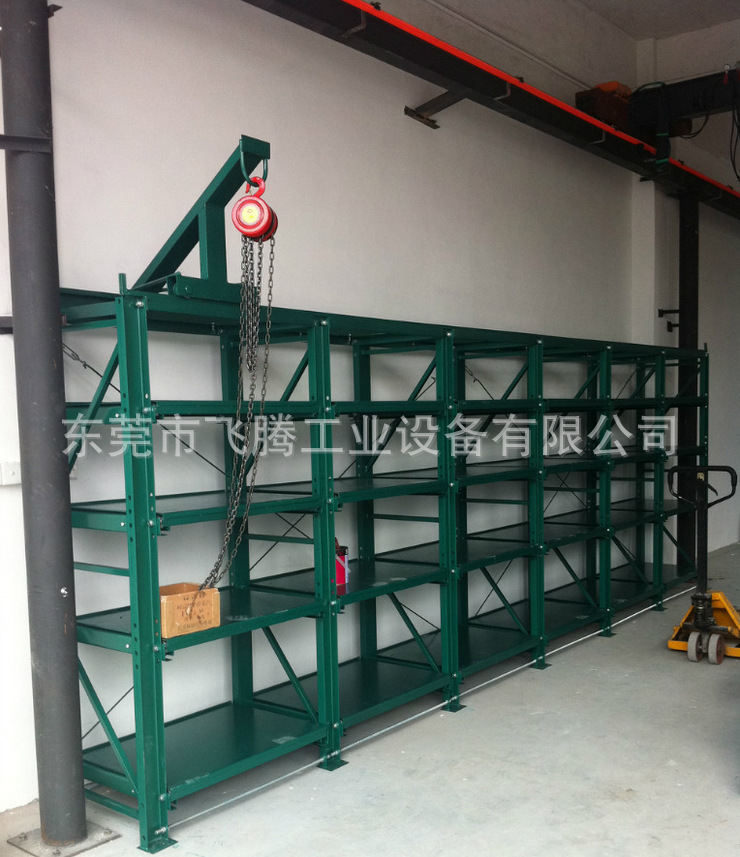

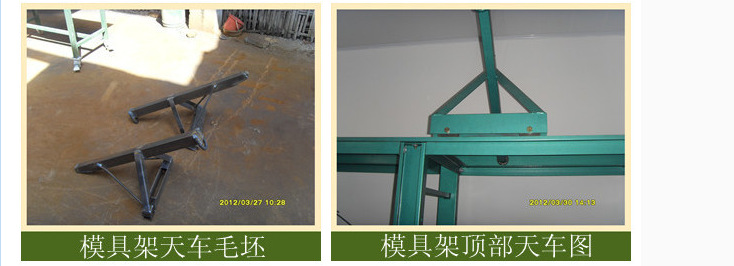

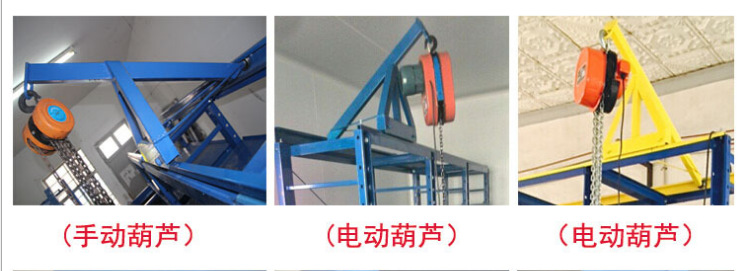

天車：不用人工可以吊起較重的物品，葫蘆可以用手動葫蘆和電動葫蘆

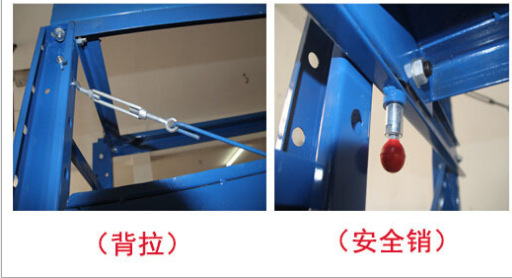

背拉：由於場地的不平整，再次調節貨架的強度，確保貨架的承重在調整後的過程中不影響設定的承重

安全銷：在抽屜拉出最大限位時及時限位，保證安全

軸承與地腳螺絲：軸承改變抽屜的受力點在軸承全麵滑動更輕便。地腳螺絲可固定模具架以確保安全穩定。
