一、安全光幕簡單理解：

1、構成：由紅外發射器、紅外接收器、信號處理器三個主要部分組成（還有固定支架和連接數據線等）。

2、原理：紅外發射器對準紅外接收器時，紅外發射器發射紅外光，當接收器接收到後輸出信號到信號處理器（一般叫機箱或控製器），信號處理器提供繼電器觸點輸出（可選常開或常閉）。NPN或PNP輸出的不用信號處理器。

二，安全光幕原理及特點

發光器發出的光直射到受光器，形成保護光幕。當光幕被遮擋時，受光器產生一遮光信號，通過信號電纜傳輸到控製器，控製器將此信號進行處理，產生一控製信號，控製機床的製動控製回路或其他設備的報警裝置，實現機床停車或安全報警。

三，安全光幕組成單元

發光器：由若乾發光單元組成，發射紅外光線。

受光器：由若乾受光單元組成，接受紅外光線，與發光器對應，形成保護光幕，產生通光、遮光信號，通過信號電纜傳輸到控製器。

控製器：為發光器、受光器供電，並處理受光器產生的通光、遮光信號，產生控製信號，控製機床的製動控製回路或其他設備的報警裝，實現機床停車或安全報警。控製器又可分為內置式控製器和外置式控製器；內置式控製器結構小巧緊湊，可安裝在機床或其他設備的電氣櫃內；外置式控製器結構美觀牢固，可直接安裝在機床床壁上或其他設備上；保證信號安全可靠的傳輸。

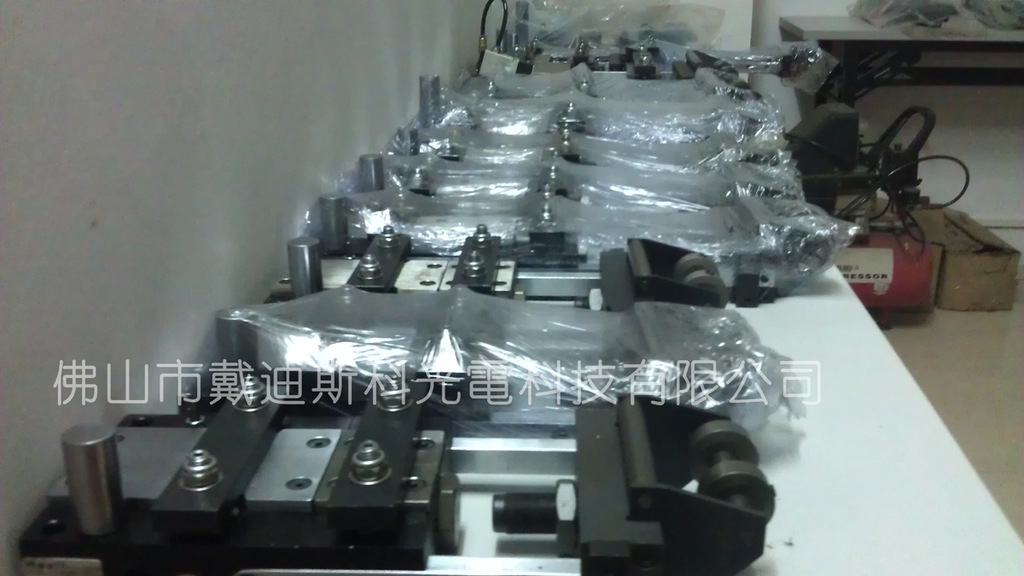

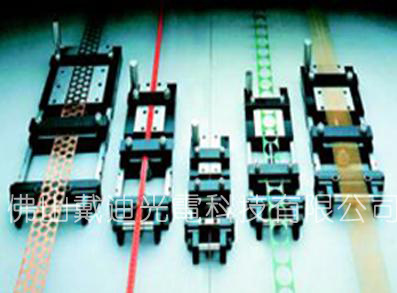

空氣送料器是您需要的送料器供應者，我們小型和快速送料器可用於薄料的送進，大型和大負荷送料器可用於厚料，異形和管狀材料可用特製的夾鉗。提供120種不同型號的送料器可供選擇，每一種都具有您可能在別的製造廠傢所無法發現的機械或氣動優點。

堅固的結構：

具有最小的磨損，在用於送進薄料時安裝在模具上距沖壓位最近的地方高精度的送料進給，歸根於有力的前後消振器運轉平靜空氣消耗少安裝簡便(模具間更換可具互換性)。

型號	材料寬度	送料寬度	材料厚度	氣缸拉力	最高速度
A 50	50	50	1.90	24	350	普通型
A 100	50	100	1.80	24	220
A 150	50	150	1.50	24	180
A 200	50	200	1.50	24	170
A 250	50	250	1.50	24	140
B 50	75	50	1.80	24	290
B 100	75	100	1.70	24	200
B 150	75	150	1.60	24	150
B 200	75	200	1.50	24	130
B 250	75	250	1.50	24	90
C 50	100	50	1.70	24	240
C 100	100	100	1.50	24	150
C 150	100	150	1.50	24	120
C 200	100	200	1.50	24	100
C 250	100	250	1.50	24	80
BX50	75	50	2.20	41	260	中型
BX100	75	100	2.00	41	180
BX150	75	150	2.00	41	150
BX200	75	200	1.80	41	120
BX250	75	250	1.70	41	90
CX50	100	50	2.00	41	240
CX100	100	100	1.80	41	170
CX150	100	150	1.80	41	140
CX200	100	200	1.60	41	110
CX250	100	250	1.60	41	90
DX50	150	50	2.00	41	230
DX100	150	100	2.00	41	160
DX150	150	150	2.00	41	130
DX200	150	200	1.50	41	100
DX250	150	250	1.50	41	80
SX50	205	50	1.50	82	250	中型 2 隻拉動汽缸
SX100	205	100	1.30	82	180
SX150	205	150	1.10	82	150
SX200	205	200	1.00	82	140
SX250	205	250	1.00	82	100
ZX50	305	50	1.40	82	230
ZX100	305	100	1.20	82	160
ZX150	305	150	1.00	82	130
ZX200	305	200	1.00	82	110
ZX250	305	250	1.00	82	90
P1	155	100	3.80	108	140	重型
P2	155	200	3.50	108	120
P3	155	300	3.00	108	80
S1	205	100	3.00	108	130
S2	205	200	3.00	108	110
S3	205	300	3.00	108	70
Z1	305	100	3.00	108	120
Z2	305	200	3.00	108	95
Z3	305	300	3.00	108	65
V1	460	100	3.00	216	120	重型 2 隻拉動汽缸
V2	460	200	2.50	216	100
V3	460	300	2.50	216	80
V4	460	400	2.50	216	65
K1	610	100	2.50	216	110
K2	610	200	2.50	216	95
K3	610	300	2.00	216	75
K4	610	400	2.00	216	60
TZ1	305	100	4.50	324	120	3-4 隻拉動汽缸
TZ2	305	200	4.00	324	85
TZ3	305	300	3.50	324	65
2TV1	460	100	3.50	430	110
2TV2	460	200	3.00	430	85
2TV3	460	300	2.50	430	65
2TV4	460	400	2.50	430	40
2TK1	610	100	3.00	430	105
2TK2	610	200	3.00	430	85
2TK3	610	300	2.50	430	65
2TK4	610	400	2.50	430	40

友情提示：更多的型號或特殊要求請咨詢本公司或直接致電：13690321996(蔡生)
