    攪拌罐,磁力配液攪拌罐,磁力反應釜,磁力攪拌罐電機價格
    商品代碼: 5034383
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明


    一、設備用途及概述

    磁力攪拌罐、磁力配料罐,磁力反應釜,磁力配液罐、磁力配液釜用途

          本裝置系氣液、液液、液固或氣固三相化工物料進行化學反應的化工單元操作設備之一,可使釜內介質在較高的壓力和溫度下使這些物料充分攪拌,以強化傳質和傳熱過程。

    本釜的主要特點是以靜密封取替瞭傳統的填料密封和機械密封,從而實現整臺反應釜在密封狀態下工作。因此,更適合於各種有毒、易燃、易爆以及其它滲透力極強的化學介質進行攪拌反應,是石油化工、有機合成、製藥、食品等工藝中進行硫化、氟化、氫化、氧化等反應最理想設備。

           本設備按物料腐蝕性能,選擇不同金屬或非金屬做防腐蝕材料,以防反應物料對釜體的腐蝕。




    二、工作原理及性能

    磁力攪拌罐、磁力配料罐,磁力反應釜,磁力配液罐、磁力配液釜工作原理及性能

          磁力攪拌反應釜由我公司多年的設計與製造經驗,我公司製作磁力攪拌驅動裝置技術已達到國外同類產品水平,在國內處於領先水平。

           強磁力攪拌反應釜的核心部件為FCH型磁力攪拌器,它是利用永磁磁鋼作為驅動材料,由於磁鋼具有異性相互吸引、同性相互排斥的特點,內外轉子分別用磁鋼NS極錯落排列,當電機減速機帶動外磁鋼體轉動,通過磁力作用從爾帶動內磁鋼體與外磁鋼體同步轉動,內磁鋼體通過聯軸器聯接攪拌軸及攪拌槳葉,達到攪拌目的。內磁鋼體通過不銹鋼等材料製作密封罩體與釜體通過螺栓聯接,形成靜密封腔,有效防止泄漏達到靜密封,徹底解決瞭填料密封與機械密封無法解決的泄漏問題,使整個介質處於絕對密封狀態下,無任何泄漏和污染,確保瞭人身與環境不受侵害。



    三、主要技術參數表

    磁力攪拌罐、磁力配料罐,磁力反應釜,磁力配液罐、磁力配液釜技術參數表

    操作容積L

    200

    300

    500

    1000

    2000

    3000

    5000

    全容積L

    250

    400

    630

    1350

    2500

    3800

    5600

    設計溫度

    -40~350

    設計壓力Mpa

    0.09~0.35

    夾套工作壓力Mpa

    0.1~0.6

    內徑/

    內高mm

    600/700

    700/800

    900/800

    1000/750

    1250/1500

    1500/1500

    1700/2000

    盤管冷卻、換熱麵積㎡

    0.9

    1.3

    1.7

    2.8

    4.3

    6.5

    8.7

    攪拌轉速r/min

    160250320

    電機功率KW

    0.37

    0.55

    0.75

    1.5

    2.2

    4

    5.5

    釜體重量Kg

    180

    250

    360

    650

    850

    1150

    1680




    四、結構及特點

    磁力攪拌罐、磁力配料罐,磁力反應釜,磁力配液罐、磁力配液釜結構及特點

    1、反應釜主要由釜體與釜蓋兩大部件組成:釜體用高強度的合金鋼板或復合鋼板卷製而成,其內側一般襯以能承受介質腐蝕材料,其中以SS304、SS316L等材料占多數,在內襯與釜體之間填充鉛銻合金,以使導熱和受力,也有直接用0Gr18Ni9Ti等材料單層製成。
    釜蓋為平板或凸形封頭,它也有高強度的合金鋼或復合鋼板製成,釜蓋上開有進氣口、加料口、測壓口、安全防爆口等等不同口徑的接管。

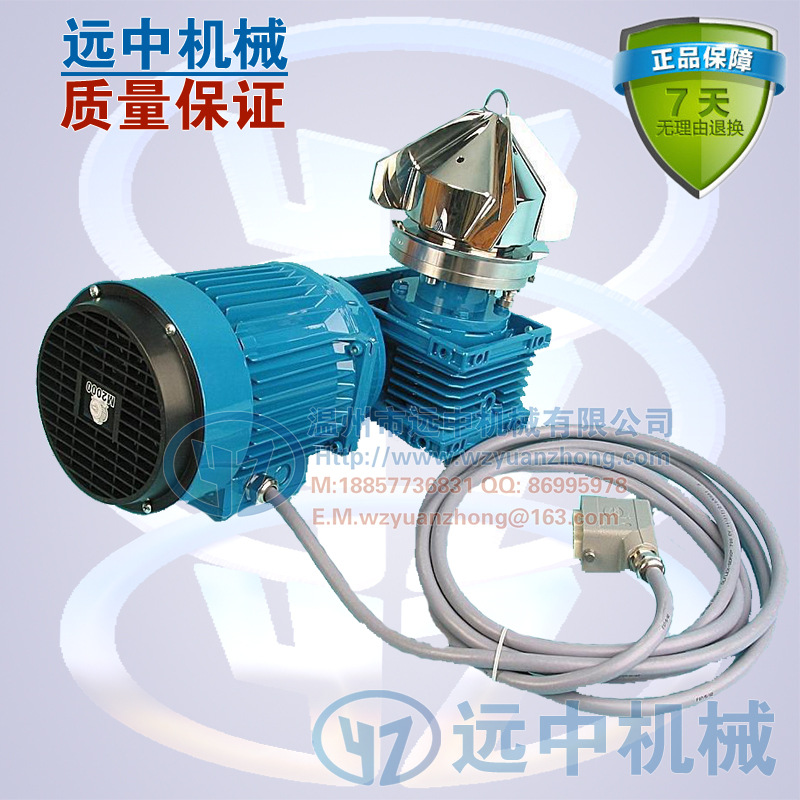

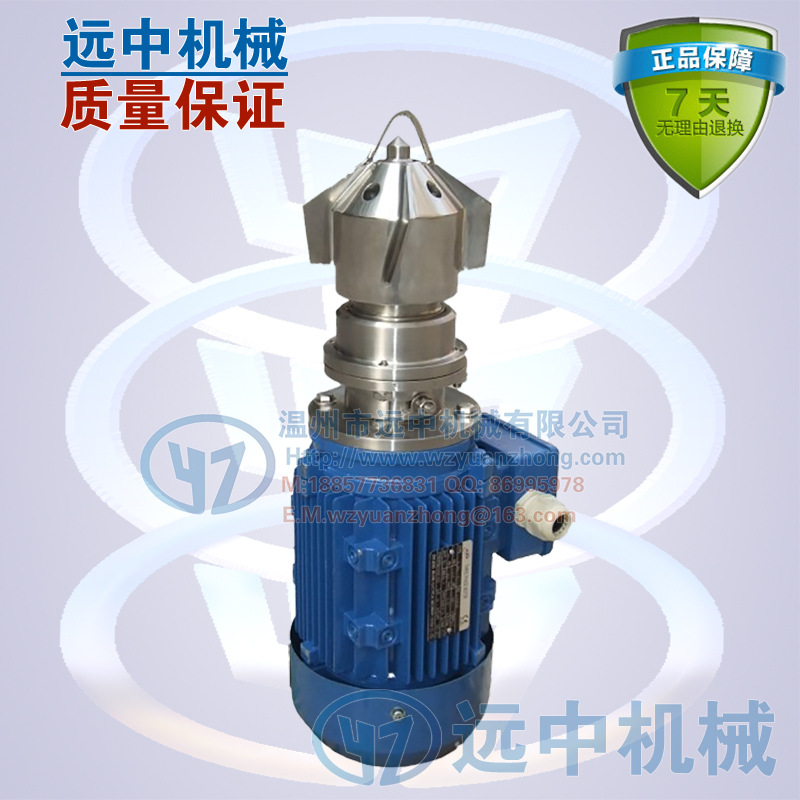

    2、磁力攪拌器:是由電機減速機驅動外磁鋼體轉動,外磁鋼體通過磁力線帶動密封罩體的內磁鋼體轉動,從而帶動攪拌軸及攪拌槳葉轉動,達到攪拌的目的。為瞭保證磁力攪拌器的正常運行,磁力攪拌器設有冷卻水套,當使用時需在冷卻水套之間通入冷卻水來降低溫度,確保磁力攪拌器的磁性材料不退磁。根據不同的反應介質選擇不同的攪拌槳葉,達到充分攪拌釜內物料的作用。
    3、加熱方式:
    可根據用戶的要求選擇不同的加熱方式,主要通過在釜體外焊接夾套,通入蒸汽、水循環、油循環,或在夾套中直接插入電加熱管直接加熱。
    4、安全與保護裝置:
    A、磁力攪拌反應釜選用YB系列隔爆型三相異步電動機,以保護電機在易燃易爆工況下安全運轉。
    B、釜蓋上根據用戶的需要,可以設置安全閥或安全爆破裝置,當釜內壓力超過規定壓力時,安全閥會自動打開或爆破片爆破,自行降壓,以保證設備的安全,應註意安全閥未經校準禁止使用。




    五、安裝及使用


    磁力攪拌罐、磁力配料罐,磁力反應釜,磁力配液罐、磁力配液釜設備的安裝及使用:

     1、釜體在運輸和安裝就位時,應避免碰壞釜蓋上部的磁力攪拌器。反應釜操作間要求通風良好,且符合防爆要求。將設備安裝於支架上,在四個支座上用斜鐵找平,保持設備與地麵的垂直。對反應介質易燃易爆的設備應安裝防靜電的接地裝置,消除靜電隱患。

    2、依據反應釜介質、設計壓力和設計溫度選用相匹配的密封墊片。釜體與釜蓋、磁力攪拌器與釜蓋、各管法蘭間應裝入密封墊片,並將螺栓重新上緊。上緊螺栓時應按對角分佈原則,均勻地上緊螺栓,且應分2~3次擰緊,以防止螺栓上偏,損壞密封墊片影響密封效果。
    3、減速機的油箱加13號壓縮機油或11號汽缸油,油位應加到規定的標記處,並應定期更換潤滑油。
    4、如果是高溫、高速磁力攪拌器,使用前要在軸承註油口加入潤滑油,在以後的使用過程中應定期從註油孔加入潤滑油。
    5、設備開機之前,在磁力攪拌器的外水套內通入冷卻水,下端為進水口,上端為出水口,應使用單獨的冷卻水系統,不允許冷卻水經釜內冷卻盤管再進入磁力攪拌器的冷卻水套。
    6、設備配套控製櫃及變頻調速器應放置於乾燥、通風良好的單獨設置的電氣控製車間。
    7、點動電動機,觀察釜內攪拌軸的正反轉,如為反轉重新調整電機的接線或調整變頻調速器。
    8、設備攪拌轉速大於80r/min時,電機不可直接在工作轉速下啟動,要通過變頻器緩慢的將攪拌轉速提高。否則攪拌器阻力過大,導致磁力攪拌器過載造成攪拌損壞或燒壞電機。
    9、上述工作完成後,按工作壓力進行密封性試驗,通入隋性氣體保壓15~30分鐘,檢查整體設備有無泄漏,如無泄漏方可投料生產。
    10、所有閥門在使用時,關閉不宜太猛,以免損壞密封麵。
    11、投料後,壓力上升須緩慢進行。同理,釜內降壓時也應逐步減壓。
    12、因反應釜的工作環境惡劣,會嚴重影響軸承、軸套的使用壽命,設備在正常運轉時如發生異常磨擦聲或振動聲,說明軸承或軸套磨擦間隙過大,需馬上更換。




    六、包裝清單

    隨機附件:

    1、產品使用說明書  2,產品質量合格證書  3、壓力表     4、安全閥    5、閘閥蒸汽進口    6、溫度計等




    遠中承接工程項目

    遠中承接工程項目應用領域:

    中藥提取濃縮系統設備       乳/食/飲品設備            生物發酵系統設備
    肉製品系統設備                豆製品系統設備            粉針/頭孢系統設備
    大輸液/水針劑系統設備     大輸液滅菌設備            處理/環境工程設備
    血液製品系統設備             原料/合成系統設備       潔凈管道工程設計安裝

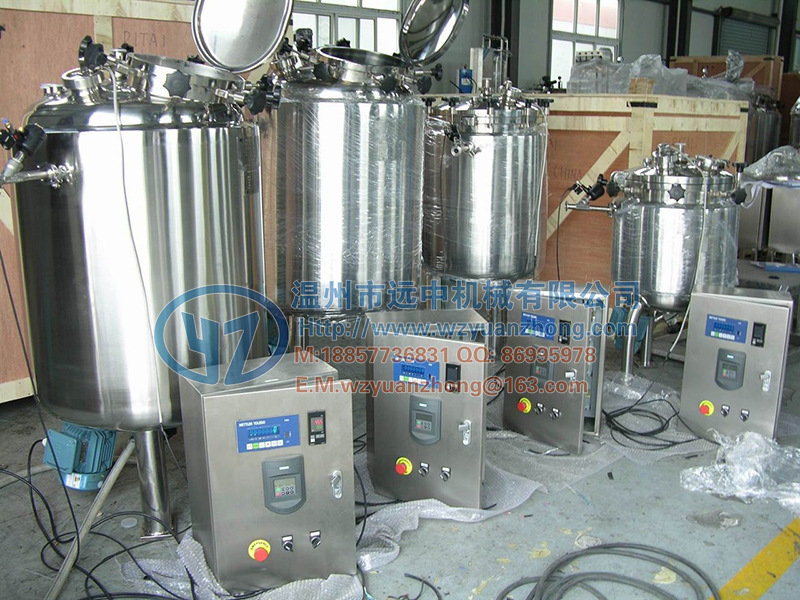

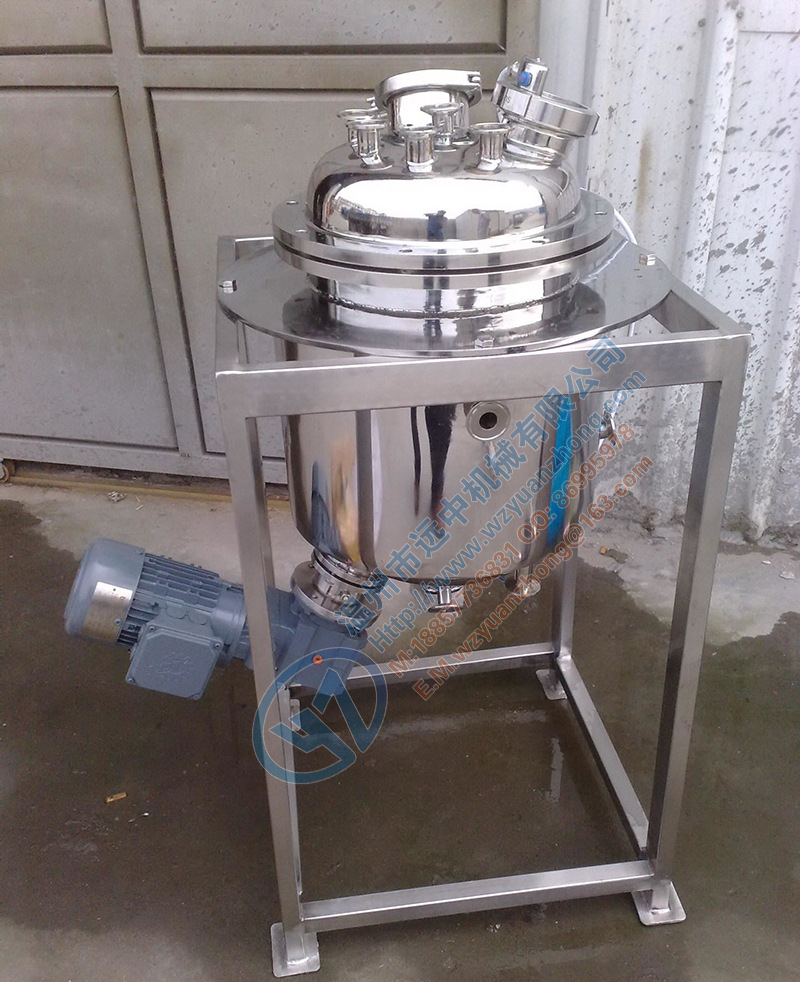

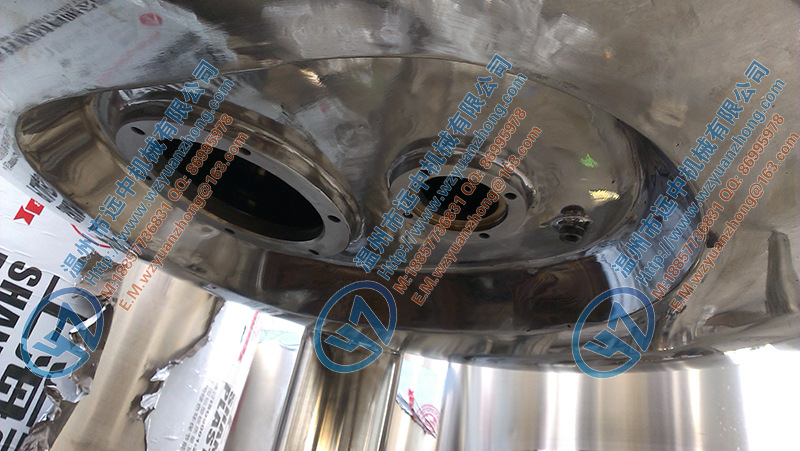

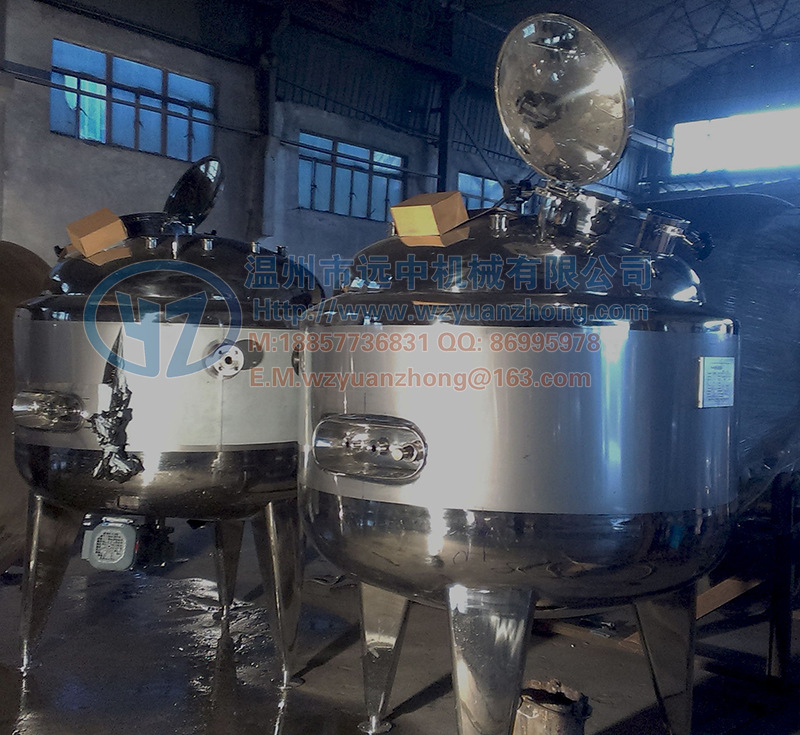

    產品案例實圖

    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    undefined
    品牌介紹

             溫州市遠中機械有限公司是一傢20多年來專業從事《生物製藥機械、乳品飲料機械、化工機械設備》衛生級流體設備工藝設計、製造、安裝調試及售後服務為一體的高新技術企業。主要產品:中藥提取藥液濃縮酒精回收配料攪拌系統大小輸液註射劑成套設備小型不銹鋼實驗提取濃縮設備及衛生泵、閥門管件等系列產品,廣泛適用於生物製藥、乳品、飲料、酒類、化工行業等領域中。


           本公司設備優勢:設計美觀,結構緊湊、性能穩定、高效節能、使用壽命長、售後服務及時12H內到位處理,本公司產品大大提高企業的中式、大型規模生產效率,為用戶提高生產效率及降底成本,可實現成套設備自動化生產管理模式。企業在不斷創新、進取、專業的製造技術、卓越的產品質量、誠信的經營理念、完美的售後服務,贏得瞭國內外客戶的信賴與支持。

    本公司擁有行業中較先進的不銹鋼容器加工技術和焊接技術,機械自動拋光技術和電解拋光技術,產品製造嚴格遵循GMP和FDA規范的要求,各項質量指標均已達到世界先進水平,在產品性能, 外觀, 壽命及服務等方麵得到客戶的一致好評,並建立起瞭良好的信譽。

            本公司宗旨是:“質量鑄就品牌、誠信引領未來” 的辦廠宗旨,企業將繼續在技術及硬件製造上加大技改力度,並以全新風貌和靈活務實的運作機製;以可靠的質量、合理的價位、良好的售前售後服務;滿足廣大用戶的需求,向社會提供一流製藥設備,一流服務管理。我公司的產品已經在歐洲、亞洲、非洲、中東等國傢已有瞭良好的市場。

    undefined


    焊接車間實拍圖

    undefined
    undefined

    產品運輸

    undefined

    undefined1、本設備采用單體吊運。
    2、吊具和吊運設備的吊運能力要設備的重量相適應。
    3、選擇合適的吊運點。
    4、吊裝時,不得直接使用鋼纜,可用吊繩或用佈、棉紗等保護表麵後起吊。
    5、吊具的放置一定要正確以確保吊裝平穩。
    6、請檢查吊具的完整性。
    7、在搬運、吊裝時,要特別註意保護,不得碰撞。
    8、請確認吊運設備的吊運能力。
    9、裝運量不準超過運輸工具的額定載重量。
    10、設備請勿置放在酸堿環境中,防止腐蝕。
