    廠傢直銷多功能動態提取罐 不銹鋼多功能提取罐 蒸汽加熱提取設備
    商品代碼: 5026162
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    790維殊機械_01



    undefined

     備註:以上標註價格以及參數僅供參考,具體價格請聯系客服!

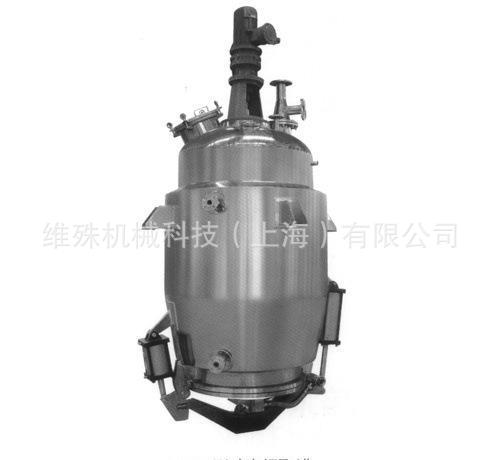

    一、多功能動態提取罐用途:

      多功能動態提取罐主要適用於製藥、食品、化工行業中對物料以水或有機溶媒為介質,在攪拌狀態下進行煎煮提取或熱回流提取等工藝過程。並可在提取過程中,同時回收揮發油成分。具有提取效率高、操作方便等優點。

    二、多功能動態提取罐結構組成:

      提取罐主體包括內筒體、夾套層、保溫層、攪拌裝置、支耳、氣動出渣門、氣動操作臺等;提取罐保溫層以巖棉作為保溫材料。

      內筒體材質為優質SUS304/316L,夾套采用全封閉,外筒體SUS304亞光薄鋼板。 罐內配備CIP清洗自動旋轉噴洗球頭,測溫孔、防爆視燈、視鏡、快開式投料口等,確保操作簡便,符合GMP醫藥標準。具有溶劑分佈均勻,出渣方便等特點。

      多功能動態提取罐有直筒式提取罐、正錐式提取罐、斜錐式提取罐、蘑菇式提取罐及倒錐式提取罐等多種型式。

      提取罐成套設備由1.提取罐;2.泡沫捕集器;3.氣液分離器;4.冷卻器;5.冷凝器;6.油水分離器;7.料液泵;8.管道過濾器及內部聯接管路構成。

    三、多功能動態提取罐的結構特性:

      1、傳統形式,所占建築空間較小,為提取車間廣泛使用。

      2、出渣門上設有底部加熱,使藥材提取更加完全。

      3、改進出液方式和增加攪拌裝置,提高瞭動態提取的提取效率。

    四、多功能動態提取罐選型參數:

    規格型號

    WS-1000

    WS-2000

    WS-3000

    WS-6000

    WS-8000

    WS-10000

    全容積(L)

    1200

    2300

    3200

    6300

    8500

    11000

    罐內設計壓力(MPa)

    0.09

    夾套內設計壓力(MPa)

    0.3

    加料口直徑(mm)

    400

    400

    400

    500

    500

    500

    加熱麵積(㎡)

    3

    4.7

    6.8

    10

    12

    15

    冷凝麵積(㎡)

    4

    5.4

    8

    10

    15

    18

    冷卻麵積(㎡)

    1

    1

    1.5

    2.2

    2.2

    2.2

    過濾麵積(㎡)

    0.25

    0.25

    0.25

    0.3

    0.3

    0.36

    排渣門直徑(mm)

    800

    800

    800

    1000

    1000

    1000

    耗汽(kg/h)

    285

    346

    570

    718

    903

    1140

    設備重量(kg)

    1800

    2050

    2400

    3025

    4030

    6500

    加熱汽管口

    DN-50

    DN-50

    DN-60

    DN-60

    DN-80

    DN-80

    二次汽管口

    DN-80

    DN-80

    DN-100

    DN-100

    DN-100

    DN-100

    冷卻水管口

    DN-50

    DN-50

    DN-60

    DN-60

    DN-70

    DN-70

    電動機功率Kw

    2.2

    4

    5.5

    5.5

    7.5

    7.5

    攪拌轉速ppm/min

    21

    21

    32

    32

    32

    32

    五、根據用戶不同需求,可采用執行的設計、製作、檢驗標準如下:

      1.  SFDA 《藥品生產質量管理規范》2010年版

      2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)

      3.  GAMP藥品生產自動化管理規范

      4.  GB150.1~150.4-2011《鋼製壓力容器》

      5.  NB/T47003.1-2009《鋼製焊接常壓容器》

    六、多功能動態提取罐訂購選型需提供參數:

      多功能動態提取罐設計選型時需明確物料的特性、使用工況、組件配套范圍等,詳細可電詢。

    註:上第四項參數表可能會根據物理的性質及實際的使用工況有所調整。
