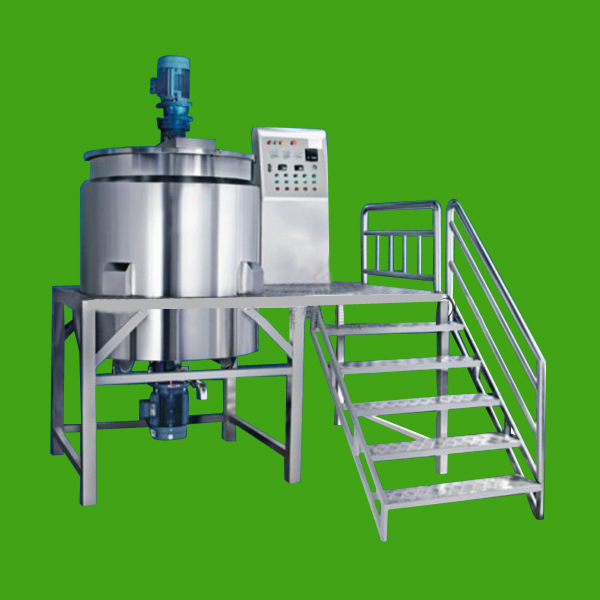

1、500L反應攪拌鍋配置表

序號

項目名稱

配置及技術參數

備註

1

容積

設計容積600L,工作容積500L

2

攪拌方式

1.框式刮壁攪拌槳,功率3KW,轉速0—60轉/分

變頻調速

2.攪拌漿材質：SUS316不銹鋼，刮板材質：聚四氟乙烯。

3

設計壓力

工作壓力<0.2MPa

4

加熱/冷卻

方式

蒸汽加熱，自來水冷卻

5

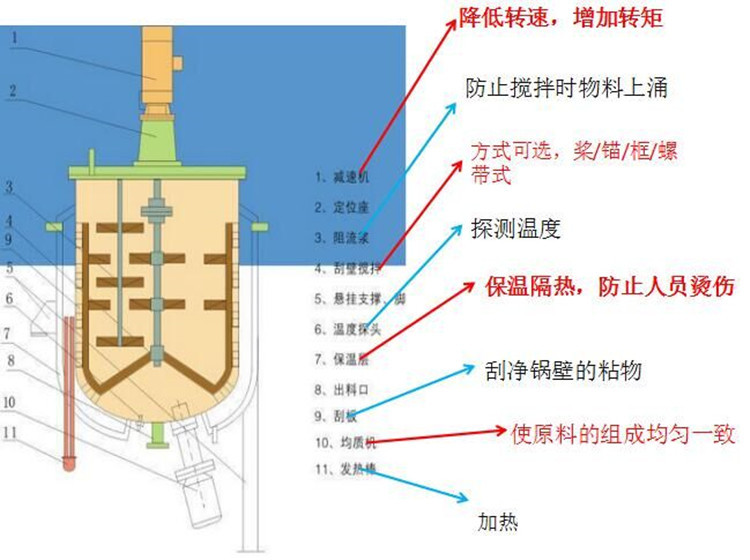

基本結構

鍋體為三層，加熱外帶保溫裝置，蝶形底，上刮邊攪拌，底部裝均質機，底部閥門放料。

6

鍋體材質

1.內鍋材質SUS316L材質，厚度6mm

GMP藥標

2.夾套材質SUS304不銹鋼，厚度6mm

3.外殼材質SUS304不銹鋼，厚度3mm

GMP藥標

7

開蓋方式

半開蓋

8

支撐方式

不銹鋼掛耳，數量四個；支撐點離投料口高度為700cm

9

放料方式

￠51mm不銹鋼蝶閥帶彎頭側邊出料

10

拋光等級

鍋體外部機械打磨，內表麵鏡麵拋光>300目

GMP藥標

2、均質機

１

均質機馬達

1.底部立式安裝，材質：SUS316L不銹鋼

2.均質機功率5.5KW，轉速2880轉/分

德國博格曼

3.密封形式：水環機械密封.

2

均質形式

轉子及定子研磨

3

均質頭加工

轉子及定子采用線切割精加工

3、操作平臺

1

使用材質

支架采用不銹鋼方管

2

上鋪板

3mm鋁合金板

3

護欄

不銹鋼管護欄

4、電器控製櫃

序號

項目名稱

配置及技術參數

備註

1

外殼材質

采用不銹鋼板，板厚為2mm

2B沙麵板

2

電器控製櫃

德力西

3

變頻器

臺達
