我公司創辦於2004年，多年來專註於WiFi (WLAN無線局域網)產品研發、生產和銷售：USB無線網卡，無線WiFi模組，無線路由器、WIFI無線開關等產品。
這些無線產品極其適合於：臺式電腦、上網本、MID（平板電腦）、機頂盒、監控攝影頭、網路收音機、數位相框、健身器材、醫療器械、燈光控製、門鎖控製、物流網監控設備，等等需要采用無線傳送數據的各種運用。
為保障合作夥伴的長期利益，我們在追求產品的品質基礎上用心控製成本。產品盡量采用日本春田電子料，不論對國內還是對國外，所有的產品全部采用環保工藝生產，每一個產品都要經過多道環節的耗時約5分鐘嚴格測試。
多數產品已獲得RoHS、REACH的SVHC、CE、FCC、CI、KCC等產品認證。產品80%為出口，范圍輻射到世界各地，這些產品也已通過各種機構的努力，已被很多國傢的電信公司所使用。

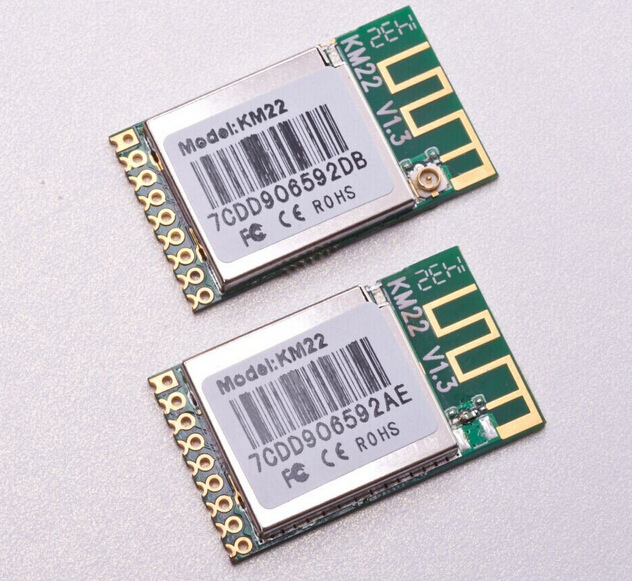

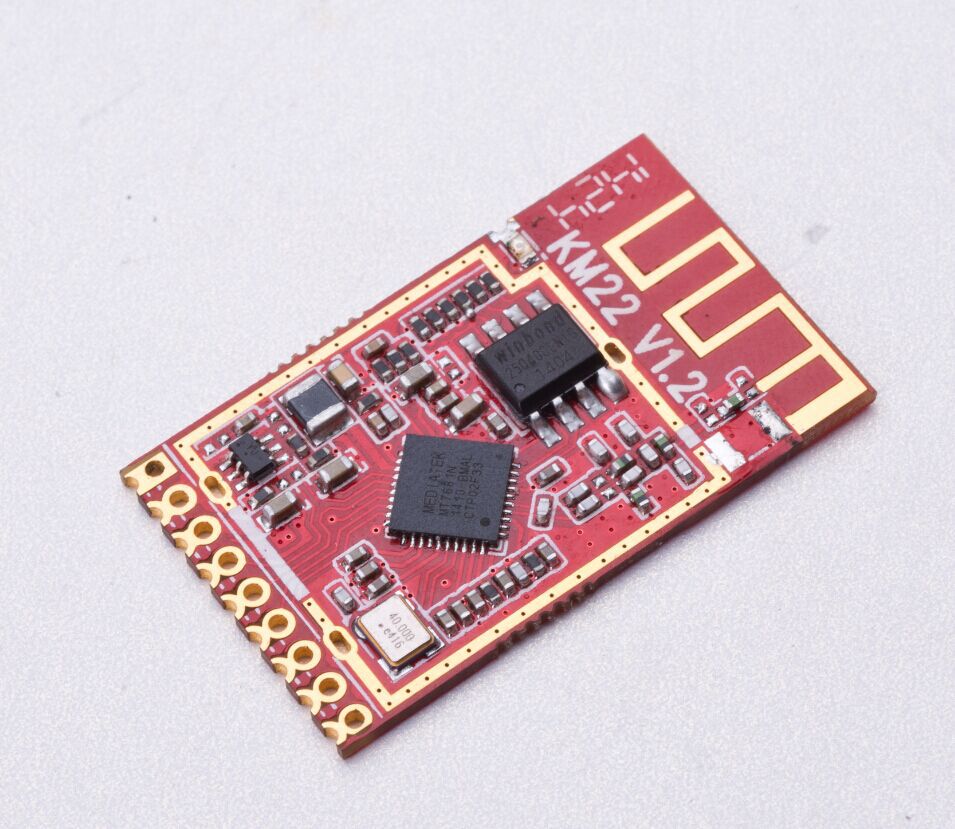

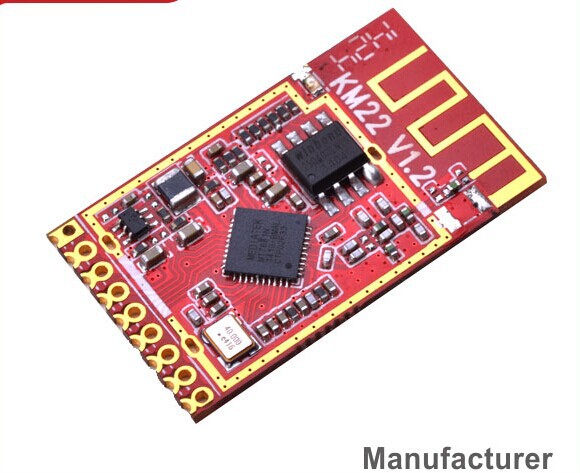

GWF-KM22是一個基於MT7681芯片工作於2.4GHz頻段的WLAN模塊，符合IEEE的802.11b/g/n標準，MT7681采用1T1R技術集成瞭一個高效節能的板上功率放大器、低噪聲放大器和更有效的電源管理，並最大限度地減少瞭實現可靠WiFi鏈接所需的技術。
GWF-KM22是一個功能齊全的WiFi模塊，包括一些基於TCP/IP，UDP的連接協議，通過一個低成本、低功耗、低復雜度的系統獲得的快速的互聯網連接和可靠的信息交換.
本模組提供UART和多個可選的GPIO介面，具備板載或外接天線設計降低瞭外圍射頻硬件技術的需求，非常適合於當眾多智能傢電和消費類電子產品需要微型無線控製功能的場景，如，恒溫器，電源插座，LED控製，無線傳感器以及其他應用。在軟件功能需求比較簡單的時候，甚至可使用MT7681內部的MCU來取代外部的MCU。
GWF-KM22特定的串口AT命令集可以大大簡化用戶對WIFI連接和控製的軟件設計
2 特征
支持2.4GHz, 802.11b/g/n Client和AP模式
內部MCU支持一定控製功能
支持WiFi聯網快速智能設置
支持UART和4個GPIO介面
支持WEP,WPA2安全加密方式
RF射頻開/關, 睡眠模式省電管理功能
支持外置天線或板上天線
協議與介面標準 | ||
WiFi標準 | IEEE 802.11b/g/n | |
數據介面 | 一個UART：115200bps | |
I/O口 | 4個GPIO，最快中斷響應時間 1ms | |
LED | LED亮時表示已經連上WiFi | |
內存容量 | ||
外掛Flash | 4Mbit | |
WiFi特性 | ||
WiFi 工作模式 | Client / Soft AP模式 | |
無線安全支持 | WPA2-PSK，WEP | |
WiFi射頻參數(典型值) | ||
工作頻率 | ISM band, 2412~2483.5MHz. | |
發射功率 | 802.11b (CCK) 11Mbps: 19+/-1dBm | |
802.11g (OFDM) 54Mbps: 16+/-1dBm | ||
802.11n(HT20@MCS7),15+/-1dBm 802.11n(HT40@MCS15),15+/-1dBm | ||
接收靈敏度 | 802.11b: -86+/-1dBm; 802.11g: -72+/-1dBm, 802.11n (HT20), -68+/-1dBm; 802.11n (HT40), -65+/-1dBm | |
工作電流(典型值) | ||
電源輸入VCC | 3.3+/-0.05 VDC | |
工作電流 | 1.1mA | 睡眠模式 |
6mA | RX偵聽模式 | |
15mA | RX省電模式, DTIM=1 | |
70mA | RX工作、HT40、MCS7 | |
220mA | 802.11g (OFDM) 54Mbps | |
210mA | 802.11n (HT20@MCS7) | |
210mA | 802.11n (HT40@MCS7) | |
245mA | 802.11b (CCK) 11Mbps | |
工作條件 | ||
工作溫度 | -10?C to +60?C | |
儲存溫度 | -20?C to +80?C | |
工作濕度 | 20% to 80% | |
物理規格 | ||
尺寸 | 30*18mm | |
重量 | 2.4g | |
管腳 | 名稱 | 說明 |
1 | RST | 低電平復位輸入 |
2 | GND | GND |
3 | VCC | 3.3V |
4 | RXD | UART_RXD |
5 | TXD | UART_TXD |
6 | GPIO3 | GPIO3 |
7 | GPIO2 | GPIO2 |
8 | GPIO1 | GPIO1 |
9 | GPIO0 | GPIO0 |
註：1. GPIO0?9?13可以選擇拉高拉低或開漏輸出 2. GWF-KM22目前隻支持UART/GPIO介面 | ||
2014隨著智能傢居市場的爆炸式增長，大傢普遍認為智能傢居是大勢所趨，數據傢預測2016年智能傢居市場將超過萬億，為瞭分享這塊大蛋糕，為瞭給您的產品插上騰飛的翅膀，串口WIFI模塊將是您的不二之選。
深圳市奧金瑞科技為瞭適應市場的需求，經過多年的市場經驗和技術累積，於2014年年底推出的最新智能傢居嵌入式串口WIFI模塊，型號：GWF-KM22。
2014年的串口WIFI市場魚目混雜，有很多商傢為瞭獲取眼前的暴利，推出很多劣質商品來欺騙消費者，請認準勤懇務實的品牌——深圳奧金瑞科技
深圳市奧金瑞科技有限公司創建於2004年2月，是一傢以射頻技術(數字多媒體、無線網路）產品研發、生產、銷售為一體的高新科技型企業。
奧金瑞人立足創新產品，潛心產品技術研發，註重產品品質和誠信服務，以“時尚、簡單、可靠”的理念設計、生產和銷售產品、服務，以供市場；公司在不斷的產品研發實踐中積累瞭豐富的產品開發經驗，並具有深厚的自主知識產權設計、技術積累以及創新的技術研發，通過技術的不斷創新，為客戶提供最具競爭力的數字多媒體和無線網路產品。
“以客戶能持續滿意購買為宗旨 “是奧金瑞人始終如一的追求，“多、快、好、省”為客戶提供優質、安全、可靠的技術和產品是奧金瑞永恒的方針，我們將不斷的超越自我，一如既往地為客戶創造價值，提供更加物美價廉的產品和一流的服務！
主營：wifi網卡、wifi模塊、wifi插座、智能傢居類產品，專註無線產品研發生產10年，品質鑄造品牌！
