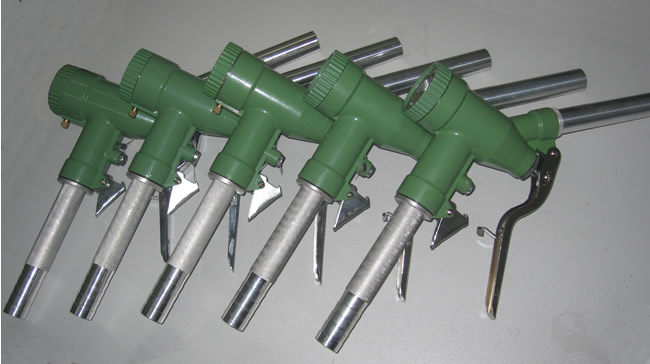

LLY系列螺翼式計量加油槍

一、用 途:LLY型系列螺翼式計量加油槍。是用於測量流經管道液體（汽油、柴油、機油、液壓油等）的體積流量的機表。適用於汽油等輕質油料的灌裝。該產品按Q/YOY01-90標準組織生產，具有精度高，使用方便、靈活等優點。適用於公路工程施工、廠礦企業、機關團體的油料管理。BSLJ型計量加油槍，它可以直接安裝在油庫的灌桶的分發管上加油和灌油。也可以安裝在汽車油槽車和汽油摩托泵的分發管上給群車加油。油料可以由泵供給，也可以利用油罐高差的自然壓力（壓力應在≤0.4兆帕）。它具有體積小，重量輕，攜帶方便，計量準確等優點，適用於輕質油料的灌裝。

性能參數:

型號 LLY-15型 LLY-25型 LLY-32
口徑 15毫米 25毫米 32毫米
流量范圍 15~40升/分 25~60升/分 32~120升/分
額定流量 25升/分 35升/分 65升/分
使用壓力 ≤0.4兆帕 ≤0.4兆帕 ≤0.4兆帕
基本誤差 ±1% ±1% ±1%
機表示值 1~9999 1~9999 1~9999

2、計量精度：±1%

3、被測介質：汽油.如介質為煤油、柴油時應對流量計讀數作修正處理，詳見第四款5條。

二、主要結構及工作原理

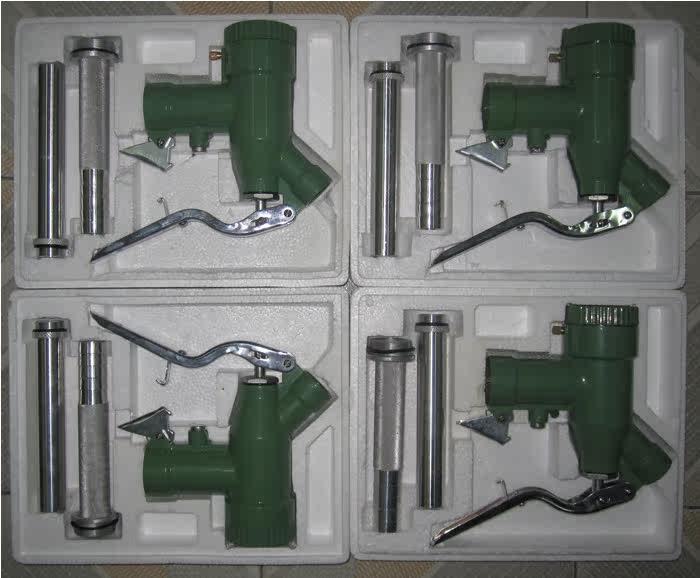

螺翼式計量加油槍的結構由計數器、計量室及主體三部分組成。其中計數器由磁性聯軸器和累計指示，回零裝置等機構組成，計量室由芯架、葉輪、蝸輪、蝸桿等零件組成，主體由表殼、進、出油筒、閥門機構等組成。

握緊彎手柄，閥門打開時，液體經進油筒流入計量室，液體作用在葉輪上使之產生轉矩而轉動，葉輪的轉速經蝸桿、蝸輪、齒輪的減速，再經磁性聯軸器帶動計數器進行積算，便可讀出流經管道的液體體積數量
