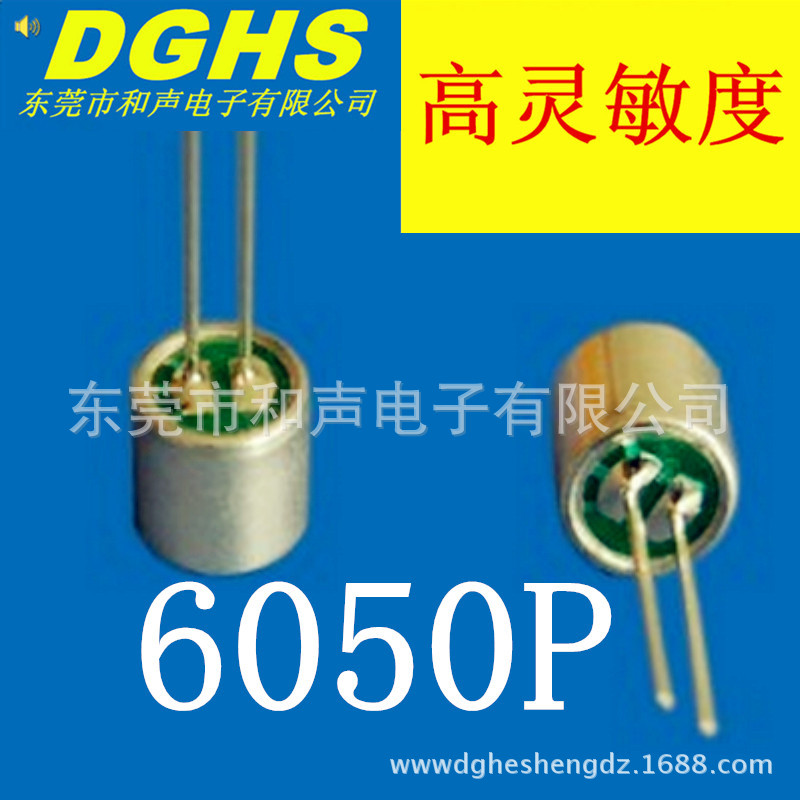

產品圖片

規格書

具體承認規格書，與我司業務人員交談時，會及時給你奉上！

工作原理、產品介紹

咪頭：是將聲音信號轉換為電信號的能量轉換器件，是和喇叭正好相反的一個器件（電→聲）。是聲音設備的兩個終端，咪頭是輸入，喇叭是輸出。又名麥克風，話筒，傳聲器，咪膽等。

   我司咪頭型號如下：9767、9745、9790、9750、9465、6050、6027、6015、6018、6022、6035、6013、4015、4011、4013、4522等。

  本司推出的焊點咪頭、帶針插腳咪頭、帶線咪頭、帶電容式傳聲器咪頭、貼片咪頭、駐極體式送話器、電容咪廣泛用於錄音筆、手機、麥克風、電話機、藍牙耳機、聲控燈、耳機耳麥、對講機、數位相機MP3MP4、助聽器、聲控玩具等通信及數位領域，以上產品型號主要包括駐極體式咪頭、貼片式咪頭，全指向和單指向咪頭。功能主要有：防水，消噪、抗乾擾、屏蔽等。

 駐極體傳聲器的結構

　　以全向MIC,振膜式極環連接式為例

1、防塵網：

　　保護咪頭，防止灰塵落到振膜上，防止外部物體刺破振膜，還有短時間的防水作用。

2、外殼：

　　整個咪頭的支撐件，其它件封裝在外殼之中，是傳聲器的接地點，還可以起到電磁屏蔽的作用。

3、振膜：是一個聲-電轉換的主要零件，是一個繃緊的特氟窿塑料薄膜粘在一個金屬薄圓環上,薄膜與金屬環接觸的一麵鍍有一層很薄的金屬層,薄膜可以充有電荷，也是組成一個可變電容的一個電療板，而且是可以振動的極板。

4、墊片：

　　支撐電容兩極板之間的距離，留有間隙，為振膜振動提供一個空間，從而改變電容量。

5、背極板：

　　電容的另一個電療，並且連接到瞭FET（場效應管）的G（柵）極上。

6、銅環：

　　連接極板與FET（場效應管）的G（柵）極，並且起到支撐作用。

7、腔體：

　　固定極板和極環，從而防止極板和極環對外殼短路（FET（場效應管）的S（源極），G（柵）極短路）。

8、PCB組件：

　　裝有FET，電容等器件，同時也起到固定其它件的作用。

9、PIN：有的傳聲器在PCB上帶有PIN（腳），可以通過PIN與其他PCB焊接在一起，起連接另外前極式，背極式在結構上也略有不同。

咪頭的電原理圖：

FET(場效應管)MIC的主要器件，起到阻抗變換或放大的作用，

C;是一個可以通過膜片震動而改變電容量的電容，聲電轉換的主要部件。

C1,C2是為瞭防止射頻乾擾而設置的，可以分別對兩個射頻頻段的乾擾起到抑製作用。

RL:負載電阻，它的大小決定靈敏度的高低。

VS:工作電壓，MIC提供工作電壓

:CO:隔直電容，信號輸出端.

駐極體咪頭的工作原理：

　　由靜電學可知，對於平行板電容器，有如下的關系式：C=ε．S/L ……①即電容的容量與介質的介電常數成正比，與兩個極板的麵積成正比，與兩個極板之間的距離成反比。

　　另外，當一個電容器充有Q量的電荷，那麼電容器兩個極板要形成一定的電壓，有如下關系式：C=Q/V ……②

　　對於一個駐極體咪頭，內部存在一個由振膜，墊片和極板組成的電容器，因為膜片上充有電荷，並且是一個塑料膜，因此當膜片受到聲壓強的作用，膜片要產生振動，從而改變瞭膜片與極板之間的距離，從而改變瞭電容器兩個極板之間的距離，產生瞭一個Δd的變化，因此由公式①可知，必然要產生一個ΔC的變化，由公式②又知，由於ΔC的變化，充電電荷又是固定不變的，因此必然產生一個ΔV的變化。

　　這樣初步完成瞭一個由聲信號到電信號的轉換。

　　由於這個信號非常微弱，內阻非常高，不能直接使用，因此還要進行阻抗變換和放大。

FET場效應管是一個電壓控製元件，漏極的輸出電流受源極與柵極電壓的控製。

　　由於電容器的兩個極是接到FET的S極和G極的，因此相當於FET的S極與G極之間加瞭一個Δv的變化量，FET的漏極電流I就產生一個ΔID的變化量，因此這個電流的變化量就在電阻RL上產生一個ΔVD的變化量，這個電壓的變化量就可以通過電容C0輸出，這個電壓的變化量是由聲壓引起的，因此整個咪頭就完成瞭一個聲電的轉換過程。

　咪頭的主要技術指標：

咪頭的測試條件;MIC的使用應規定其工作電壓和負載電阻,不同的使用條件,其靈敏度的大小有很大的影響

1、消耗電流：即咪頭的工作電流

主要是FET在VSG=0時的電流，根據FET的分檔，可以做成不同工作電流的傳聲器。但是對於工作電壓低、負載電阻大的情況下，對於工作電流就有嚴格的要求。

2、靈敏度：單位聲壓強下所能產生電壓大小的能力。 單位：V/Pa 或 dBV/Pa 有的公司使用是dBV/μBar

-40 dBV/Pa=-60dBV/μBar     0 dBV/Pa=1V/Pa  聲壓強Pa=1N/m2

3、輸出阻抗：基本相當於負載電阻RL(1-70%)之間。

4、方向性及頻響特性曲線：

a、全向: MIC的靈敏度是在相同的距離下在任何方向上相等，全向MIC的結構是PCB上全部密封,因此,聲壓隻有從MIC的音孔進入，因此是屬於壓強型傳聲器。

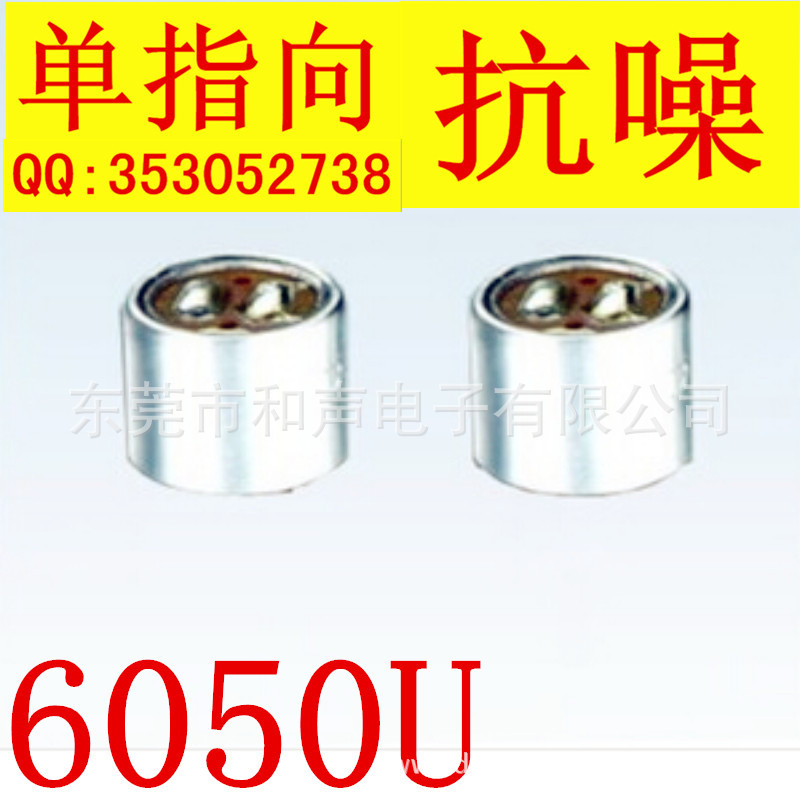

b、單向 單向MIC 具有方向性，如果MIC的音孔正對聲源時為0度，那麼在0度時靈敏度最高，180度時靈敏度最低，在全方位上呈心型圖，單向MIC的結構與全向MIC不同，它是在PCB上開有一些孔，聲音可以從音孔和PCB的開孔進入，而且MIC的內部還裝有吸音材料，因此是介於壓強和壓差之間的MIC。

c、消噪型：是屬於壓差式MIC，它與單向MIC不同之處在於內部沒有吸音材料，它的方向型圖是一個8字型

5、頻率范圍：

　　全向： 50~12000Hz 20~16000Hz

　　單向：100~12000Hz 100~16000Hz

　　消噪：100~10000Hz

6、最大聲壓級:是指MIC的失真在3%時的聲壓級,聲壓級定義:20μpa=0dBSPL MaxSPL為115dBSPLA SPL聲壓級

7、S/N信噪比：即MIC的靈敏度與在相同條件下傳聲器本身的噪聲之比，詳見產品手冊，噪聲主要是FET本身的噪聲 .

備註：錄音器的咪頭正負極接反瞭不能用，錄音器的咪頭的負極是和屏蔽線連接，會造成無音

 產品參數說明

靈敏度(0dB=1V/Pa,1000Hz):   -20dB ~ -48dB
      (0dB=1V/μbar):       -40dB ~ -68dB
      Vs=4.5V RL=2.2KΩ
頻率響應  20~20000Hz
方向性  全指向性
阻抗 ≤2.2KΩ
電流消耗 Maximum 500μA
標準工作電壓  1.5-4.5V
最大工作電壓  10V
靈敏度降低  Within-3dB at 1.5V
信噪比  More than 60dB
