單沖壓片機 小型壓片機

詳情咨詢：鐘朗18680223761

一、產品簡介：

單沖壓片機能將粉粒狀原料壓製成片劑，本機性能優良，適應性強，使用方便，易於維修，體積小，重量輕，無電時也可手搖片。本機隻裝一付沖模，物料的充填深度，壓片厚度均可調節，能適應製藥行業壓製各種中、西藥征劑的要求和其它行業壓製各種類似產品的要求，深受各待業廣大用戶的歡迎。

二、工作原理：

本機是一種小型臺式電動連續壓片的機器，壓片機下沖的沖頭部位(其工作位置朝上)由中模孔下端伸入中模孔中，封住中模孔底，利用加料器向中模孔中填充藥物，上沖的沖頭部位(其工作位置朝下)自中模孔上端落入中模孔，並下行一定行程，將藥粉壓製成片，上沖提升出孔。下沖上升將藥片頂出中模孔，完成一次壓片過程，下沖降到原位，準備下一次填充。

三、適用范圍：

適用於製藥廠、化工廠、醫院、科研單位、實驗室試製和小批量生產。

四、加工范圍：

小型單沖壓片機通用於中/西藥粉末、金屬粉末、陶瓷粉末、電子元件、化工原料成型加工。

1.5噸單沖壓片機常用的模具規格有4mm-12mm,公司都有以上現成模具可以選擇；5噸單沖壓片機常用的模具規格有4mm-18mm,公司都有以上現成模具可以選擇；6噸單沖壓片機常用的模具規格有4mm-25mm,公司都有以上現成模具可以選擇.

五、適用行業例舉：

單沖壓片機可壓圓片，異形片，帶字片劑，非常適合於實驗室用於研製新產品。

與DYP-1.5T、DYP-5不同的是：DYP-6T單沖壓片機的壓力為60kn，壓力更大，所生產的片劑含量準確，重量差異小，硬度適當，外觀美，色澤好，最適合製藥，化工，食品，保健，農藥，電子電池、冶金陶瓷等行業小批量生產中藥片劑、西藥片劑、鈣片、口含片、螺旋藻片、奶片、糖果片、泡騰片、咀嚼片、調味塊、雞精塊、樟腦丸(衛生球)、芳香片、消毒片、化肥片、農藥片、紐扣電池、電子元件、末冶金粉、陶瓷等。

1、製藥行業：中藥片劑、西藥片劑、營養素片等

2、食品行業：糖果片、咖啡片、潤喉糖、巧克力豆、調味料塊等

3、保健品行業：口含片、奶片、鈣片、蜂膠片等

4、電子電池行業：電子元件、紐扣電池等

5、化工行業：芳香球、化肥片、蚊香片、催化劑、消毒片劑、粉餅等

6、冶金陶瓷行業：觸媒、冶金粉末粒、陶瓷粒、金屬片等

六、單沖壓片機技術參數：

安裝與調整

1 壓片機的安裝與調整

1) 壓片機安裝在牢固的木製工作臺上（也可安裝在水泥臺上）用三副M12地腳螺釘固定。工作臺麵至地麵的高度約600毫米左右（以手搖，操作方便為度）。

為瞭拆卸修理方便，在木製工作臺上對應下沖芯桿的位置處還應有一個直徑約35毫米的孔。

2) 接通電機電源前應將電動機接好地線，以保安全。先卸下三角皮帶，接通電機電源，開動電機觀察電機旋轉方向是否正確（電機軸的旋轉方向應與防護罩或手輪上的箭頭方向相反）。若旋轉方向不對，則另行接線。然後再把三角皮帶裝好。

2 壓片機模具的安裝與調整

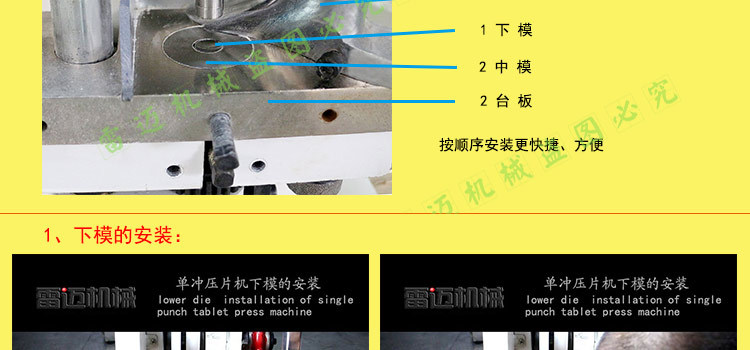

1) 沖模的安裝

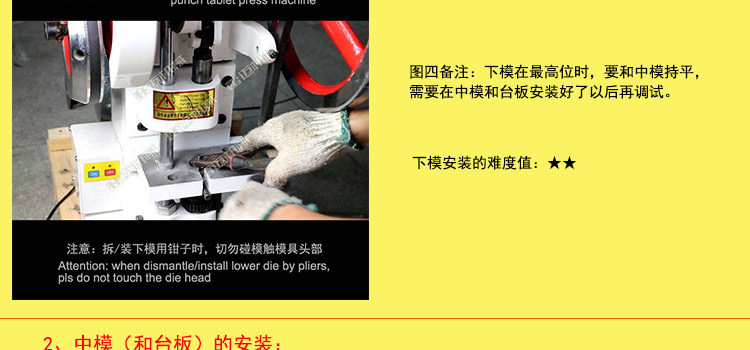

（1）安裝下沖

旋松下沖固定螺釘，轉動手輪使下沖芯桿升到最高位置，把下沖桿插入下沖芯桿的孔中（註意使下沖桿的缺口斜麵對準下沖緊固螺釘，並要插到底）最後旋緊下沖固定螺釘。

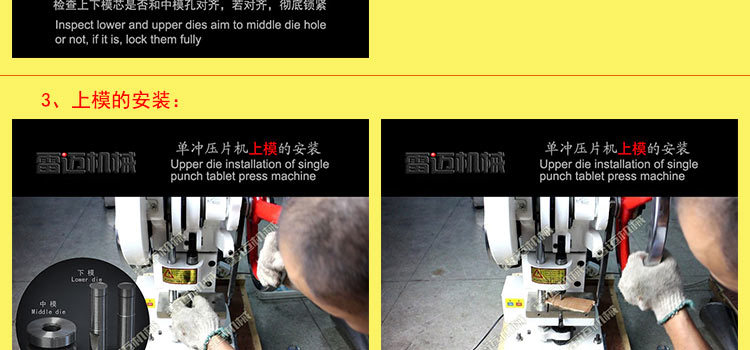

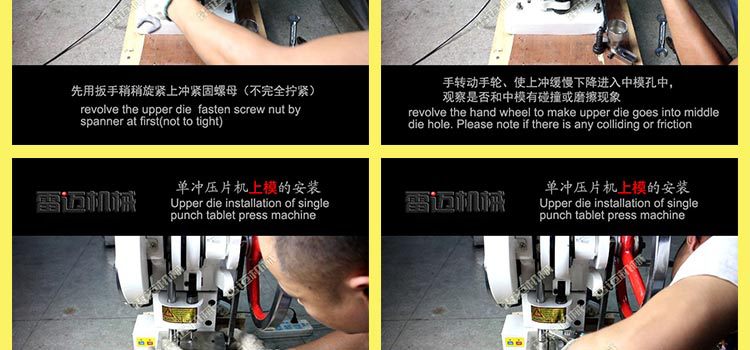

（2）安裝上沖

旋松上沖緊固螺母，把上沖桿插入上沖芯桿的孔中，要插到底，用扳手卡住上沖芯桿下部的六方、旋緊上沖緊固螺母。

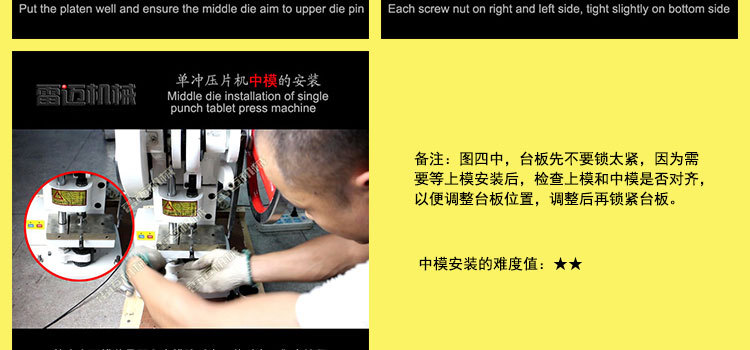

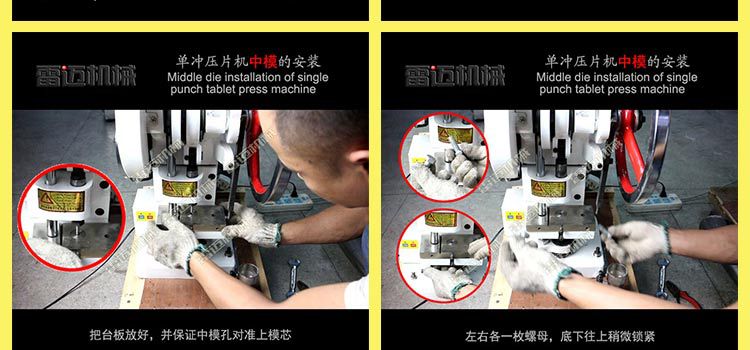

（3）安裝中模

旋松中模固定螺釘，把中模拿平放入中模臺板的孔中（同時使下沖進入中模的孔中），按到底，然後旋緊中模固定螺釘。放中模時須註意把中模拿平，以免歪斜放入時卡住，損壞孔壁。

（4）用手轉動手輪、使上沖緩慢下降進入中模孔中，觀察有無碰撞或磨擦現象，若發生碰撞或摩擦，則松開中模臺板固定螺釘（兩隻），調整中模臺板固定的位置，使上沖進入中模孔中，再旋緊中模臺板固定螺釘，如此調整直到上沖頭進入中模時無碰撞或摩擦方為安裝合格。

2) 出片的調整

轉動手輪使下沖升到最高位置，觀察下沖口麵是否與中模平麵相齊（或高或低都將影響出片）。若不齊，則旋松蝶形螺絲，松開齒輪壓板轉動上調節齒輪，使下沖口麵與中模平麵相齊，然後仍將壓板按上，旋緊蝶形螺絲。

至此，用手搖動手輪，空車運轉十餘轉，若機器運轉正常，則可加料試壓。進行下一步調整。

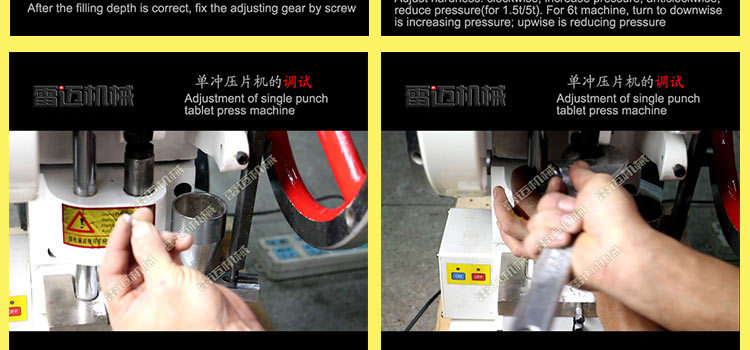

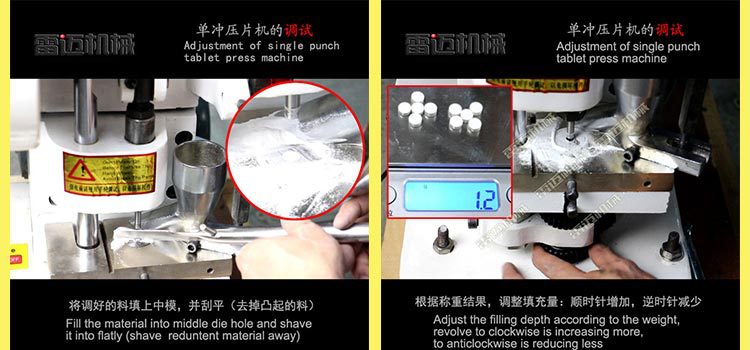

3) 充填深度的調整（即藥片重量的調整）

旋松蝶形螺絲，松開齒輪壓板，轉動下調節齒輪，向左轉使下沖芯桿上升，則充填深度減少（藥片重量減輕）。反之，向右轉則充填量增大。調好後仍將齒輪壓板按上，旋緊蝶形螺絲。

4) 壓力的調整（即藥片硬度的調整）

旋松連桿鎖緊螺母、轉動上沖芯桿，向左轉使上沖芯桿向下移動，則壓力加大，壓出的藥片硬度增加；反之，向右轉則壓力減小，藥片硬度降低。調好後用扳手卡住上沖芯桿下部的六方，仍將連桿鎖緊螺母旋緊。

至此，沖模的調整基本完成，再啟動電機試壓十餘片，檢查片重、硬度和表麵光潔度等質量，如合格，即可投料生產。在生產過程中，仍須隨時檢查藥片重量，及時調整。

拆卸

1 壓片機沖模的拆卸

（1）旋松上沖緊固螺母，即可將上沖桿拔出，苦配合較緊，可用手鉗夾住上沖桿將其拔出，但要註意不可損傷沖頭棱刃。

（2）拆卸中模

旋松中模固定螺釘，旋下下沖固定螺釘，旋松蝶形螺絲，松開齒輪壓板。轉動調節齒輪，使下沖芯桿上升約十毫米，輕輕轉動手輪，使下沖芯桿將中模頂出一部分，用手將中模取出，若中模在孔中配合緊密，不可用力轉動手輪硬頂，以免損壞機件。這時須拆下中模臺板再取出中模。

（3）拆卸下沖

先旋下下沖固定螺釘，再轉動手輪使下沖升至最高位置，即可用手拔出下沖桿。若配合緊密，可用手鉗夾出（註意不要損傷沖頭棱刃）。

（4）沖模拆卸後尚需轉動調節齒輪，使下沖芯桿退下約10毫米，轉動手輪例下沖芯桿升至最高位置時，其頂端不高於中模臺板的底麵即可（這一步要註意，以防使用時發生下沖芯桿與中模頂撞）。後仍將下沖固定螺釘旋上。

2 壓片機主要機件的拆卸與安裝

1 中模臺板

拆卸：抽出擋板，取下料鬥，旋出加料器緊定螺釘，旋下加料器固定螺柱和彈簧，取下加料器，旋下中模臺板固定螺釘及彈簧墊圈，即可取下中模臺板。安裝：參考上述相反順序進行。在旋上加料器緊固螺釘時，須註意對正，以免損壞加料器的絲孔。

2 上沖芯桿

拆卸：旋松連桿鎖緊螺母，轉動上沖芯桿使其與連桿脫離，轉動手輪使偏心輪殼升至最高位置，轉動偏心輪殼使連桿擺至前上方，即可將上沖芯桿從模架孔的上方抽出。安裝：參考上述相反順序進行。

3 下沖芯桿

拆卸：旋下下沖固定螺定，蝶形螺絲及齒輪壓板，轉動調節齒輪，使下沖芯桿下降並從機身底孔下取出。安裝：參考上述相反順序進行。

4 連桿

拆卸：先拆下上沖芯桿，再取下連桿銷上的鋼絲擋圈，取出連桿銷，即可取下連桿。安裝：參考上述相反順序進行。

5 大皮帶輪、小齒輪及過橋軸

拆卸：拆下三角皮帶，旋下過橋軸右端螺母及墊圈（在機身裡麵），用手拿牢大皮帶輪即可連同小齒輪和過橋軸一起抽出來，然後可再將過橋軸從輪孔中抽出。（大皮帶輪與小齒輪及軸套三者壓為一體，一般不需要拆開）。

安裝：參考上述相反順序進行。

6 主軸

拆卸：拆卸主軸應兩人進行。首先拆下大皮帶輪，再旋下螺母取下杠桿、杠桿軸及充填滾輪（必要時再拆下手輪及充填凸輪），卸下防護罩，旋下螺釘及墊圈，用木錘敲打大齒輪內側的非工作麵（不可重打）將其拆下（註意勿使提升滾輪丟失），再用木錘或銅棒敲打軸端（註意不要損傷軸端螺孔），同時拿牢軸的另一端並扶住偏心輪殼，慢慢將主軸拆下。

安裝：參考上述相反順序進行。

操作過程

操作前物料準備：

配料—原輔料預處理—物料混合（加潤濕劑，粘合劑）—製濕粒—顆粒乾燥—整粒

1 手動壓片：加入少量藥粉，裝上接料板，取下防護罩，轉動手輪進行試壓片。

2 電動壓片：裝上防護罩，添加藥粉，開機後進行電動壓片，壓片中可連續加料。

操作技巧

1 壓片機在使用前必須將全部油杯、油孔和摩擦麵加上潤滑油，並空車運轉使各摩擦麵佈滿油膜，延長機器使用壽命。

2 每班前和每次調班後都須手搖試壓幾片，無問題後再開電動壓片，這樣可延長模具的使用壽命。

3 沖模的保存：清潔乾凈後，塗上一層食品級潤滑油（機油，食用油都可以），放入專門的保護盒內或沖模儲存盒中置於架上，應標明規格尺寸，放在架上保存。

4 壓片前將物料進行顆粒篩選，以免壓片時出現由原料引起的片劑松片，裂片，片重差異等。

5 片型的選擇：正確地選擇片型是壓片沖模成功的第一步。例如咀嚼片對硬度要求較高，且能方便咀嚼，大多選用斜邊型的平片；需要薄膜包衣的可選擇淺凹形的。中藥片因其原料中無粘合劑及潤滑劑，要求壓片時壓力要大，片型以淺凹的為好。含糖量大的片劑，片型設計以淺凹或平麵為佳。中模可使用合金鋼或硬合金。深凹型的片型沖模容易損壞，盡量少采用。

6 拆卸上沖模時，可用大力鉗壓緊模具（為防止大力鉗碰到臺柱而造成損壞，可在大力鉗上麵放上小木頭），一手搖動手柄，另一手拿住大力鉗，即可成功取下上沖模。

7 安裝上沖模時，如果直接接觸中模，可能會操作上沖模，這時可在臺板上麵放一塊木片，然後搖動手柄，即可！

8 每天使用完畢後應將剩餘粉粒取出，擦清機器各部。若停用時間較長，則須拆下沖模，將機器各磨擦麵。工作麵擦凈，塗以防銹油，罩上防塵衣；沖模應擦凈後浸入油中保存。

使用註意事項

1 初次使用前應對照機器實物仔細閱讀本說明書，然後再使用。

2 本機器隻能按一定方向運轉（見手輪或防護罩上的箭頭所示），不可反轉，以免損壞機件。在壓片調整時尤須註意，不要疏忽。

3 皮帶松緊調節：通過電機底板上的兩個調節螺母進行調節。調整後註意鎖緊。

4 無電源時用手搖壓片，應將三角皮帶拆下，以減少阻力及磨損。但不要將大皮帶輪也拆下來，因為大皮帶輪兼有飛輪省力的作用。

5 電動壓片時須將手輪上的轉動手柄扳倒，以免運轉時傷人。

6 無論手動壓片或電動壓片，在啟動前都應使上沖芯桿處在上升位置然後再啟動。若在上沖處於下降的情況下啟動，則剛剛開始啟動就進入瞭中模壓片，這時由於機器的運轉還未升上去、慣性較小，容易發生頂車事故。（即上沖頭進入中模後由於藥片的抗力而“頂死”，使機器停止運轉。頂車時由於負荷較大、往往損壞機件或燒毀電機）。

7 頂車後的處理方法

（1）在電動壓片時發生頂車情況，應立即關閉電源，以免燒毀電機。

（2）頂車情況較輕時，可用手轉動手輪使上沖通過“死點”（但不可反轉，以免加料器重復加料，造成更嚴重的頂車）。

（3）頂車後若手輪扳不動，則將扳棒（本機附件，插入大皮帶輪錐麵上的孔中用手扳轉，即可通過死點，（註意：大皮帶輪的轉動方向應與手輪的轉動方向相反）。

（4）扳棒隻允許一人使用，若頂車情況嚴重，一個人扳不動，則須按第（5）條處理方法，切不可兩個人扳，也不可在扳棒上加鐵管或用長鐵棒代替扳棒。以免過大的頂力損壞機器。

（5）嚴重頂車時，旋松連桿鎖緊螺母，扳轉上沖芯桿，使其上升以減小壓力，再轉動手輪將藥片頂出。然後重新調整藥片硬度。

8 在壓片過程中須經常檢查藥片質量（片重、硬度、表麵光潔度等），並及時調整。

9 壓片前的配料製粒工藝對壓片有很大的影響。如藥料和滑料、填料、粘結劑等輔料的配方，製顆粒的情況（粉子的狀況、顆粒松緊、粉粒的比例、含水量等）、都直接影響藥片質量。並往往由於配料製粒不當而不能成片，甚至損壞機器。因此，本機器不能用於半固定的或潮濕的或無顆粒及細粉子的壓片。在使用中若發現壓力已調得相當大仍壓不成片或雖壓成片但出現過於疏松、起動、碎片、麻點、掉粉等現象，就應從配料等方麵找出原因，加以解決。切不可一味調整加大壓力，以至損壞機器。此外，有些藥料壓出的藥片硬度雖然不大，但具有一定的韌性，其搞摔搞震性並不差（通常以從1-1. 2米高度掉在地麵不碎即可），因此應以滿足運輸保管的要求為度，不要單從硬度著眼，以免壓片壓力過大，損壞機器。

????脫???? ?? ?? ?? ?? ?????? 使偏心輪殼升至最高位置，轉動偏心輪殼使連桿擺至前上方，即可將上沖芯桿從模架孔的上方抽出。安裝：參考上述相反順序進行。

3 下沖芯桿

拆卸：旋下下沖固定螺定，蝶形螺絲及齒輪壓板，轉動調節齒輪，使下沖芯桿下降並從機身底孔下取出。安裝：參考上述相反順序進行。

4 連桿

拆卸：先拆下上沖芯桿，再取下連桿銷上的鋼絲擋圈，取出連桿銷，即可取下連桿。安裝：參考上述相反順序進行。

5 大皮帶輪、小齒輪及過橋軸

拆卸：拆下三角皮帶，旋下過橋軸右端螺母及墊圈（在機身裡麵），用手拿牢大皮帶輪即可連同小齒輪和過橋軸一起抽出來，然後可再將過橋軸從輪孔中抽出。（大皮帶輪與小齒輪及軸套三者壓為一體，一般不需要拆開）。

安裝：參考上述相反順序進行。

6 主軸

拆卸：拆卸主軸應兩人進行。首先拆下大皮帶輪，再旋下螺母取下杠桿、杠桿軸及充填滾輪（必要時再拆下手輪及充填凸輪），卸下防護罩，旋下螺釘及墊圈，用木錘敲打大齒輪內側的非工作麵（不可重打）將其拆下（註意勿使提升滾輪丟失），再用木錘或銅棒敲打軸端（註意不要損傷軸端螺孔），同時拿牢軸的另一端並扶住偏心輪殼，慢慢將主軸拆下。

安裝：參考上述相反順序進行。
