產品名稱

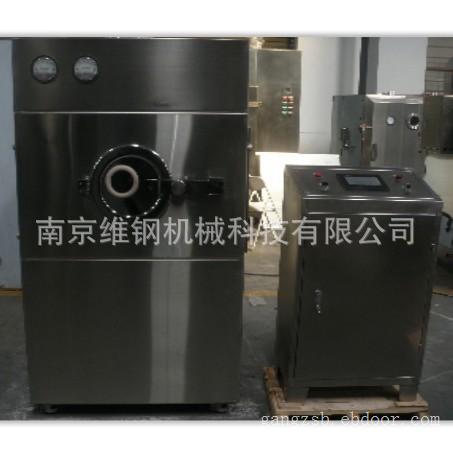

BG-40型高效包衣機（有孔薄膜衣）

單 價

98000元/臺（含17%增值稅、運費及調試費）

服務周期

包用貳年，終身服務

主要

技術

參數

生產能力：        35-40kg

滾筒轉速：        2-18r/min

滾筒直徑：        Φ780

主機功率：        1.1kw

熱風電機功率：    0.75kw

熱風風機流量：    1285m³/h

排風風機功率：    2.2kw

排風風機流量：    3517m³/h

空氣壓力：        ≥0.4MPa

耗氣量：          ≤0.2m³/min

外形尺寸：       1080×800×1600（mm）

熱風櫃尺寸：     900×800×1500（mm）

排風櫃尺寸：     800×720×1550（mm）

工作原理及特點

BG系列高效包衣機是將被包衣的片芯在包衣機的滾筒內通過可編程序控製系統的控製，使之不斷的、連續地、重復地做出復雜的軌跡運動，在運動過程中，由控製系統進行可編程序控製，按工藝順序及參數的要求，將介質經噴槍自動地以霧狀噴灑在片芯的表麵，同時由熱風櫃提供經10萬級過濾的潔凈熱空氣，穿透片芯空隙層，片芯表麵已噴灑的介質和熱空氣充分接觸並逐步乾燥，廢氣由滾筒底部經風道由排風機經除塵後排放，從而使片芯形成堅固、光滑的表麵薄膜。

1、由PLC和HMI組成的控製系統設計合理，編程靈活，可適應各種不同的製藥工藝需要，工作可靠，性能穩定，符合GMP要求。

2、素蕊在流線形導流板攪拌器作用下，翻轉流暢、交換頻繁、消除瞭素蕊從高處落下和碰撞現象，杜絕瞭碎片和磕邊，提高成品率。導流板上表麵窄小，避免瞭敷料在其表麵的粘附，節約瞭敷料，提高瞭藥品質量。

3、恒壓變量蠕動泵，取消瞭回流管。滾輪的回轉半徑隨壓力變化而隨時變動，輸出漿料與噴漿量自動平衡，穩定瞭霧化效果，簡化瞭噴霧系統，防止瞭噴槍堵塞，節約瞭敷料，且清洗簡單，無死角。

4、專為包衣設計、製造的噴槍，霧化均勻、噴霧麵大，萬向可調噴頭不受裝量多少影響；噴槍堵塞清洗機構，可使包衣連續進行，縮短包衣時間，節省包衣敷料。

技

術

說

明

該設備均為全不銹鋼製造，機架麵板不銹鋼304δ1.2mm，包衣滾筒（鍋體）不銹鋼304δ2.0mm；其中主機部件及其內置件均采用沖壓模具成型系統，主機麵板並通過“光污染處理”形成流線型，製作過程均依據“企業產品執行標準”及參照“製藥企業實施GMP指南”的設備製作標準製造，易清洗、整機美觀、實用性強，熱風櫃采用汽電兩用式。

該設備確為藥廠“GMP”驗收中的規范設備。

序號

設備名稱

規格型號

備    註

1

PLC

CTS7 214-1AE33-024

合  信

2

人機界麵觸摸屏

TPC7062

昆侖通態

3

變頻器（排風）

2.2kw

臺  達

4

變頻器（熱風）

0.75kw

5

變頻器（主機）

1.1kw

6

交流接觸器

LC1-D09M7C

正  泰

7

熱過載繼電器

LRD01C

8

固態繼電器

SSR-25DD

9

斷路器

C65N-C50A/1P

10

噴槍

WA-101

日本巖田

11

蠕動泵

BT-300

保定申辰

12

風機

晨光風機

13

電機

江蘇大中

14

鍋體

SUS304 2.0mm

浦項（自製）

15

外壁

SUS304 1.2mm

浦項

16

排風櫃、熱風櫃

SUS304 1.2mm

浦項
