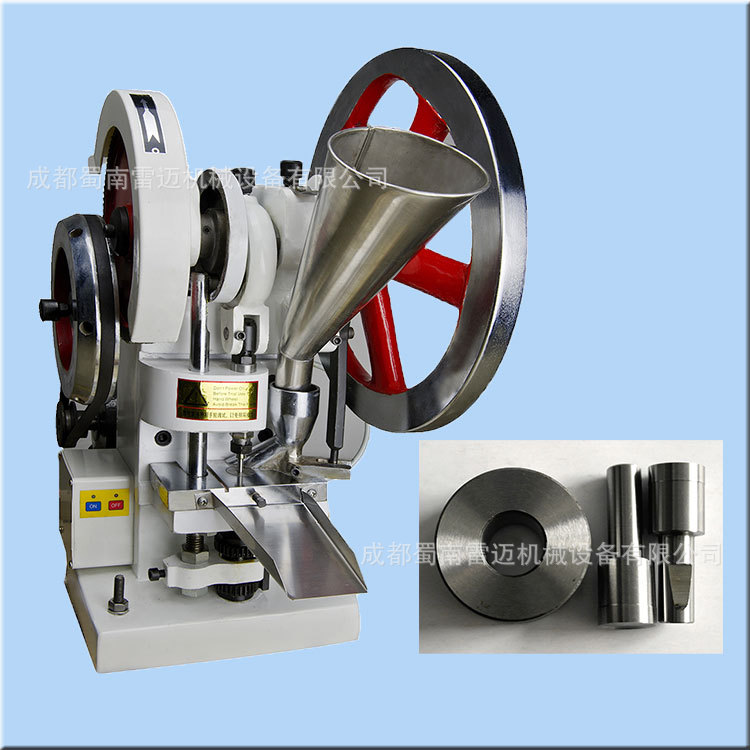

TDP-1.5單沖壓片機 小型特征描述

 單沖壓片機可壓圓片，異形片，帶字片劑，非常適合於實驗室用於研製新產品。

TDP-1.5單沖壓片機 小型技術參數

TDP-1.5單沖壓片機 小型圖紙

TDP-1.5單沖壓片機 小型使用說明

1) 沖模的安裝

（1）安裝下沖

旋松下沖固定螺釘，轉動手輪使下沖芯桿升到最高位置，把下沖桿插入下沖芯桿的孔中（註意使下沖桿的缺口斜麵對準下沖緊固螺釘，並要插到底）最後旋緊下沖固定螺釘。

（2）安裝上沖

旋松上沖緊固螺母，把上沖桿插入上沖芯桿的孔中，要插到底，用扳手卡住上沖芯桿下部的六方、旋緊上沖緊固螺母。

（3）安裝中模

旋松中模固定螺釘，把中模拿平放入中模臺板的孔中（同時使下沖進入中模的孔中），按到底，然後旋緊中模固定螺釘。放中模時須註意把中模拿平，以免歪斜放入時卡住，損壞孔壁。

（4）用手轉動手輪、使上沖緩慢下降進入中模孔中，觀察有無碰撞或磨擦現象，若發生碰撞或摩擦，則松開中模臺板固定螺釘（兩隻），調整中模臺板固定的位置，使上沖進入中模孔中，再旋緊中模臺板固定螺釘，如此調整直到上沖頭進入中模時無碰撞或摩擦方為安裝合格。

2) 出片的調整

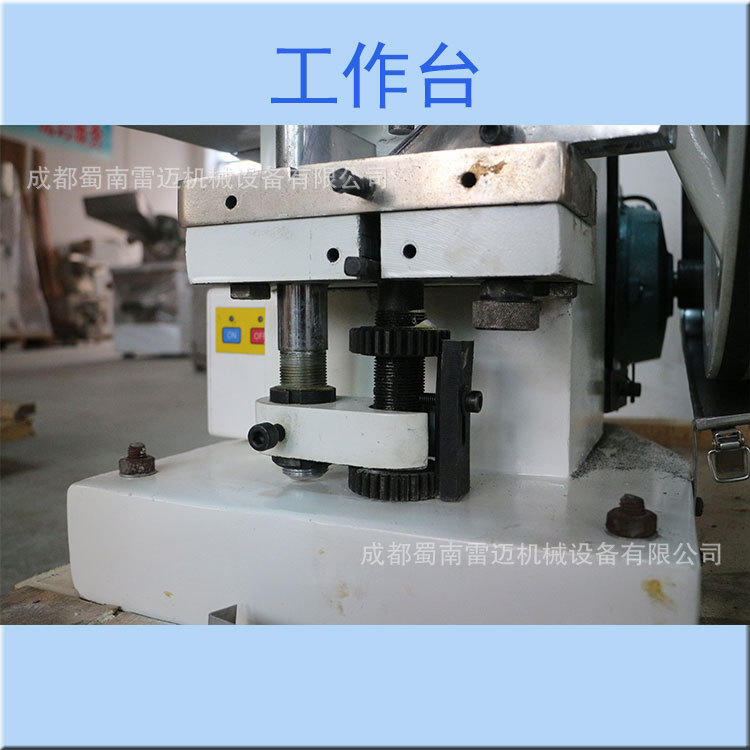

轉動手輪使下沖升到最高位置，觀察下沖口麵是否與中模平麵相齊（或高或低都將影響出片）。若不齊，則旋松蝶形螺絲，松開齒輪壓板轉動上調節齒輪，使下沖口麵與中模平麵相齊，然後仍將壓板按上，旋緊蝶形螺絲。

至此，用手搖動手輪，空車運轉十餘轉，若機器運轉正常，則可加料試壓。進行下一步調整。

3) 充填深度的調整（即藥片重量的調整）

旋松蝶形螺絲，松開齒輪壓板，轉動下調節齒輪，向左轉使下沖芯桿上升，則充填深度減少（藥片重量減輕）。反之，向右轉則充填量增大。調好後仍將齒輪壓板按上，旋緊蝶形螺絲。

4) 壓力的調整（即藥片硬度的調整）

旋松連桿鎖緊螺母、轉動上沖芯桿，向左轉使上沖芯桿向下移動，則壓力加大，壓出的藥片硬度增加；反之，向右轉則壓力減小，藥片硬度降低。調好後用扳手卡住上沖芯桿下部的六方，仍將連桿鎖緊螺母旋緊。

至此，沖模的調整基本完成，再啟動電機試壓十餘片，檢查片重、硬度和表麵光潔度等質量，如合格，即可投料生產。在生產過程中，仍須隨時檢查藥片重量，及時調整。

TDP-1.5單沖壓片機 小型用途/應用領域
