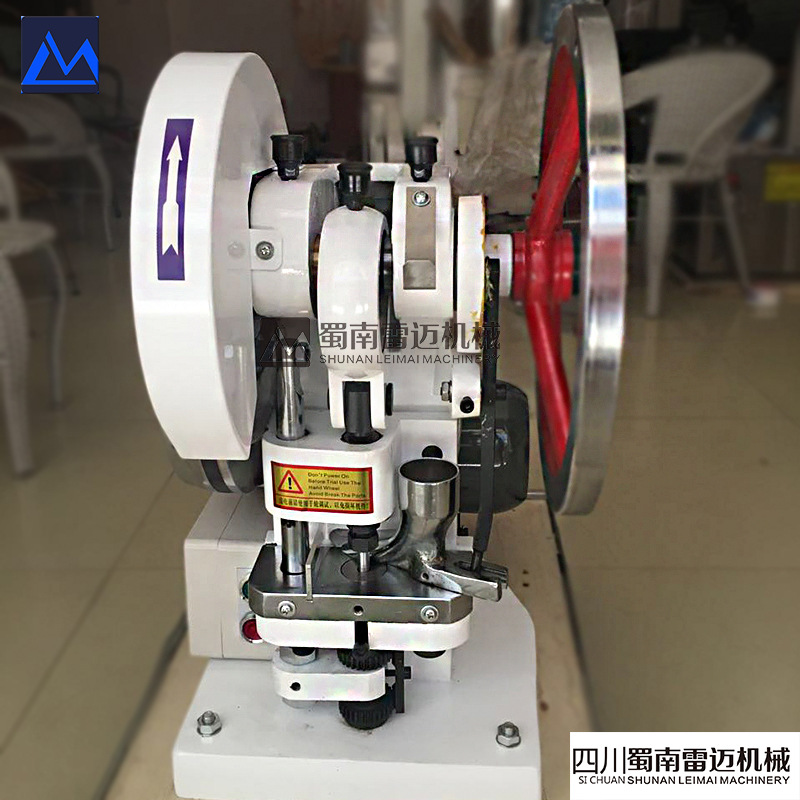

Dcp5t單沖壓片機

一、產品簡介：

單沖壓片機能將粉粒狀原料壓製成片劑，本機性能優良，適應性強，使用方便，易於維修，體積小，重量輕，無電時也可手搖片。本機隻裝一付沖模，物料的充填深度，壓片厚度均可調節，能適應製藥行業壓製各種中、西藥征劑的要求和其它行業壓製各種類似產品的要求，深受各待業廣大用戶的歡迎。

二、工作原理：

本機是一種小型臺式電動連續壓片的機器，壓片機下沖的沖頭部位(其工作位置朝上)由中模孔下端伸入中模孔中，封住中模孔底，利用加料器向中模孔中填充藥物，上沖的沖頭部位(其工作位置朝下)自中模孔上端落入中模孔，並下行一定行程，將藥粉壓製成片，上沖提升出孔。下沖上升將藥片頂出中模孔，完成一次壓片過程，下沖降到原位，準備下一次填充。

三、適用范圍：

適用於製藥廠、化工廠、醫院、科研單位、實驗室試製和小批量生產。

四、加工范圍：

5噸單沖壓片機常用的模具規格有模具規格模具規格5-18mm,公司現成模具可以選擇.

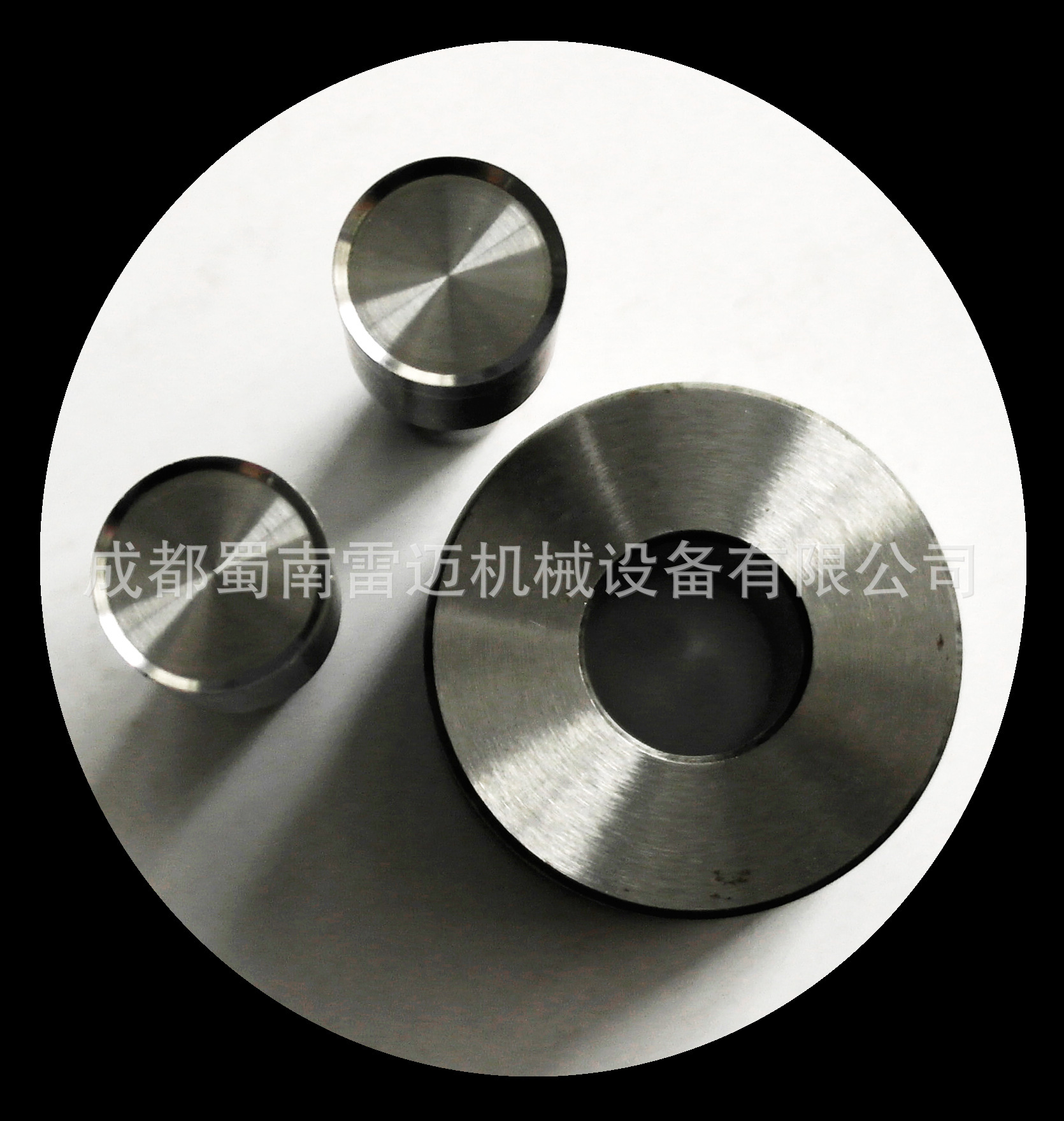

上圖16mm普通模具

5適用行業例舉：

單沖壓片機可壓圓片，異形片，帶字片劑，非常適合於實驗室用於研製新產品。

DYP-5T單沖壓片機的壓力為50kn，壓力更大，所生產的片劑含量準確，重量差異小，硬度適當，外觀美，色澤好，最適合製藥，化工，食品，保健，農藥，電子電池、冶金陶瓷等行業小批量生產中藥片劑、西藥片劑、鈣片、口含片、螺旋藻片、奶片、糖果片、泡騰片、咀嚼片、調味塊、雞精塊、樟腦丸(衛生球)、芳香片、消毒片、化肥片、農藥片、紐扣電池、電子元件、末冶金粉、陶瓷等。

1、製藥行業：中藥片劑、西藥片劑、營養素片等

2、食品行業：糖果片、咖啡片、潤喉糖、巧克力豆、調味料塊等

3、保健品行業：口含片、奶片、鈣片、蜂膠片等

4、電子電池行業：電子元件、紐扣電池等

5、化工行業：芳香球、化肥片、蚊香片、催化劑、消毒片劑、粉餅等

6、冶金陶瓷行業：觸媒、冶金粉末粒、陶瓷粒、金屬片等

六、單沖壓片機技術參數：

DYP-5T單沖壓片機優勢：

DYP-5單沖壓片機上，不斷進行技術革新，引進國外技術而研製生產的機器。本機用以將各種顆粒狀原料壓製成圓片，異形片。該機性能優良，適應性強，效率高，使用方便，無電時也可手搖片，物料的充填深度，壓片厚度均可調節，可以清楚地看到機械操作的情況。所壓製的片劑厚度均勻，光澤度高，無需拋光，成功率可達100%。本機屬於單層電動手動壓片機，片劑厚度可達7mm，最大充填深度達16mm，本機裝有接料板，壓製好的片劑直接從接料板下料到接料盤中。機器配備一套常用的壓片模具，也可根據需要提供刻字模和異型模。該產品暢銷全國三十多個省、市、區，並出口德國、俄羅斯、越南、印度等多個國傢和地區，深受國內外客戶的廣泛好評。

安裝與調整

1 壓片機的安裝與調整

1) 壓片機安裝在牢固的木製工作臺上（也可安裝在水泥臺上）用三副M12地腳螺釘固定。工作臺麵至地麵的高度約600毫米左右（以手搖，操作方便為度）。

為瞭拆卸修理方便，在木製工作臺上對應下沖芯桿的位置處還應有一個直徑約35毫米的孔。

2) 接通電機電源前應將電動機接好地線，以保安全。先卸下三角皮帶，接通電機電源，開動電機觀察電機旋轉方向是否正確（電機軸的旋轉方向應與防護罩或手輪上的箭頭方向相反）。若旋轉方向不對，則另行接線。然後再把三角皮帶裝好。

操作過程

操作前物料準備：

配料—原輔料預處理—物料混合（加潤濕劑，粘合劑）—製濕粒—顆粒乾燥—整粒

1 手動壓片：加入少量藥粉，裝上接料板，取下防護罩，轉動手輪進行試壓片。

2 電動壓片：裝上防護罩，添加藥粉，開機後進行電動壓片，壓片中可連續加料。

操作技巧

1 壓片機在使用前必須將全部油杯、油孔和摩擦麵加上潤滑油，並空車運轉使各摩擦麵佈滿油膜，延長機器使用壽命。

2 每班前和每次調班後都須手搖試壓幾片，無問題後再開電動壓片，這樣可延長模具的使用壽命。

3 沖模的保存：清潔乾凈後，塗上一層食品級潤滑油（機油，食用油都可以），放入專門的保護盒內或沖模儲存盒中置於架上，應標明規格尺寸，放在架上保存。

4 壓片前將物料進行顆粒篩選，以免壓片時出現由原料引起的片劑松片，裂片，片重差異等。

5 片型的選擇：正確地選擇片型是壓片沖模成功的第一步。例如咀嚼片對硬度要求較高，且能方便咀嚼，大多選用斜邊型的平片；需要薄膜包衣的可選擇淺凹形的。中藥片因其原料中無粘合劑及潤滑劑，要求壓片時壓力要大，片型以淺凹的為好。含糖量大的片劑，片型設計以淺凹或平麵為佳。中模可使用合金鋼或硬合金。深凹型的片型沖模容易損壞，盡量少采用。

6 拆卸上沖模時，可用大力鉗壓緊模具（為防止大力鉗碰到臺柱而造成損壞，可在大力鉗上麵放上小木頭），一手搖動手柄，另一手拿住大力鉗，即可成功取下上沖模。

7 安裝上沖模時，如果直接接觸中模，可能會操作上沖模，這時可在臺板上麵放一塊木片，然後搖動手柄，即可！

8 每天使用完畢後應將剩餘粉粒取出，擦清機器各部。若停用時間較長，則須拆下沖模，將機器各磨擦麵。工作麵擦凈，塗以防銹油，罩上防塵衣；沖模應擦凈後浸入油中保存。

使用註意事項

1 初次使用前應對照機器實物仔細閱讀本說明書，然後再使用。

2 本機器隻能按一定方向運轉（見手輪或防護罩上的箭頭所示），不可反轉，以免損壞機件。在壓片調整時尤須註意，不要疏忽。

3 皮帶松緊調節：通過電機底板上的兩個調節螺母進行調節。調整後註意鎖緊。

4 無電源時用手搖壓片，應將三角皮帶拆下，以減少阻力及磨損。但不要將大皮帶輪也拆下來，因為大皮帶輪兼有飛輪省力的作用。

5 電動壓片時須將手輪上的轉動手柄扳倒，以免運轉時傷人。

6 無論手動壓片或電動壓片，在啟動前都應使上沖芯桿處在上升位置然後再啟動。若在上沖處於下降的情況下啟動，則剛剛開始啟動就進入瞭中模壓片，這時由於機器的運轉還未升上去、慣性較小，容易發生頂車事故。（即上沖頭進入中模後由於藥片的抗力而“頂死”，使機器停止運轉。頂車時由於負荷較大、往往損壞機件或燒毀電機）。

7 頂車後的處理方法

（1）在電動壓片時發生頂車情況，應立即關閉電源，以免燒毀電機。

（2）頂車情況較輕時，可用手轉動手輪使上沖通過“死點”（但不可反轉，以免加料器重復加料，造成更嚴重的頂車）。

（3）頂車後若手輪扳不動，則將扳棒（本機附件，插入大皮帶輪錐麵上的孔中用手扳轉，即可通過死點，（註意：大皮帶輪的轉動方向應與手輪的轉動方向相反）。

（4）扳棒隻允許一人使用，若頂車情況嚴重，一個人扳不動，則須按第（5）條處理方法，切不可兩個人扳，也不可在扳棒上加鐵管或用長鐵棒代替扳棒。以免過大的頂力損壞機器。

（5）嚴重頂車時，旋松連桿鎖緊螺母，扳轉上沖芯桿，使其上升以減小壓力，再轉動手輪將藥片頂出。然後重新調整藥片硬度。

8 在壓片過程中須經常檢查藥片質量（片重、硬度、表麵光潔度等），並及時調整。

9 壓片前的配料製粒工藝對壓片有很大的影響。如藥料和滑料、填料、粘結劑等輔料的配方，製顆粒的情況（粉子的狀況、顆粒松緊、粉粒的比例、含水量等）、都直接影響藥片質量。並往往由於配料製粒不當而不能成片，甚至損壞機器。因此，本機器不能用於半固定的或潮濕的或無顆粒及細粉子的壓片。在使用中若發現壓力已調得相當大仍壓不成片或雖壓成片但出現過於疏松、起動、碎片、麻點、掉粉等現象，就應從配料等方麵找出原因，加以解決。切不可一味調整加大壓力，以至損壞機器。此外，有些藥料壓出的藥片硬度雖然不大，但具有一定的韌性，其搞摔搞震性並不差（通常以從1-1. 2米高度掉在地麵不碎即可），因此應以滿足運輸保管的要求為度，不要單從硬度著眼，以免壓片壓力過大，損壞機器。
