◆主要技術規格
BDCKS51系列 | 單位 | BDCKS5125 | ||
工作臺直徑 | mm | 1800/2000 | ||
最大車削直徑 | mm | 2500 | ||
最大工件高度 | mm | 1600/2000 | ||
最大工件重量 | t | 16≤50rpm | ||
工作臺轉速級數 |
| 機械二檔、無級調速 | ||
工作臺轉速范圍 |
| 1.5-200 | ||
刀架最大切削力 | kN | 20 | ||
工作臺最大扭矩 | kN-m | 32 | ||
垂直刀架水平導軌副 |
| 滾動復合 | ||
垂 直 刀 架 | T型 滑枕 320X225 | 導軌副 |
| 滾動 |
水平行程（X軸） | mm | -20--1470 | ||
垂直行程（Z軸） | mm | 1250/1400 | ||
刀臺型號 |
| 國產或進口4/6工位 | ||
四方型 滑枕 220X220 | 導軌副 |
| 滾滑復合 | |
水平行程（X軸） | mm | -20--1470 | ||
垂直行程（Z軸） | mm | 1250/1400 | ||
刀庫刀位數 |
| 12 | ||
快速移動（X/Y軸） |
| 8 | ||
主電機功率 | kw | 55 | ||
主電機轉速 | r/min | 1380 | ||
橫梁分級定位臺階數 |
| 5/6 | ||
橫梁分級定位每節距離 | mm | 250 | ||
橫梁行程 | mm | 1250/1500 | ||
數控系統 |
| Semens或Fanuc | ||
機床電容量 | KVA | 100 | ||
機床重量 | T | 35/37 | ||
◆ 機床標準配置
1） 數控系統日本FANUC 0Mi 9）進口線性導軌、進口軸承
2） 國產主軸軸承 10）自動排屑裝置
3） 減速機冷卻系統 11）德國ZF減速機
4） 三向導軌自動潤滑系統 12）溫控冰箱
5） 機床氣動系統 13）機床警示三色燈
6） 臺灣產液壓元件 14）電櫃空調
7） 樹脂砂鑄件 15）采用地面安裝
8） 進口滾珠絲杠即精密鎖緊螺母
◆機床選項配置
□數控系統德國SIEMENS 802Dsl
日本三菱M70B
國產華中數控、大連大森
□刀庫
□機內對刀
□工作臺分度、進給功能
□X/Z導軌全閉環光柵尺
□磨削功能
◆機床的結構特點
- 本系列機床適用於硬質合金及陶瓷等刀具，對黑色金屬、有色金屬和部分非金屬的加工。
- 適用於對零件的內、外圓柱面，圓錐面，端面切槽，螺紋及回轉曲面的粗精加工。
- 高速切削時，最大切削速度可達2000m/min.刀架快速移動（X/Y軸）可達12m/min.
- 主傳動采用交流主軸伺服電機，兩檔變速采用進口變速箱，
- 高速旋轉運動部件進行動平衡檢測。傳動齒輪采用5級精度磨削齒輪。
- 工作臺設計為熱對稱結構，主軸采用高精度雙列短圓柱滾子軸承。
- 軸向采用高精度大型推力球軸承作為滾動導軌。
- 主軸軸承采用油溫冷卻冰箱。
- 工作臺具有旋轉精度高、承載力強、熱變形小等特點。
- 刀架及滑枕的進給，采用高精度滾珠絲杠傳動。導向采用滾柱型直線導軌，效率高，精度保持性好。
- 數控系統采用德國Siemens或日本Fanuc車床系統。

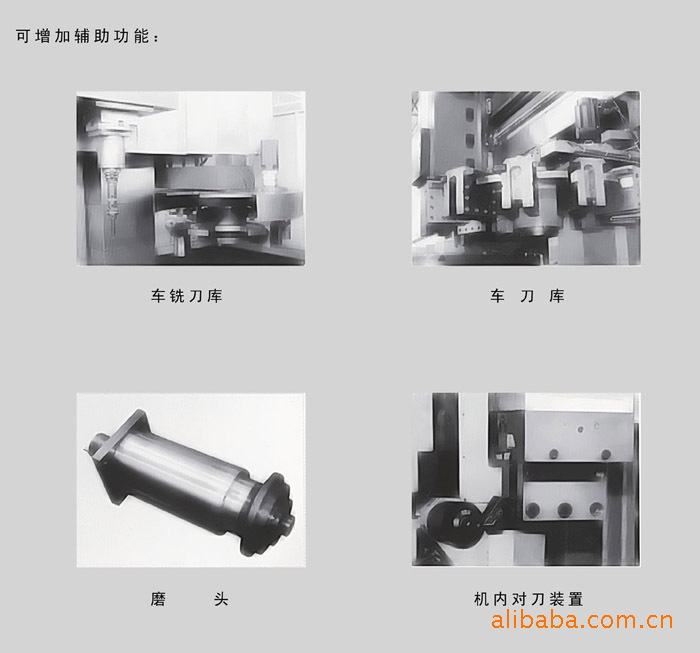

- ◆機床的選配輔助功能
車銑刀庫 車刀庫
磨 頭 機內對刀裝置
