壓縮空氣式霧化器使用說明書
生產許可證號:蘇食藥監械生產許2001-0703號
產品註冊號:蘇食藥監械(準)字2013第2211438號
產品標準號:YZB/蘇1464-2013
一、適用范圍
供藥物霧化吸入治療用。是本公司在引進國外先進技術的基礎上,結合國內同類產品開發創新而製造的新一代壓縮空氣式霧化器。
二、產品結構及規格型號

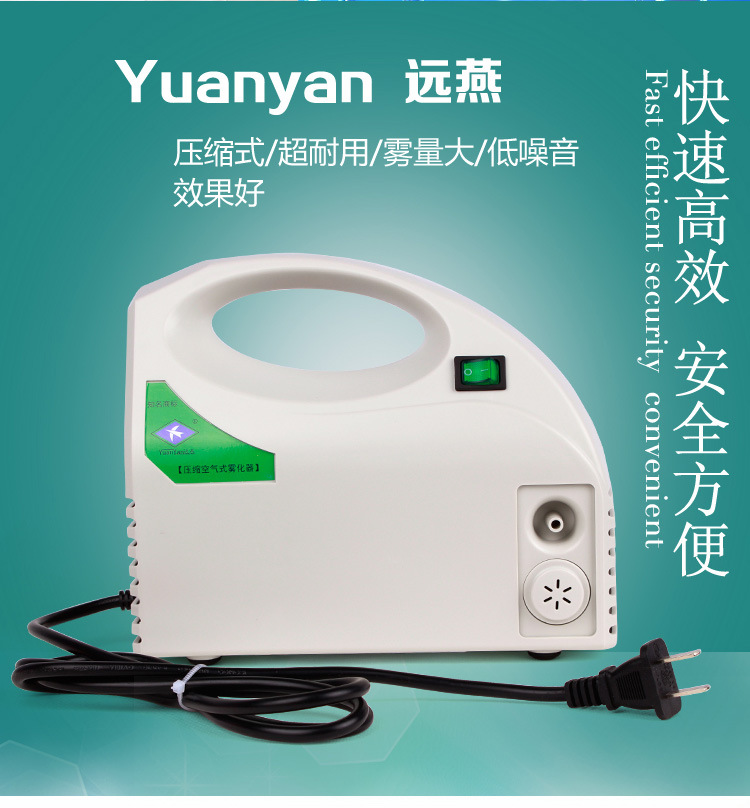

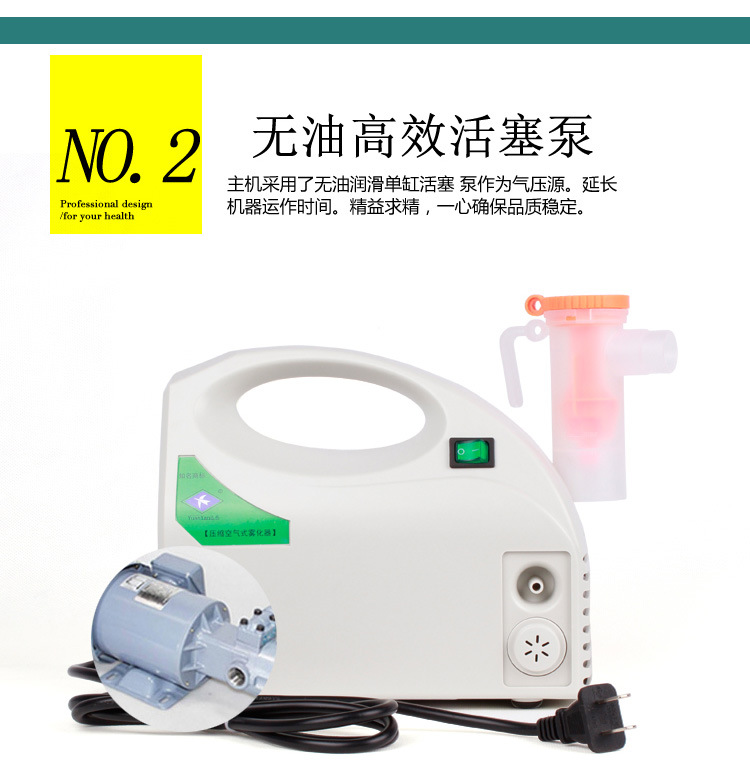

該產品由壓縮泵、機殼、噴霧裝置等組成。
該產品按機殼的外形不同可分為408A、408B、408C,其中408:表示產品代號,A、B、C:表示設計序號。
三、正常工作條件和主要性能參數
1、環境溫度:5℃~40℃;
2、相對濕度:≤80%;
3、大氣壓力:86kPa~106kPa;
4、電源電壓:220V±22V;
5、頻率:50Hz±1Hz;
6、最大霧化率:≥0.20mL/min;
7、壓縮泵最大壓強:≥0.15MPa;
8、壓縮泵的自由空氣流量應不低於6L/min。
9、殘液量應不大於2mL。
10、正常工作壓力范圍為60kPa~130kP。
11、整機噪音:≤65dB(A);
12、輸入功率:≤130VA。
註意:當貯運溫度低於5℃時,使用前應將設備在正常工作溫度環境中放置四小時以上。
13、電氣分類:II類設備、B型應用部分。
14、IPXO,非AP/APG型設備。
15、工作製:連續工作時間4小時以上。
16、本機不適合在易燃、易爆氣體的場合使用。
四、工作原理
該產品通過壓縮空氣,將藥液形成強氣流噴射到起霧擋板上,激化為微小微粒,並隨氣流通道向患者吸入口,從而達到藥液霧化吸入的效果。
工作原理示意圖如下:
電氣原理圖如下:
五、使用與保養
1、開箱檢查
用戶在安裝、調試產品前,首先檢查產品的外觀是否良好,附件的品種、數量是否和說明書後的附件清單一致。如有缺損,請及時與供應商或製造商聯系。

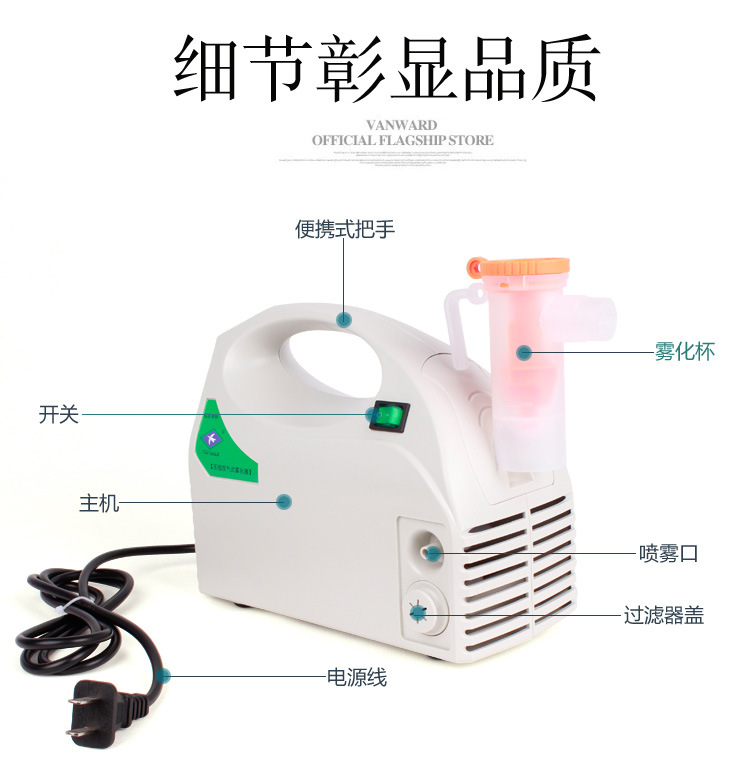

2、結構示意圖如下(型號為408C):
噴霧裝置結構示意圖如下:

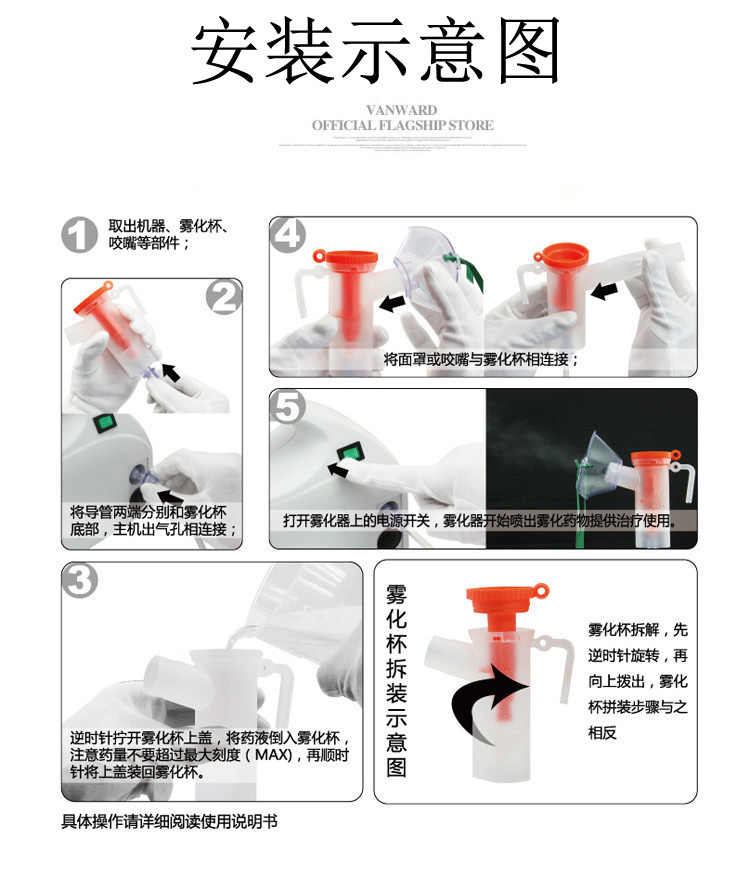

3、噴霧裝置的加藥及安裝方法
?旋開霧化杯蓋;
?遵照醫囑,將適量藥物倒入霧化杯內,不要超過最大刻度線;
?旋上霧化杯蓋;
?將咬嘴或麵罩與藥杯蓋上的介面連接起來。
註意:治療時,將噴嘴含入口腔,微閉嘴唇即可或帶上麵罩即可進行治療。
4、操作步驟
?接通主機電源;
?打開電源開關;
?待主機正常工作1~2分鐘後,連接主機噴嘴口與霧化杯間氣導管;
?遵照醫囑,進行霧化治療。
5、使用後保養
?停機後,拔下氣導管,拆下噴嘴;
?旋下霧化杯蓋,倒空霧化杯內殘餘藥液;
?將使用後的噴霧器、麵罩、T形管等可遵醫囑或按以下方法進行清洗消毒:清水清潔後,浸泡在含有效氯為250mg/L~500mg/L的消毒液中,30分鐘後取出,用清水沖凈,晾乾後保存備用(勿用酒精或高溫消毒)。為瞭清洗更加衛生,可在水中加入適量醋。
註意:不可煮洗或沸水清洗以上附件,以防受熱變形。
建議使用一次性麵罩,避免交叉感染
?清洗完畢後,須待所有附件晾乾後再存放。
6、過濾棉的更換
?一般來說,過濾棉每使用三個月更換一次。如果發現過濾棉潮濕,需完全晾乾後再使用。
?更換時,拉出主機上過濾器蓋,然後更換。
7、熔絲管的更換
?打開機箱,取熔斷絲座旋開即可更換。
?熔絲管規格T1.6AL250V(ø5×20)
註:打開機箱前請拔下電源插頭,切斷網電源。
8、維護與保養及註意事項
?存放時不要折癟氣導管;
?長期不使用時,請拔下電源插頭;
9、本機中有關安全要求的符號機及其含義
符 號 | 含 義 | 符 號 | 含 義 |
~ | 交流電 |
| 註意!查閱隨機文件 |
| Ⅱ類設備 |
| B型應用部分 |
○ | 斷開(總電源) | ∣ | 接通(總電源) |
10、常見故障分析與排除
序號 | 故障現象 | 原因分析 | 排除方法 | 備註 |
1 | 整機噪音過大 | 過濾棉是否裝入 | 裝入過濾棉 |
|
2 | 整機不運轉 | 電源未接通 | 將機器插頭牢靠插入電源插座,確保電源接通。 |
|
熔絲管熔斷 | 更換熔絲管 | 參見“熔絲管的更換”。 | ||
3 | 整機運轉,但噴霧器不能噴霧。 | 噴霧器在清洗消毒中已變形。 | 重新更換噴霧器 | 為保證治療效果,本附件使用約300次左右後應予以更換。 |
噴霧器噴口堵塞。 |
|
| ||
霧化杯蓋安裝不正確。 | 按噴霧器安裝方法正確安裝到位 |
| ||
藥液用完。 | 重新加入適量藥液。 |
| ||
4 | 氣導管中有水滴。 | 藥液加入過量或清洗氣導管後未晾乾。 | 連接氣導管至主機,開機後,用手指重復開閉氣導管端口,以排出水滴。 |
|
其它疑問請與供應商或製造商聯系,或請專業人員維修。 |
六、運輸和貯存環境條件
1、環境溫度范圍:-40℃~+70℃;
2、相對濕度范圍:10%~100%;
3、大氣壓力范圍:50kpa~106kpa。
霧化器應貯存在無腐蝕性物質和通風良好的室內,產品要墊平放穩。
七、其他說明
1、霧化器因無氣流量控製裝置,對此正常工作時壓縮泵的自由空氣流量為6.5mL/min,工作壓力為95kPa,最小霧化率為0.35mL/min。
2、在最大藥液承載量正常工作情況下,藥液的溫度一般控製在20℃~30℃,藥液溫度過高則有可能導致藥液性能的變化,具體的藥液溫度應向醫師咨詢後再加溫。有些患者對低溫霧粒敏感,可以向醫師確認藥液加溫限度來調整藥液溫度。原則上藥液的最大溫度不得超過40℃。
3、霧化器可以霧化各種低濃度的液態吸入治療藥液,使用前必須咨詢醫師。
懸浮或高濃度藥液也可使用,但建議少用。
禁止應用在呼吸麻醉系統和呼吸機系統。
4、霧化器使用的驅動氣體為自由空氣。
禁止使用氧氣作為驅動氣體。
5、霧化器在正常工作情況下所產生的霧粒直徑:直徑1µm~5µm的霧粒所占比例大於60%。
6、霧化器中的霧化杯、麵罩、T形管是由PVC材料製成的,其中均含有微量的增塑劑成分,即鄰苯二甲酸二己脂(DEHP)。建議醫護人員考慮其風險,臨床醫護人員對高風險人群可使用替代產品。
7、霧化器的霧化杯、麵罩、T形管應由使用者進行預防性檢查和保養。該部件每次使用後,應進行清洗消毒,可遵醫囑或按以下方法進行:清水清潔後,浸泡在含有效氯為250mg/L~500mg/L的消毒液中,30分鐘後取出,用清水沖凈,晾乾後保存備用。(清洗消毒環境條件:相對溫度為5℃~30℃、相對濕度為≤95%、大氣壓力為50kPa~106kPa)
勿用酒精或高溫消毒。
建議使用一次性麵罩,避免交叉感染。
八、其他註意事項
1、本產品應在醫生的指導下購買和使用。
2、本產品可多人使用,但噴霧裝置建議同一個人或采用一次性的噴霧裝置,否則會發生交叉感染。使用後的霧化杯、麵罩、T形管可遵醫囑或按以下方法進行清洗消毒:清水清潔後,浸泡在含有效氯為250mg/L~500mg/L的消毒液中,30分鐘後取出,用清水沖凈,晾乾後保存備用。(勿用酒精或高溫消毒)
3、本產品在存放和使用時禁止嬰幼兒、精神疾病患者觸及。
4、勿在藥液杯中存有藥液時放置或攜帶。
5、產品清潔保養時必須切斷電源。
6、銷後服務
?本產品自出銷之日起一星期內出現非人為因素的質量問題,本公司負責包退、包換、包修;在正常使用和保管情況下,本產品自出廠之日起一年半(使用期一年)內出現質量問題,本公司將給予免費維修;產品自出廠之日起一年半(使用期一年)後出現質量問題,,用戶可根據發票和保修卡到本公司銷後服務部、辦事處或經銷商處,本公司提供零部件給予維修,合理收費。如用戶無法提供發票,以本公司器號或出廠日期延長免費保修一個月。
?以下情況不屬於保修范圍:1、由於碰撞造成整機損壞或變形;2、整機進水或淋雨;3、用戶造成水、藥物等液體吸入泵內不能正常工作;4、易損、易耗品:過濾棉、熔絲管。
?銷後服務單位:江蘇遠燕醫療設備有限公司
銷後服務地址:江蘇省丹陽市丹東工業園(陵口122省道工業集中區11號)
聯系電話:0511-86766698
?如需要,可提供電路圖及修理所必需的資料,電氣線路的檢修如有疑難問題,可與製造商聯系。
九、附件清單
品 名 | 數 量 | 品 名 | 數量 |
噴霧裝置 | 1套 | 過濾棉 | 2隻 |
熔絲管(T1.6AL250V,ø5×20) | 2隻 | 說明書、合格證、保修卡 | 各1份 |
十、廢棄物、殘渣的處理
對廢棄物、殘渣的處理應符合相應的國傢法律規定。
十一、使用電磁環境指導
1、本機適合場合包括醫院、其它直接和民用低電壓網電源連接的建築。
2、本機使用的無線電頻率能量僅作用於及其內部運行,因此,它的無線電頻率發射很低,不可能對附近的其它電器設備產生影響。
3、基於本機不包含電子控製電路的事實,它們被認為滿足無需經抗電磁乾擾測試的相關要求.
