廠傢直銷LED2治療臺內置式光固化機 保護裝置  CE認證

產品註冊號：浙食藥監械（準）字 2012 第2550024號

生產許可號：浙食藥監械生產許 20100203 號

產品標準號：YZB /浙0584-2011

本產品符合EN ISO13485：2003+AC 2009標準，通過萊茵公司TüV體系認證，已獲得CE證書

買即送一次性護目鏡5付

http://item.taobao.com/item.htm?spm=686.1000925.1000774.33.Ut3dgU&id=36277023248

杭州中潤20年光固化機專業製造商，始創於1993

中國目前生產光固化機最久的廠傢

20年的歷史，20年的製造底蘊，推出最優質的光固化機

市場誤區：光固化機不是手電筒，隻要會亮就好

                         光固化機不是兒童玩具，隻要能照就行

                         光固化機是醫療器械，有嚴格的製造標準，有嚴謹的國傢監控，請購買通過國傢認證的光固化機。

一．產品介紹

1.產品名稱：光固化機

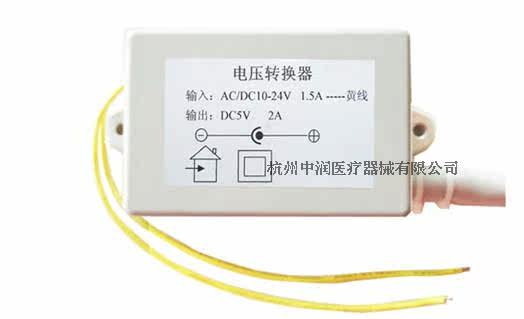

2.電源

 輸入電壓：AC/DC   10V～24V

電源頻率：50 Hz～60Hz

功率：DC5V－2.0A

如圖：

3.光源：①采用輸入功率為5W 的發光二極管

②光波長：450nm～470nm

③光功率：≥400mw/cm2

4.導光元件的光學有限麵積：50.27mm2

5.整機重量：520g

6.外形尺寸：310mm×197mm×90mm

7.使用年限：5年

8.機器分類：牙科治療機附件

9.間隙加載連續運行

二.機器各部位名稱

1.光導纖維棒  2.Ⅱ啟動/停止鍵    3.Ⅱ工作模式選擇鍵    4.Ⅱ型上手柄  5.護目片    6.Ⅲ型上手柄

7.Ⅲ型顯示屏  8.Ⅲ型多功能鍵    9.識配器10v∽24v  10. 11.識配器10v∽24v接線頭

整機性能描述

●功耗低、環保型：①特殊LED冷光源，僅發出450～470nm范圍內的藍色光譜。

                  ②單顆超導發光5W二極管，1分鐘無操作即進入節能狀態。

                  ③平均使用壽命長達200萬次（以每次使用20S計算）。

●操作方式①三種工作模式可選，適應各類光固化樹脂。

           ②可隨時啟動和停止操作。

●耐用型：鋁製外殼。

功能描述

1、上手柄：上手柄共有4個LED指示燈（如圖所示）

操作部位說明

①按啟動/停止鍵⑵，光固化機工作/停止。

②按工作模式選擇鍵③，選擇三種工作模式。

三.使用方法

1、，按模式選擇鍵⑽，接通電源，點亮電源指示燈，選擇所需的操作模式（默認模式為強光模式）。

2、選擇所需工作模式，按啟動/停止鍵⑼開始工作，每5秒機器會發出蜂鳴提示音，20S後機器自動停止工作。 停5S後方能繼續工作。

3、在工作狀態中，按啟動/停止鍵⑼可在任意時間停止工作。

4、 一個工作期（20S）後，再按住啟動/停止鍵進行下一個工作時間，但建議連續工作不超過10次。

5、操作中，光導纖維棒的端麵和牙科材料需間隔1～2mm，否則將影響治療效果。

6、測試LED光強時，需連接底座充電電源，即底座充電指示燈P為綠色時，將光導棒的頭壓緊測光感應頭，光強指示燈L顯示綠色表明光強適合。

7、手動關機：按模式選擇鍵⑾至脈沖模式，長按3秒將切斷電源。再按啟動/停止鍵⑼可進入工作狀態。

日常檢查與保養

1、建議您在第一次使用前將機器與零部件等進行清潔和消毒。

2.關閉電源開關。應保持光導纖維棒端麵的清潔，防止接觸污染物，以免下次使用影響輸出光照強度。

剛使用過的機器，必須等其完全冷卻後才可以進行檢查和保養！

1）必須從切斷電源。

2）主體和配件的清潔必須使用擠乾的酒精棉，不能使用腐蝕性或橡膠類清洗劑，不可超音波      清洗。

5）光導棒易碎，如果發生摩擦，不要讓光導棒與硬物碰觸。使用完畢後，請檢查是否有材料粘在光導棒上，

如有，請用塑料工具或軟物清理，不可用金屬工具。請將其清潔乾凈。如光導棒斷裂請及時更換匹配的光導棒。

3.擦拭表麵浮塵。

不可使用酒精已外的化學試劑清潔機器。

4.保養周期：

①正常使用一年後，應進行保養，重點檢查光纖插口的夾緊力度。如出現松動或本身損傷應及時更換卡簧及“O

型”橡皮圈。

5、光導棒可用酒精消毒或在134℃、200KPAa的環境下消毒18分鐘

6、⑴更換的導光元件：

操作部位說明

①按啟動/停止鍵⑵，光固化機工作/停止。

②按工作模式選擇鍵③，選擇三種工作模式。

三.使用方法

1、，按模式選擇鍵⑽，接通電源，點亮電源指示燈，選擇所需的操作模式（默認模式為強光模式）。

2、選擇所需工作模式，按啟動/停止鍵⑼開始工作，每5秒機器會發出蜂鳴提示音，20S後機器自動停止工作。 停5S後方能繼續工作。

3、在工作狀態中，按啟動/停止鍵⑼可在任意時間停止工作。

4、 一個工作期（20S）後，再按住啟動/停止鍵進行下一個工作時間，但建議連續工作不超過10次。

5、操作中，光導纖維棒的端麵和牙科材料需間隔1～2mm，否則將影響治療效果。

6、測試LED光強時，需連接底座充電電源，即底座充電指示燈P為綠色時，將光導棒的頭壓緊測光感應頭，光強指示燈L顯示綠色表明光強適合。

7、手動關機：按模式選擇鍵⑾至脈沖模式，長按3秒將切斷電源。再按啟動/停止鍵⑼可進入工作狀態。

日常檢查與保養

1、建議您在第一次使用前將機器與零部件等進行清潔和消毒。

2.關閉電源開關。應保持光導纖維棒端麵的清潔，防止接觸污染物，以免下次使用影響輸出光照強度。

剛使用過的機器，必須等其完全冷卻後才可以進行檢查和保養！

1）必須從切斷電源。

2）主體和配件的清潔必須使用擠乾的酒精棉，不能使用腐蝕性或橡膠類清洗劑，不可超音波      清洗。

5）光導棒易碎，如果發生摩擦，不要讓光導棒與硬物碰觸。使用完畢後，請檢查是否有材料粘在光導棒上，

如有，請用塑料工具或軟物清理，不可用金屬工具。請將其清潔乾凈。如光導棒斷裂請及時更換匹配的光導棒。

3.擦拭表麵浮塵。

不可使用酒精已外的化學試劑清潔機器。

4.保養周期：

①正常使用一年後，應進行保養，重點檢查光纖插口的夾緊力度。如出現松動或本身損傷應及時更換卡簧及“O

型”橡皮圈。

5、光導棒可用酒精消毒或在134℃、200KPAa的環境下消毒18分鐘

6、⑴更換的導光元件：

光導元件型號：HL-IV LED雙槽光導纖維

 訂購信息：詳見我公司售後服務信息

更換方法：①用力捏住光導元件金屬底部（可用工具鉗住）；

②用力向上旋轉光導元件，聽見兩聲輕微的“啵”聲後，拔出光導元件；

             ③更換新的光導元件，用力向下旋轉使其進入槽中；

          ④更換完畢。

常見問題與原因分析和對策

1）機器各部分均不工作：檢查是否接觸正常。

2）光照無輸出：LED發光二極管是否損壞，更換新LED發光二極管。

3）光照光固化樹脂及齒科光敏材料硬度不夠：

●LED發光二極管是否老化，更換LED發光二極管；

●光導棒端麵是否污染，用軟物小心去除污染物。

●考慮為光照光固化樹脂及齒科光敏材料性質已經劣化。

→更換新的光照光固化樹脂及齒科光敏材料重新操作一次。

1）定時系統或其它故障：送醫用設備維修部門或生產廠傢檢修，請勿自行打開機殼修理。

 如果上述對策實施後仍不能解決問題，決不可自行拆解機器自行修理，務必與銷售商聯系，請專業技

術人員為您解決問題。

溫馨提醒：

光導棒消毒環境：使用酒精後，在134℃, 200KPAa的環境下消毒18分鐘

裝箱清單：

電源保護裝置：當光固化機出現故障時能保護治療臺，使其免受影響

公司資質

歡迎技術咨詢：

生產：杭州中潤醫療器械有限公司

地址：浙江省杭州市教工路6號求是大廈602-1室

電話：0571-88211825 傳真：0571-88211825

手機：18768104708   QQ:2445145371
