集中供氧系統組成形式
一、中心供氧站

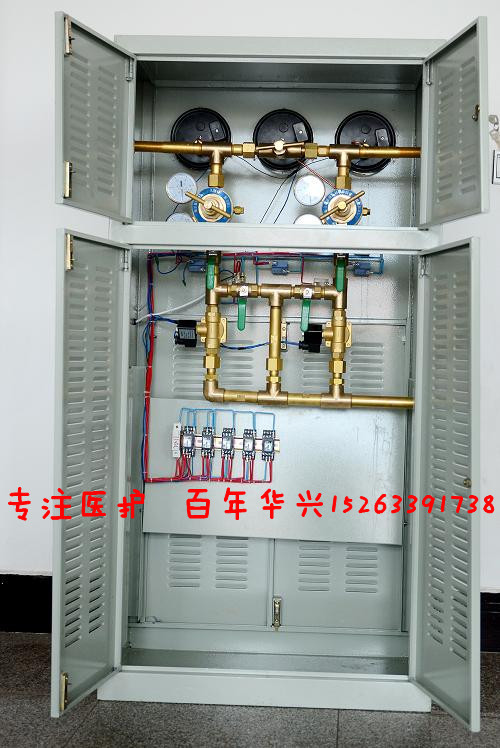

中心供氧站由氧氣瓶組、匯流排、自動切換控製臺(也可手動)、安全閥、報警裝置等設備組成。當使用氣瓶組作為供氧氣源時，氧氣瓶分為兩組，一組工作，一組備用；當一組瓶內氧氣壓力降到某一規定值時，自動切換控製臺進行自動切換，備用氧氣瓶組連續供氧；同時，報警裝置自動發出聲、光報警信號，提醒工作人員更換氧氣瓶。另外，當輸出壓力低於某規定值時，報警裝置也發出聲、光報警信號，警示采取措施。
當製氧機或液氧與氧氣瓶共同使用時，以製氧機或液氧為主，氧氣瓶為輔或氧氣瓶備用
二、氧氣管道
氧氣經由中心供氧站一級減壓後，輸送管道將壓力為0.6-1MPa(可調)的氧氣輸送到各樓層的二級穩壓裝置內，該裝置內裝有二套穩壓設備，當一套損壞時，另一套馬上啟用保證正常供氧。經二級穩壓後的氧氣輸出壓力為0.3-0.6MPa(可調)可供病號呼吸和啟用國內外各型號呼吸機、麻醉機，也可給高壓氧艙供氧。
三、氧氣終端
經二級減壓後的氧氣由管道輸送到各病房床頭的氧氣終端，終端上裝有拔插式自封快速接頭，快速接頭的出口接濕化瓶。隻將濕化瓶往終端插孔一插，氧氣就源源不斷地輸送給病人，不用時，隻需輕輕一按，氧氣源就自動切斷，停止送氧。
四、主要技術指標與特點
⑴終端輸出流量不小於10L/min
⑵系統小時泄漏率應小於0.5％
⑶病房終端壓力不低於0.2MPa
⑷呼吸機、麻醉機終端壓力不低於0.4 MPa
⑸最遠管道壓力損失不應超過10％，
1、最大供氧量40m3／h,日供氧量不小於70瓶／日
2、末端輸出壓力0.1-0.6MPa(可調)
3、系統小時泄漏率不大於0.2%
4、病床終端數量不限。不論終端多少均滿足終端壓力、流量要求。
5、氧氣瓶可手動或自動切換、聲光報警。也可另接液氧裝置和製氧機。
6、終端用插拔式自封快速接頭，操作方便可靠。
7、主要設備采用雙路設計，可以不停機進行檢修維修。
▲液氧貯罐中心供氧站由低溫貯槽、汽化器、進液閥、高壓安全閥、低壓安全閥、止回閥、排液閥、放空閥、過濾器等組成。
▲PSA變壓吸附製氧機中心供氧站由製氧主機、空壓機、冷乾機、空氣貯罐、氧氣貯罐等組成。
該設備實行現場製氧的目標，是各類醫院中心供氧系統的首選，其製氧成本低廉，隻有氣氧成本的16%，液氧成本的30%，並可提高醫院的等級和檔次，是醫院氧源的最終發展目標之一。
用途及適用范圍
該系統適用於醫院新建、擴建和改建工程，並用於醫院集中供氧。近年來醫療技術飛躍發展，集中供應的醫療用氣體已經被廣泛應用於醫院、病房及手術室內，具有安全、經濟和便於管理等優點，是現代醫院與治療、手術等必不可少的醫療設備

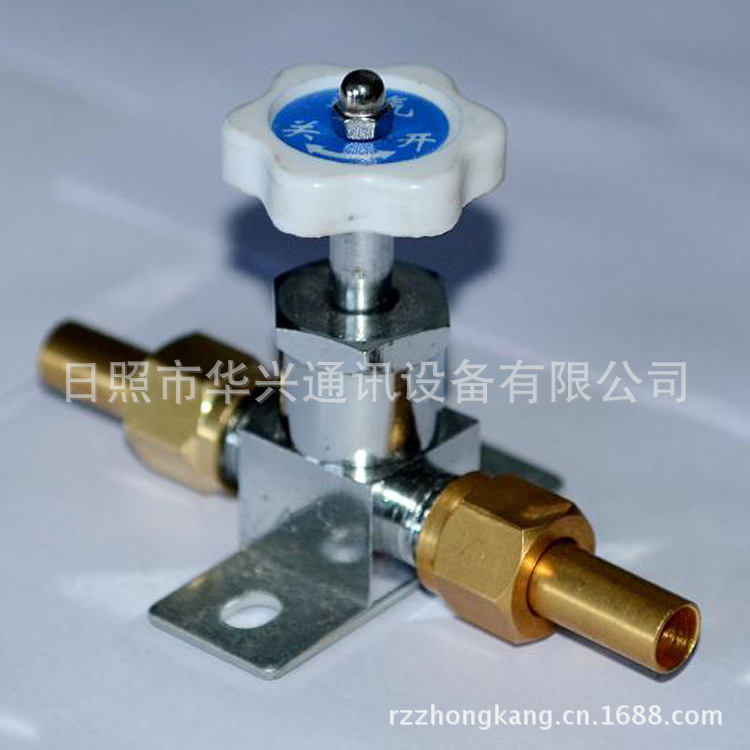

中心供氧配件展示：
