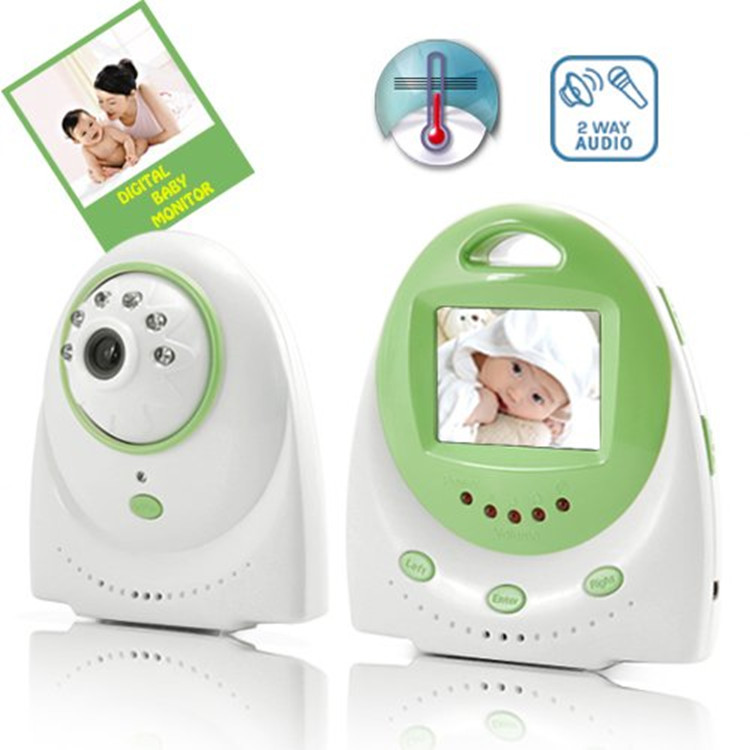

無線2.4G嬰兒監護器, 2.5寸數字嬰兒看護器, 寶寶監視器 ,帶紅外對講.
一：功能簡介
●采用2.4GHz頻率傳送，符合FCC、CE標準；
●采用高清晰度2.4寸顯示屏
●具有操作文字菜單顯示
●支持1主多從：1個接收機可連接4個發射機；
●遠距離傳輸：空曠區域傳輸距離可達200-300m；
●清晰的夜視功能：可實現24小時監控；
●半雙工語音傳輸：音質清晰，音量0~10級可調；
●屏幕亮度多級可調： LCD亮度0~10級可調；
●具有VOX（聲控）報警功能，Baby端的音量超過一定值會觸發Mommy端報警(自動熄屏後有聲音會亮屏)，提醒父母註意寶寶狀態；
●接收機具有TV OUT功能，支持TV顯示；
●Mommy端具有實時時鐘功能，可顯示實時時鐘信息；
●Baby端具有溫度檢測功能，並實時顯示在Mommy端的LCD上；
●Baby端支持音樂播放，如可播放催眠曲幫助寶寶睡眠；
●具有對碼功能：可通過Mommy端、Baby端的對碼鍵進行對碼；
二：攝影頭按鍵功能說明

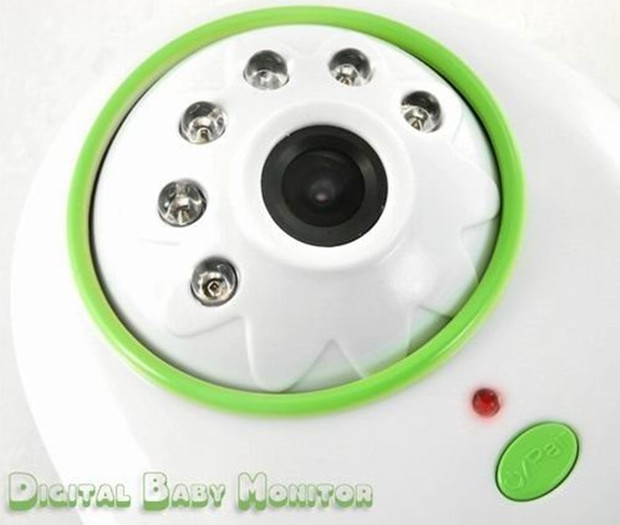

攝影頭正麵：
1: 夜視紅外燈
2：鏡頭
3：低壓/對碼,工作指示燈
4：電源開關/對碼鍵Power/Pair：在接通電源或裝入電池時短按住此鍵開機，電源指示燈長亮,表示進入正常工作狀態。在開機狀態下按住此鍵3秒直到電源指示燈閃爍，則表明發射機進入對碼狀態，此時需按住接收機的Pair鍵3s進入對碼狀態,，對碼成功後自動退出對碼狀態，進入聯機模式。（接收端可以選擇不同的通道與其進行對碼）
5：麥克風，拾取聲音信號
6：光敏電阻，自動開啟/關閉夜視紅外燈，光線強時紅外燈燈不亮，光線暗時紅外燈燈亮
7：6V電源輸入
攝影頭背麵：
8：溫度探測器 9：揚聲器（喇叭） 10：電池蓋 11：電池盒（裝4節AAA電池）
三：接收機按鍵說明：
接收機正麵：
1：Up鍵，
2：Down鍵 Up/Down上下鍵.在功能菜單裡上下移動選擇項,在觀看界麵調節接收機音量。
3：電源開關鍵，OFF關機，ON開機工作
4:6V電源輸入
5: 麥克風，拾取聲音信號
6: Volume: 音量強度指示燈,4個等級指示
7: Power LED:工作指示和對碼指示燈
8: LCD顯示屏
9: Left鍵 11:Right Left/Right左右鍵.在功能菜單裡Left,Right調節數值，在觀看畫面切換頻道，Left是頻道減, Right頻道加
10: Enter鍵菜單鍵，短按進入退出菜單，長按設置實時時間。
12: AV輸出，插上時LCD無顯示，TV顯示（在插入或者拔出大概要2-3秒才可以切換過來）。
13: Talk: 對講/音樂播放鍵,在沒按下此鍵時接收攝影頭的聲音,按下時攝影頭接收接收端的聲音,（LCD上顯示T）,再按下Tall鍵則接收有聲音（屏上無T顯示）,從而實現對講功能，長按可以控製攝影頭端的音樂播放和停止
14: Pair：對碼鍵，在電源開關打在ON位置時電源指示燈長亮，表示進入正常工作狀態。如果按住此鍵3秒，電源指示燈閃爍，則表明接收機進入對碼狀態。此時需按住發射機的電源鍵3s，電源指示燈閃爍顯示，指示進入對碼狀態。對碼成功後自動退出對碼狀態，進入聯機模式。
接收機背麵：
15：揚聲器（喇叭） 16：電池蓋 17：電池盒（裝4節AAA電池）
四：操作說明
4.1開關機操作：
Monitor端：將電源開關打在ON的位置直接開機。打在OFF位置關機。
Baby端：
通過短按Baby端的Pair鍵進行開關機切換操作；
無信號自動休眠，降低輻射，降低功耗；
4.2對碼操作：
4.2.1：Monitor端系統上電，相應的Baby端上電；
4.2.2：通過Monitor端的左右鍵選擇（按Left和Right鍵）要進行對碼的Baby端編號，如CH1；
4.2.3：按住Monitor端的Pair鍵3s進入對碼狀態，POWER燈閃爍，LCD顯示“1# baby Pairing…..”；
4.2.4：此時按住Baby端的Pair鍵3s鍵，綠燈閃爍，進入對碼；
4.2.5：對碼成功後，Monitor端顯示“Paired”信息並自動進入聯機狀態；
若不能正常對碼，則在15s後恢復原碼並回到原狀態；
重復4.2.2~4.2.5進行Baby2、3，4的對碼；
4.3功能操作：
Monitor端：
4.3.1：音量調整
通過Monitor端的Up鍵、Down鍵調整音量大小；
LCD顯示“”；
音量大小0~10級可調；
4.3.2：LCD頻道調整：
通過Monitor端的Left/Right鍵可以切換不同的頻道；LCD上會有相應的頻道號顯示，如CH1
4.3.3： 視訊輸出功能：
插入AV線自動切換到TV顯示，拔出AV線切換到LCD顯示（在插入或者拔出大概要2-3秒才可以切換過來）。TV上顯示的信息如下：
顯示Baby端的視訊；
顯示電池電量信息；
顯示信號強度信息；
顯示當前的時鐘信息；
顯示當前聯機的Baby編號
4.3.4：時間設置
長按Enter 2S進入時鐘設置（時鐘閃爍）,按Left Right進行設置調整數字的增減，先設置小時短按Enter確認後再設置分鐘，設置完成後再短按Enter鍵確認退出。要在接有AAA電池拔掉外接電源後才能實時保存時間。
4.3.5：菜單操作：
短按Enter鍵進入菜單操作，LCD顯示：
Setting
Brightness <50%>
Baby VOL <50%>
Auto Sleep
Vox Alarm
Temp Alarm
TV Mode
4.3.5.1：LCD亮度調節
按Up/Down鍵選擇Brightness 設置菜單
按Left/Right鍵選擇亮度調節(0%~100%)
4.3.5.2：Baby端音量設置：
按Up/Down鍵選擇Baby Vol設置菜單
按Left/Right鍵選擇音量調節(0%~100%)
4.3.5.3：自動休眠設置：
按Up/Down鍵選擇Auto Sleep設置菜單
按Left/Right鍵選擇自動休眠時間(OFF 30S 1m 3m 5m 10m 20m 30m)打在OFF則不關屏。
進入休眠模式後BABY端綠色LED閃爍指示,接收端的Power LED燈常亮。
4.3.5.4：Vox Alarm設置（聲控設置）：
按Up/Down鍵選擇Vox Alarm設置菜單
按Left/Right鍵選擇Vox(OFF ON),如果Baby端無聯機則顯示(---)
聲控打開後（ON），在自動熄屏後如果BABY端有聲音則自動開屏。
4.3.5.5：Temp Alarm設定（溫度報警）：
按Up/Down鍵選擇Temp Alarm設置菜單
按Left/Right鍵選擇Temp Alarm (OFF ON),如果Baby端沒有聯機,則顯示(---)，溫度報警打開後(NO)，在溫度（離BABY端約3-5米距離的溫度）低於10度或者高於36度時會發出報警音。
4.3.5.6：TV Mode設定（TV輸出製式設置）
按Up/Down鍵選擇TV Mode設置菜單
按Left/Right鍵選擇TV輸出製式模式，可以選擇PAL PAL M NTSC 3.58 NTSC 4.43這4種製式的TV信號輸出。
4.3.6：自動聯機開機功能：
若Baby端開機檢測到Mommy端未與本機聯機，則自動進入休眠；
當Mommy端開機並選擇當前聯機的Baby端時，處於休眠模式的Baby端自動喚醒，開啟視訊傳輸，自動進入聯機模式；一個接收機可以與已經對好碼的4個不同通道的發射機聯機，在按Left和Right鍵切換頻道時，在切換到當前頻道要3-4秒才可以檢測到此通道的圖像。如果其它無線乾擾源大的情況下時間會稍長一些。
4.3.7：雙向對講功能：
短按Talk鍵進入對講模式，LCD屏顯示“T”字符，表示進入Mommy端與Baby端進入對講模式； （Baby端聽到Mommy端的聲音）
再次短按Talk鍵退出對講模式；（Mommy端聽到Baby端的聲音）
4.3.8：Baby端音量指示功能：
（Volume）指示Baby端的音量大小，亮燈個數和Baby端的音量大小有關，音量越大，LED燈亮的個數越多；
4.3.9：音樂播放功能
長按Talk鍵進入音樂播放，在LCD上右下角顯示一個M字樣，表示正在播放音樂，音樂會一直循環播放，再次長按Talk鍵停止音樂播放，屏上無M字樣顯示。接收端關機或者進入休眠模式後發射端音樂也會關閉。
4.3.10：VOX觸發功能：
當Monitor端處於ON，LCD OFF狀態：可接收任一Baby端的VOX觸發，若被任一Baby端觸發後，Monitor端開機並打開LCD顯示屏，提醒父母查看此Baby端的音、視訊信息。（如果一直有聲音就一直開屏，在大約5-10秒內沒有任何聲音才又關屏進入休眠模式）；
當Monitor端處於OFF狀態，則要手動按接收的Pair鍵開屏。接收進入休眠模式時，不管聲控設置怎樣按接收端的Pair鍵都可以開屏。
4.3.11：Temp(溫度)報警功能
當Baby端Temp報警功能打開時, 溫度超過36度或者低於10度,Mommy端LCD會顯示紅色字體Temp及溫度. Mommy端會隔幾秒發出“嘟嘟嘟”的聲音，提示父母查看Baby端的溫度超過36度或者低於10度瞭。溫度低於36度且高於10度後自動撤消溫度報警。
4.4：Baby端：
4.4.1：LED指示燈定義：(雙色燈)
4.4.1.1：紅色指示燈：(電池狀態指示)
開機有電：紅燈長滅
開機低電：紅燈閃爍, 每5s亮0.5s
4.4.1.2： 綠色指示燈：(工作狀態指示)
開機聯機：長亮
休眠模式：每5s亮0.5s
對碼：閃爍
關機：長滅
4.4.2：VOX功能：
當Monitor端VOX設置為On的狀態時，Baby端的音量大於某特定值時可開啟Baby端傳輸音頻、視訊信息，Monitor端開啟音、視訊提示父母查看寶寶狀態；
VOX觸發電平為53dB+/-3dB；
4.4.3：夜視功能：
可識別外界亮暗自動開啟或關閉夜視功能，在光線較暗時約過6秒的延時時間打開夜視燈，在關閉夜視時（在夜視起控後再照亮光的地方）也要過幾秒才關閉夜視燈。
夜視功能開啟後，LCD顯示為黑白圖像（在全黑的情況下）；
夜視功能打開後可觀看2-3m范圍內的物體；在沒有聯機的情況下，開機後夜視燈隻工作一下（在光線暗的情況下），要聯機後夜視才有效，進入休眠後夜視燈也不啟作用（晚上時在休眠後馬上聯機則夜視馬上起控）。
五：電器參數
a: 功能
功能 | 描述 |
幀速 | 15-25 幀，信號強時幀數高反之低 |
信號強度指示 | 6個等級 |
音量大小控製 | 10個等級 |
對講 | 雙向,半雙工 |
聲控功能 | 有聲音自動開屏 |
一收多發 | 可以一個接收配四個發射機，可切換顯示 |
溫度報警 | 有 |
實時時鐘 | 有，24小時製 |
溫度顯示 | 有 |
音樂播放 | 有 |
LCD尺寸 | 2.4英寸 320*240 RGB彩色LCD |
傳輸安全 | 需相互對碼才可使用 |
b:電器參數
使用電壓 | DC：+6V/500MA；Battery：4*AAA=1.5*4 |
傳輸頻率 | 2.4GHz ISM Band |
無線工作方式 | FHSS |
發射功率 | 19dBm@CW mode |
傳輸速率 | 3Mbps |
傳輸距離 | 空曠區域：200-300米 |
工作電流（發射和接收） | TX：300mA MAX，RX：300mA MAX |
休眠模式工作電流 | TX:35mA（每0.5s喚醒一次）RX:20mA（每0.5s喚醒一次） |
音頻采樣速率 | 16K |
音頻頻響范圍 | 120Hz~3KHz |
催眠曲功能 | 12首音樂循環播放 |
溫度報警 | ﹤10℃或﹥36℃ |
聲控起控電平 | -60dB@ MIC Input |
攝影頭分辨率 | 30萬 |
圖像分辨率 | 320*240QVGA |
AV OUT功能 | AV輸出時 幀速5-15幀 VGA |
視訊傳輸速率 | 15-25FPS |
總的諧波失真 | <5.0% |
信噪比 | 46dB |
接收靈敏度 | -96dBm@BER=1e-3 |
揚聲器 | 0.25W |
夜視距離 | 2--3米 |
濕度范圍 | 20~95% |
溫度范圍 | 0℃~38℃ |
五：註意事項
1：請不要在高溫,高磁場，強光下工作。
2：僅限使用指定的電源適配器和電池，以免引起本產品的嚴重損傷.
3：不要把本產品暴露在氣溫極低或極高的地方
4：當不使用本產品時請關閉電源，若長期不使用請取出電池。
5：請避開水及灰塵.
6:：請勿使用稀釋劑或其他化學洗滌擦拭本機.
7：此產品專為嬰兒監護設計，請盡量在室內使用，強光下使用將會降低顯示效果
六：常見故障與解決
1：攝影頭和接收機距離近喇叭有嘯叫聲
答：此現象為聲反饋引起的，由麥克風拾取的音頻信號經接收的喇叭發聲後由麥克風又拾取到信號，同攝影頭處的聲音一起疊加後發射出去，接收端將發出比之前更大的聲音，由此周而復始形成自激振蕩而發出嘯叫聲.可調小喇叭音量或接收機插入耳機收聽解決.
2：沒反應
答：檢查電源是否插好，電池是否裝好裝對，請按電池的正負極安裝，在裝入電池時適配器是否沒插入市電孔內而DC頭已插入機子電源輸入端。接收電源開關是否打在ON位置.
