一、概述

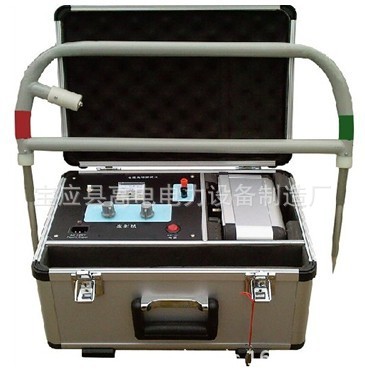

GDLDY是我公司專門針對“路燈電纜故障”的特征而精心設計研製出的最新一代專用電纜故障測試定位機，主要解決地下直埋電纜的短路、斷路及死接地故障。其特點是：接收靈敏度高、抗乾擾能力強、信號穩定、查找路徑清晰、定點準確！機器自帶電源、體積小、重量輕、便於攜帶,可單人操作，尤其適合野外現場操作(不受電纜埋設環境的影響,如:硬化路麵、穿管、分叉。)，極大的方便瞭用戶，提高瞭工作效率降低瞭勞動強度。
本機器利用電磁感應的原理，不需要升壓設備，從而保障瞭電纜、電器設備及測試人員的人身安全。同時對電纜路徑、故障點位置及埋設深度同步測試。不同於以往采用加高壓迫使故障點放電。（根據聲音大小進行故障定位的方法，使本來煩瑣復雜的故障定點工作變的十分輕松簡單。）本機器采用瞭石英晶體振蕩器，中大規模集成電路。其特點是：接收靈敏度高，、靜態漂移小、抗乾擾能力強、工作穩定、準確度高。由於機器采用瞭小型鎳鎘畜電池供電，因此具有體積小，重量輕，耗電小，便於攜帶等優點，尤其適合野外測試。
另外本機器對“沖閃法”無法解決的單芯電纜接地及斷線故障特別合適，定點準確快捷，誤差以厘米計。
二、主要技術性能指標
1．準確定點的故障絕緣阻值：0～4MΩ
2．探測距離≤10km
3．探測線纜深度：≤3m
4．路徑誤差＜8cm
5．定位誤差：≤±10cm
三、路燈電纜故障測試機工作原理
1．探測路由工作原理
當交流電流通過一直線導體時，在該導體周圍便產生瞭一個同軸的交流電磁場。將一線圈放於這個磁場中，在線圈內將感應產生一個同頻率的交流電壓，感應電壓的大小決定於該線圈在磁場中的位置。當磁力線方向與線圈軸向平行時，線圈感應的電壓最大；當線圈軸向與磁力線方麵垂直時，感應線圈感應的電壓最小。由此可判斷出線纜的路徑。使用接收線圈的45°法亦可測出地下線纜的埋深。
2、探測故障工作原理：
（一）將發射機產生的直流脈沖信號送入被測電纜，通過絕緣不良點泄漏入地。
（二）在泄漏點地表麵形成的點電場。接收機中的直流放大器通過電位差探頭取得故障點前後（沿線纜路徑）的電位差。由於故障點前後的電位差符號相反，當探測弓的前後順序不變時，則反映在接收機的中值表頭上將指向左或右位置（即紅、綠區域），即在故障點前與後指針會左右切換（即：紅、綠轉換）。
（三）通過表頭擺動方向的變化（紅、綠），即可確定線纜對地絕緣不良的故障點所在位置。
（四）根據電場原理，接收機的電位差探測弓離故障點近時，接收機表頭指針會明顯穩定指向紅或綠色區，一過故障點位置時接收機中值表指針會發生紅綠指向的轉換，在紅綠指向轉換點的探測位置即為電纜故障點位置。
四、機器麵板功能介紹
（一） 發射機
1.電源開關：當按下開機按鈕時，打開整機電源。
2.輸出阻抗：共分為2檔，在使用中，根據被測線纜的長度選擇輸出。
3.信號輸出：用於路徑查找、故障定位。
4.故障定位：用於電纜線的開路、短路、及接地故障的準確定點。
5.路徑查找：用於查找電纜的埋設走向。
6．信號輸出：紅色接被測電纜線，黑色接大地.
（二）接收機
1.電源開關：當按下開機按鈕時，打開整機電源。
2.探頭插孔：連接探測棒，用於查找電纜路徑及埋設深度。
3.故障插孔：連接探測弓，用於對電纜故障的準確定點。
3.射 頻：按下後接收發射機送出的射頻信號，液晶屏顯示接受信號的幅度（90—120為正常狀態）。
4.增 益：用來調節輸出信號的強度。
1.如何探測路徑：
（1）將發射機按圖4的方法連接，黑輸出端接地，紅輸出端接被測電纜線的零線，如接其它相需將終端接大地，一般置於電纜末端向配電櫃方向探測。
（2）將控製選擇開關撥向“路徑查找”位置。
（3）將接收機電源打開，按動“故障”按鈕，此時液晶顯示屏上顯示“GU”即可進行路徑查找。
① 查找人手持探測棒，保持探頭與地麵平行並與電纜埋設方向垂直，在電纜正上方，接收機發出“滴、滴”聲音最大。如果聲音變小則偏離線纜路徑，應調整探測方向。
② 探頭豎直與地平90度，在電纜的正上方時“滴、滴”聲最小，偏移路徑聲音變大，及時調整探測方向，便於找見準確的路徑。
③ 一般查找路徑時，按①種方法，沿著聲音大的方向探測就可方便得知線纜埋設路徑。
2.如何探測深度：
將探頭旋至45度，將探頭放於電纜路徑的正上方,並保持探頭在電纜路徑的垂直麵內，此時信號聲音較大，然後平緩向左或向右移動探頭，在移動到沒有聲音的地方時，停止向左或向右移動，其有聲音處到無聲音處之間的跨度，即為電纜的深度。
3.如何進行故障定位：
1、如果被測電纜有故障的情況下，選擇故障嚴重的相作為測試相。則將發射機按圖4連接；
2、裝好探測弓，用雙Q線連接接收機的“故障插孔”和“探測弓”，打開機器電源，在發射機跟前應能接收到清晰的信號，再到接地樁前將“探測弓”插入地線和機器之間大地，接收機“中值表頭”指向*與探測弓臂前端色塊相反並指向穩定，說明機器正常；否則，依次檢查各連接線是否正確或接觸良好，對應檔位是否正確。
3、沿著線纜的路徑向前去探測故障點，每隔3-4米探測弓插入地下，觀察接收機的表頭有沒有穩定的指示（指示到紅色區或綠色區，如果不穩定，左右來回擺動，說明附近沒有故障點，繼續往前測），當表頭指示的顏色與探測弓前方的顏色相同時，說明故障點在前麵，相反則說明故障點在後麵，也就是走過瞭故障點，應反向探尋。
4、最後精確定位應每隔10cm將探測弓插入地下並觀察接收機表頭，發現接收機指針紅綠轉換時，此處也就是要找的故障點。
4.如何查找斷線不接地的故障：
將發射機旋鈕至“故障定位”，在接收機的旁邊約離線纜路徑1米處調節接收旋鈕，使接收機有清晰的“滴、滴”聲，不要太大，也不要太小，此時手持探測棒沿線纜路徑方向保持平穩向前移動（不要使探測棒左右上下移動）並盡量保持探測棒與地麵的平行，在斷線點以前，機器信號正常（即顯示：120-80），當走過斷線點時，信號會突然衰減或消失，（即顯示：20-0）。此時註意觀察，過瞭那一點信號突然衰減，此處應為斷線點。
六、路燈電纜故障測試機的成套組成
完整出公司GDLDY電纜故障測試機由如下部分組成：
GDLDY發射機 1臺
GDLDY接收機 1臺
探頭 1個
電源線 1根
輸出線 1根
探測弓 1個
接地釬 1個
探頭連接線 1根
探測弓連接線 1根
說明書 1本
充電器 1個
合格證及保修卡 1份
