    長期現貨銷售線批發租賃材測試機CT-8600L/CT-8650E/CT-8681/CT-8687/CT-8691/CT-3300,CT-8700、CT350、CT-360等,型號齊全,並可對臺灣益和線材測試機進行升級及維修服務,

    CT-8600L線材綜合測試機、常期現貨供應,批發電議

    特點說明
      CT8600L:導通+絕緣(500KΩ-500MΩ)+誤配+
               斷/短路錯位判斷, 128點
      CT8650E:CT8600L+DC高壓650V+瞬短/斷路
      CT8681:700Vdc ,絕緣(1MΩ-500MΩ),128點
      CT8685:1000Vac,1500dc,絕緣(1MΩ-500MΩ),256點

    系統可自動掃瞄自動找點
    .提供先進的瞬間短斷路/導通測試
    .可作線材單邊測試
    .提供320×240解析度圖形液晶顯示
    .線性與安規測試一應俱全
    .完全可程式化連續測試
    .提供多種介麵,可作各種不同之應用
    .系統提供統計與列印功能
    二,測 試 項 目
    項 目             符 號         量 測 範 圍
    導通               COND         0.1Ω~50.0Ω
    瞬間導通測試         C          0.1Ω~50.0Ω
    電阻                 R          0.1Ω~1.0MΩ
    絕緣                 IR         1MΩ~500MΩ
    斷/短路             O/S         2KΩ~50KΩ
    瞬間短斷路測試      O/S         2KΩ~50KΩ
    單邊測試
    斷短路端點判斷

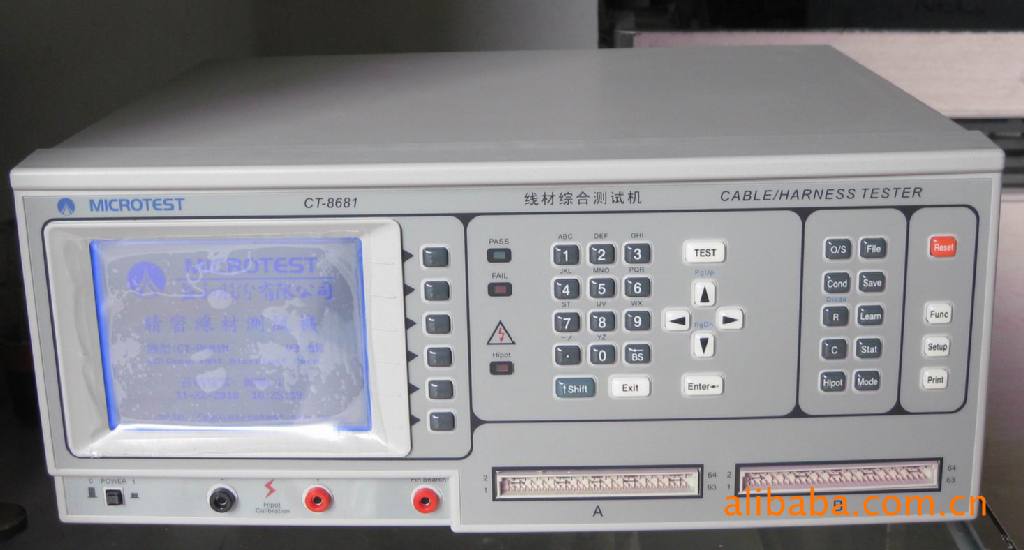

    CT-8681.
    三,技術規格
    1.進階功能:可程式化連續測試
             自動找點
             自我診斷
             自我校正歸零
    2.基本準確度:±5%
    3.測試掃瞄模式:自動/短路掃瞄可切換
    4.量測時間:0.1 Sec 基本值
    5.量測頻率與訊號
            直流高壓:200~700Vdc,0.01~1Sec,Delay 時間可程式設定
           絕緣測試:準確度: ±5%
    6.顯示/聲響裝置: 320×240 解析度圖形液晶顯示
                     6 位數數位顯示位數
                     Pass/Fail LED 紅綠指示燈/畫面顯示/聲響
    7.量測接點:128 量測接點
               可選購256 接點
               高壓校正正負端輸出(+/-)
               自動找點端子
    8.特點說明: 最高700V測試電壓
                最高可測256測試點
                系統可自動掃描
                自動找點
                提供先進的瞬間短斷路/導通測試
                可作線材單邊測試
                提供320240解析度圖形液晶顯示
    9.控製麵版
      介麵 :系統/快速/編輯/功能 按鍵群組
            印表機埠
            遠端控製埠
            RS-232 通信連接埠
      記憶裝置:內建 512KB SRAM
               內建備份電池
               最多可儲存56組測試設定檔案
    10.電源供應:115/230 Vac 電壓輸入±10%,60/50 Hz
    11.配件:
          自動找點探針
          二合一64Pin轉牛角轉接頭
          GPIB連接線(選購)
          電源線
          3轉2電源線轉牛角轉接頭
          使用手冊
    12.溫濕度:攝氏15oC~35oC,相對濕度 RH≦75%
    13.尺寸(長×寬×高):510×430×280

    14.重量:約14Kg(不含配件)
    15.線材規格要求: 最高 1μF
    四,訂購資訊
        CT-8681N:線材測試機 (DC 700V)
        CT-8681F:增加至DC 1000V
        CT-8681F:增加至DC 700V, AC 500V
        /E:英文版
        /C2:選換256測試點
        /C3:選換512測試點
        AV-8685DH1:二合一64Pin轉牛角轉接頭
        AK-8600F1:8600治具排線(30cm)
        FB-8685A2:256Pin ATA/66測試排線專用治具
        KB-8685K1:校驗治具組
        SW-8685R2:PC連線軟體
    現貨供應,批發電議



    CT-8681/CT-8683/CT-8685/CT-8687/CT-800/CT-900線材測試機簡易操作說明



    一、    測試機基本操作

    1. 文字數字輸入:在做檔案存儲時要求輸入文字數字,第一次按下為該按鍵數字第2—4次分別代表數字鍵上方由左到右之大寫英文字母。

    2.移動:您可用[] [] [] []移動遊標

    3.確認:[Enter]為一般之確認鍵

    4.量測:[TEST]為量測啟動鍵,[EXIT]為跳離鍵

    5.另選:加[Shift]鍵可啟動該鍵盤上方功能

    簡單安裝程序:(測試機外殼必須接地,防靜電乾擾)

     a.請確認電源供應器的電源,接上電源為AC115VAC220V。(有使用115V電壓時請註意)。

    b.開啟電源,系統會進行自我檢測,在無治具狀態或確定治具(本身無絕緣不良!開路或短路)狀態良好之情況下,所有自檢均顯示OK

    (註:若有時開機,第9INSUL[絕緣檢測]檢測NG,則考慮降低絕緣測試條件進行溫機直至測試穩定,後麵有講到溫機簡單操作步驟)

     二.綜合測試模式:

      1.即時測試:

             a.[File]鍵,進入檔案設定畫面,再按(建立新檔)所對應之軟件鍵,輸入檔案名按[Enter]鍵確認

            b[Cond]鍵入導通測試條件(幾歐)一般設為3歐,導通測試模式為“一般”,瞬間導通測試次數為1次,導通阻抗值調整正常狀態為“0線材歸零“無”按SAVE+Enter鍵存檔

            c.按[Hipot]鍵進入高壓編輯狀態畫面,設定測試電壓,測試時間及測試規格測試模式隻開“二分快速”,測試點數一律設定128點。按SAVE+Enter存檔

             d.按[Model]鍵進入測試模式設定畫面,依條件選取設定[1].[2].[4].[8].[9].[10].[11]項,再按[測試項目]對應之軟件鍵進入測試項目設定畫面,按[]鍵移動光標依次確認測試項目。(右上角[項目選擇]鍵為選擇確認鍵)再按SAVE+Enter存檔

            e.插上治具連接好待測試線材樣品(良品),按Learn鍵學習資料,SAVE+Enter存檔。按[EXIT]跳離主畫面。按TEST鍵即可測試

         2.已存測試:

            即調用已經設定好。並儲存在記憶體內之檔案的執行測試操作程序:

    1. 按下File
    2. [][]移動遊標,覆蓋欲選取之檔案名稱:按Enter鍵即選取完成,若選取錯誤可重復步驟
    3. 逐個檢視,畫面確認設定無誤,按Test鍵即可測試

     三.單邊測試:

         單邊測試時機臺外殼必須接地,隻有Port AA槽)有效

    操作步驟:

    1. File鍵建立檔案。
    2. Hipot鍵設定高壓編輯(與其他設定相同),因單邊不能測導通,故無需設定Cond(導通)
    3. Model鍵,進入測試模式設定畫面:

    當測試模式設定中之線材類設定為“單邊”,且單邊測試靈敏度設定為“0”此時進行短段路學習:舉例如下:

    將線材置入Port AA槽)按下Learn鍵,LCD顯示畫面如下:

    短斷路表                                  檔案:123

     NET    短斷路點位          頁數1/6    64Nets))

    001       A01                                118

    002       A02                                120

    003       A03                                123

    004       A04                                121

    005       A05                                118

    006       A06                                22

    007       A07                                19

    008       A08                                20

    009       A09                                21

    010       A10                                20

    011       A11                                20

    012       A12                                19

    四.點

    1.File鍵建檔

    2.設定Cond.Hipot測試條件

    3.Model鍵中進入測試模式設定畫面,線材種類設定為“點測”,按Learn

    使用自動尋點探針,並將其置入線材指定之點位上(比喻是A01代表紅線),按下S1“循環學習”鍵再用探針接觸(黃線顯示A02),按S1學習,再接觸(白線顯示A03)按S1鍵學習…….可如此多點點測學習,學習完畢再按S4“完成”鍵,LCD將顯示上述畫面和最後點測點位(如A07)再按Enter鍵存檔,按EXIT鍵跳離後,按Test鍵即可依次進行點測。

    *點測主要測試線材誤配,最大隻能有64個步驟。

    一般上無線狀態所量測試出來的數值為20左右,所以很明顯地可以看出有線點位及點數,此時便可依需要設定單邊測試靈敏度(建議設在有線與無線數值之中)以此為例,我們將單邊測試靈敏度設在60左右(約20~120之中間值),再按LearnLCD即顯示出:

        短斷路表                           檔案:123

          NET    短斷路點位   頁數1/1   6Nets

         001       A01                       118

         002       A02                       120

         003       A03                       123

         004       A04                       121

         005       A05                       118

         006       A06                       121

    由此可知有線數為6,即6條線

    單邊測試靈敏度判斷遊線與否(線越長靈敏度數值越高),當顯示出的靈敏度數值大於您所設定的單邊測試靈敏數值時,即判斷為有線。

    (註:單邊待測線材很短時,要求外接測治具越短越好。)

    溫機簡單操作步驟 自檢第9INSUL[絕緣檢測]檢測到NG時才要溫機)

    1. 按量測快速鍵群組中[File]鍵,進入擋案選取或設定畫面,若選取檔案,則按[]鍵移動光標至所選取檔案(黑色覆蓋),再按[Enter]鍵確認選取即可,若要建立新檔,則按畫面右邊提示,按相對應的S1-S6操作輔助鍵,再輸入檔案名,按[Enter]鍵確定即可。(*須接上64PIN對接治具排線,按Learn讀取資料,應讀到64NETS。按SAVE+Enter存儲。
    2. [Hipot]鍵,進入高壓設定狀態畫面,設定電壓(一般設為300V),測試時間(一般設為0.01秒),測試規格(絕緣值,一般設為5M)。測試摸式隻開[二分快速],其他設為關,測試點數為128點。接地點位無需設定按[SAVE]+[Enter],存檔,
    3. [MODEL]鍵,進行測試模式設定畫面,測試啟動方式連續,再設定連續測試時間隔,及連續測試次數,再按[測試項目]對應之軟鍵S6鍵進入測試項目設定畫面,按[]移動光標至(絕緣)項,按[項目選擇]鍵對應之軟件鍵S1確定,再按SAVE+Enter鍵存檔。

    Learn鍵空讀資料。(短斷路表內顯示EMPTY),再SAVE+Enter鍵存檔,按EXIT鍵跳離回主畫面,再按TEST鍵測試溫機即可
