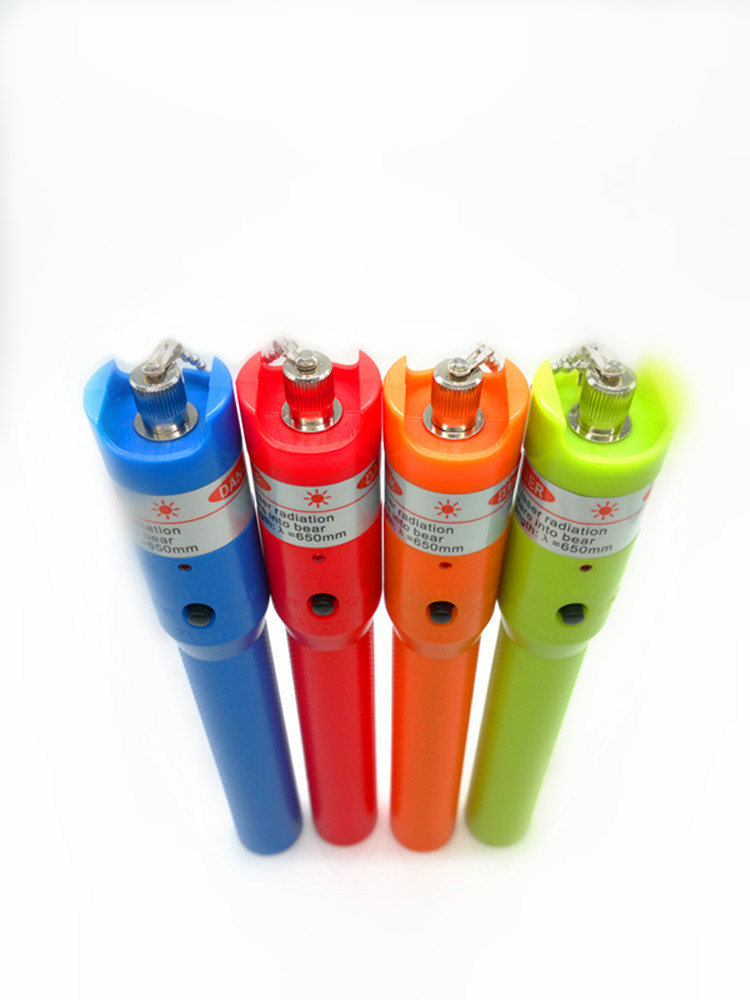

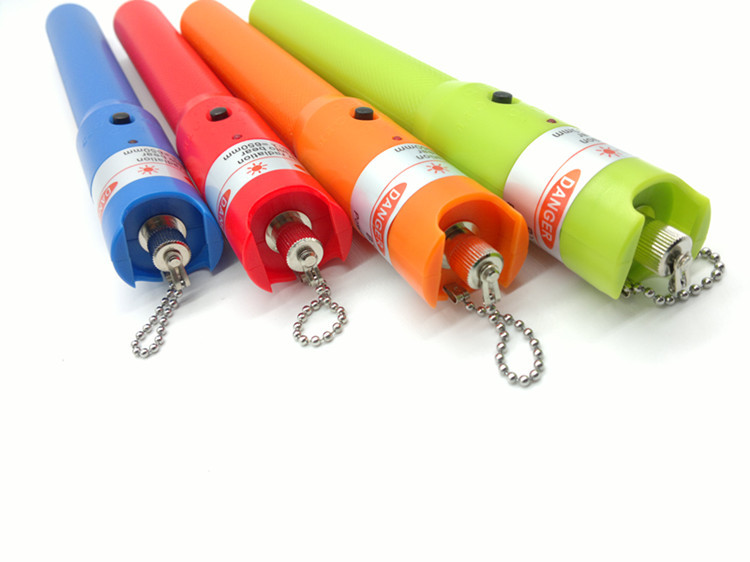

《寶義隆光纖故障可視檢測機》

【特 點】

1.小巧輕便，便於攜帶，功率大，輸出穩定.輸出人眼可見的紅色激光.穿透力極強，故障點泄漏的光透過3mm PVC層依然清晰可見。
2.非接觸式連接，無損光纖及發射器的端麵，輸出功率不受電壓波動影響。

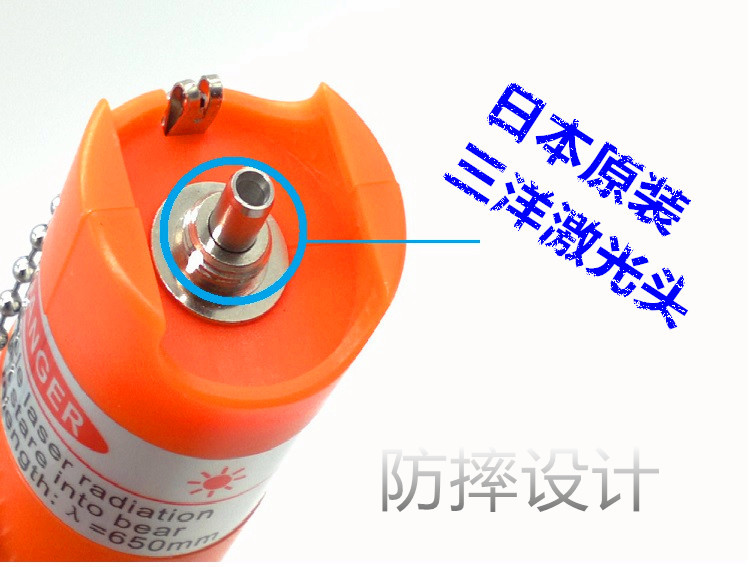

 3. 外觀采用ABS工程料，精美時尚. 帶保護頭設計，防止跌落損壞激光器

4.尾部有掛繩介面，可以將掛繩套於手腕再測試，防止跌落，人性化設計

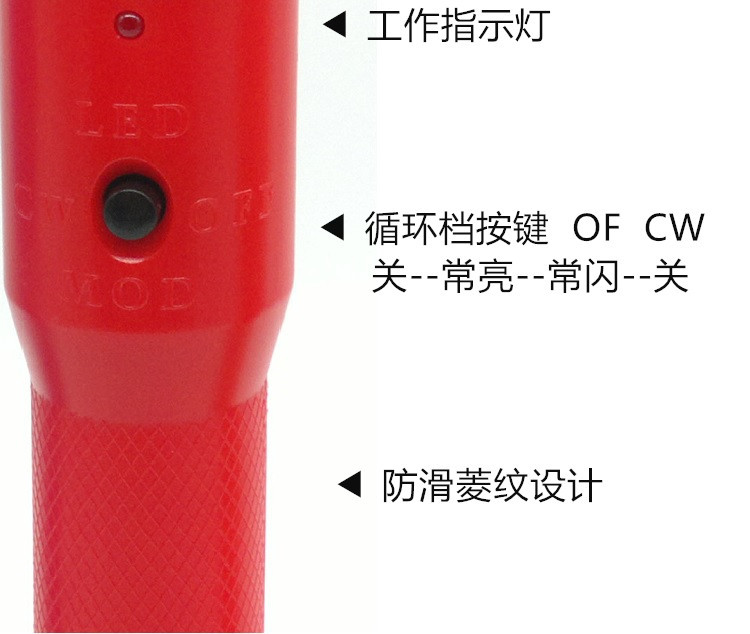

5.單鍵開關設計：三段循環，CW和MOD倆種工作模式，使用更方便。

6. 電源：2節AA（5號）電池，獨特的升壓電路設計，內置高效率DC-DC電源驅動泵轉換電路，充分用盡電池電能。

7. 皮套：采用防黴，無污染復合材料。

【功 能】查找斷點.彎曲.連接器故障式斷裂;OTDR盲目區內故障查找;端到端光纖識別;使用2.5mm通用頭可測FC/SC/ST型接頭，LC/MU接頭需要更換轉換器實現可測

【用途】1.檢查OTDR無法查到的盲區：光纖故障點(斷點.開始或末尾的光纖特性)和因微彎引起的高損耗區段，精度可達到mm級,還可運用於：電信、CATV工程與維護，綜合佈線施工與維護，光器件生產與研究及網路安裝前後的檢查；光纖跳線.尾纖.接盒中的光纖芯線或裸光纖(素線)等等。

2.用光纖連接器把紅光引入光纖,可用作多芯光纜中芯線的對照;

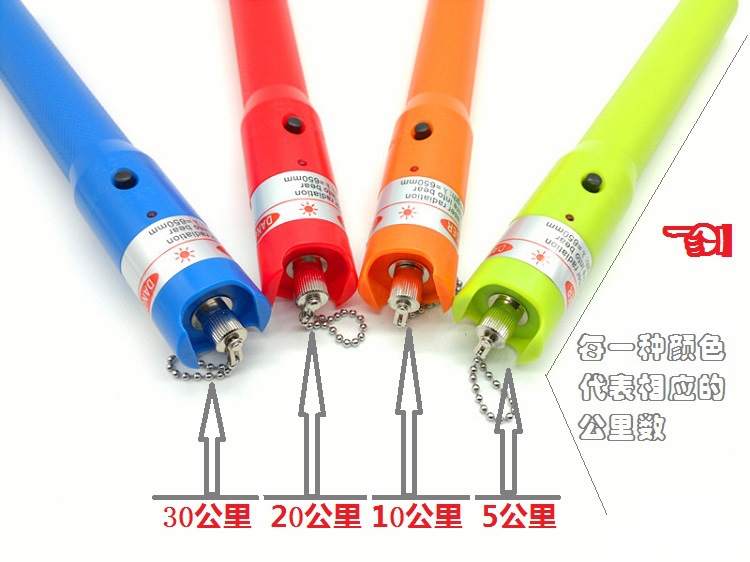

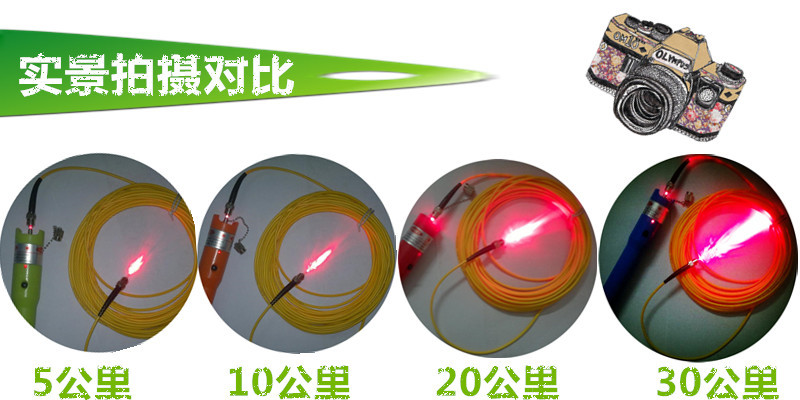

3.光纖識別距離可達1-30公裡以上.是每個光纖技術和施工人員都必須配備的檢修工具.

【使用需知】測試前必須對光纖連接器進行清潔,將光纖插頭與檢測器的輸出介面連接,按動檢測器開關.檢測器即輸出可見紅光,使用者可根據紅光判定故障光纖或接頭盒內的斷點和微彎.

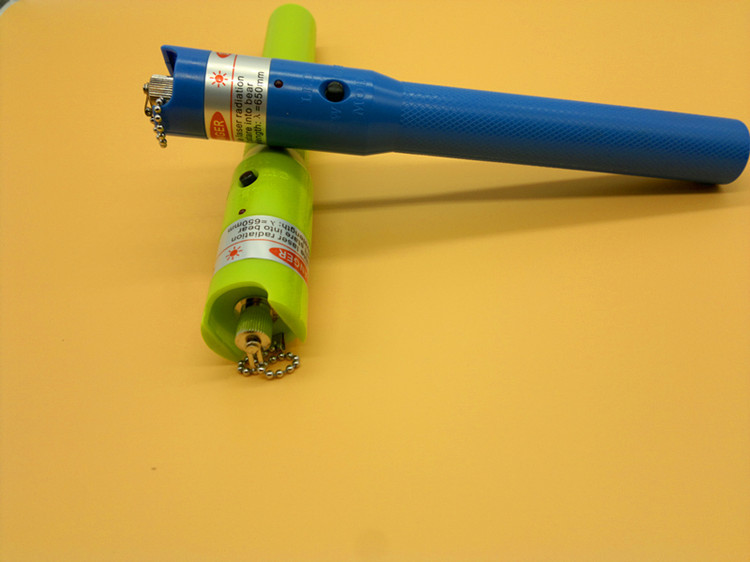

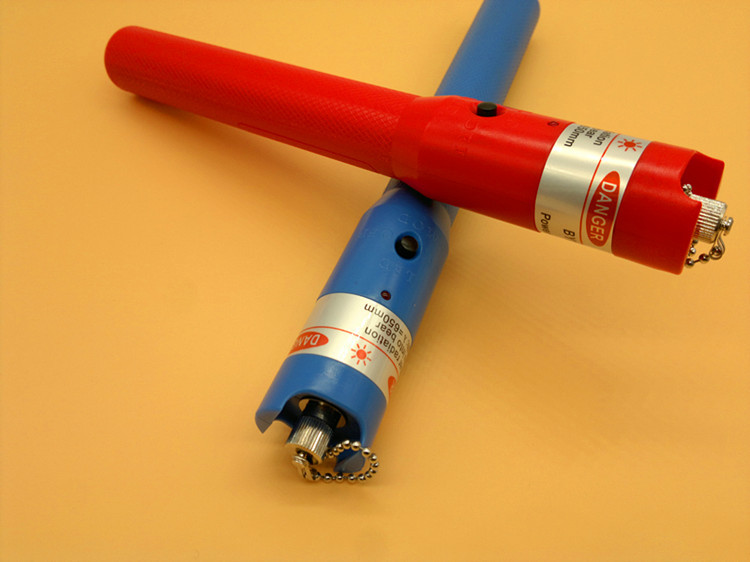

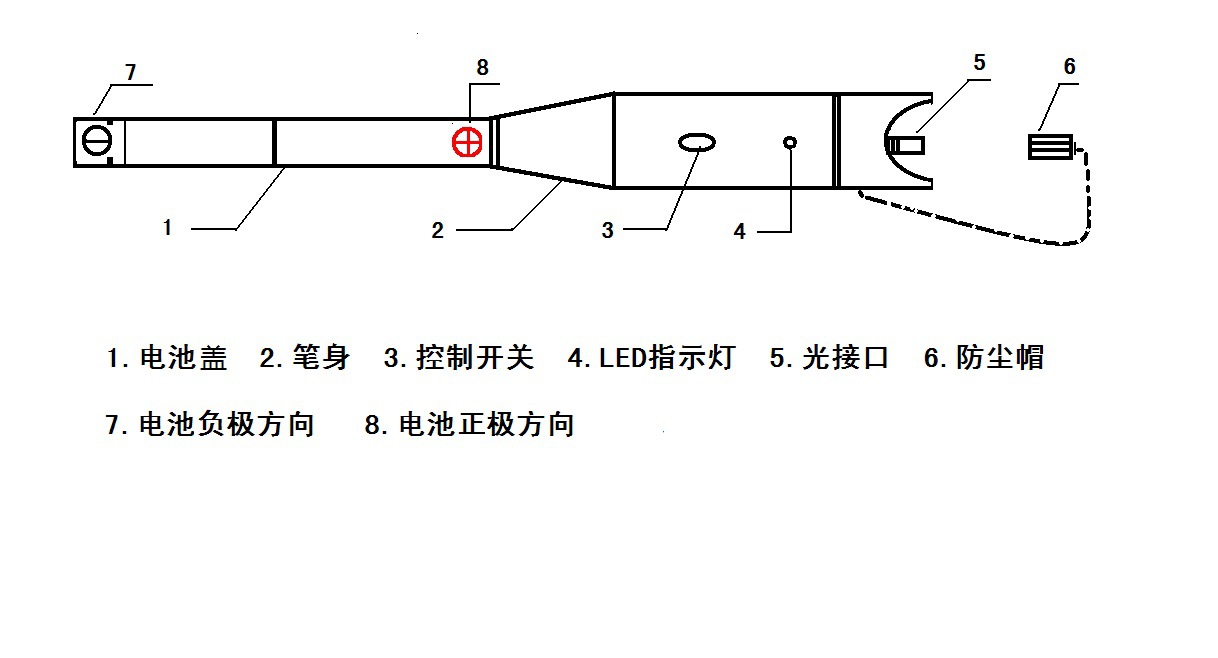

外型結構：

使用方法：

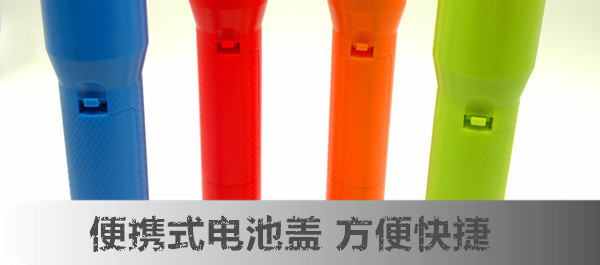

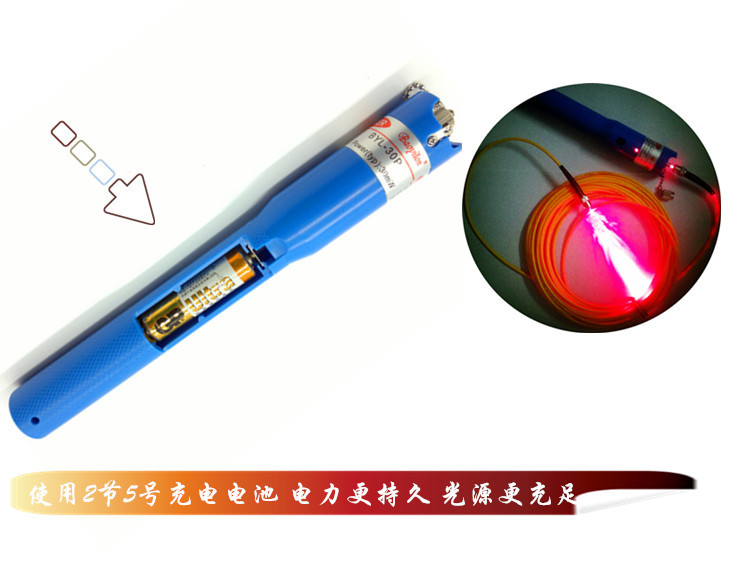

1：把電池蓋從筆身上取下，將準備好的兩節5號電池裝入電池管，電池負極向電池管底部，正極對準筆身頭部（嚴禁裝反）

2：裝入電池後合上電池蓋，打開防塵帽，按開關一次，光介面將有紅光發出，同時指示燈亮（嚴禁把光介面對準眼睛，以免對眼睛造成傷害）

3：再按一次開關，出光變成脈沖模式，指示燈與發出的光同步閃亮（脈沖頻率在0.5-2Hz）。

4：再按一次開關，電源關閉，無光輸出，同時指示燈滅（開關模式：連續--脈沖--關閉的循環模式）；

5：檢測時將被測光纖插入光介面，同時按控製開關，選擇工作模式（連續或脈沖）；

6：使用完畢，將防塵帽蓋好，以免灰塵進入。長時間不用時把電池取出以免電池腐爛，損壞光源。

維護與使用註意事項：

*：激光對眼睛有害，要註意保護眼睛，避免激光直射眼睛。

*：高溫會縮短激光器的壽命，使用時盡量避免長時間在高溫度工作環境使用。

*：使用前請用酒精棉球清洗光介面瓷芯端麵。

*：進行批量測試的用戶，請盡量使用跳線加法蘭轉接方式測試,可延長激光器使用壽命。

*：不用時要蓋好防塵帽，以免灰塵進入。

*：長期不使用時一定要取出電池。

*:本產品可配2.5mm轉1.25mm適配器用來測試LC跳線。
